CAD边界命令Boundary用法


Boundary边界命令的用法:

在命令栏上面输入Boundary命令后,会弹出边界对话框,点击封闭的图形后,空格就可以创建面域或多段线。


定义和用法:

Boundary边界命令,用封闭区域创建面域或多段线。指定的内部点使用周围的对象来创建单独的面域或多段线。


Boundary边界命令使用实例:

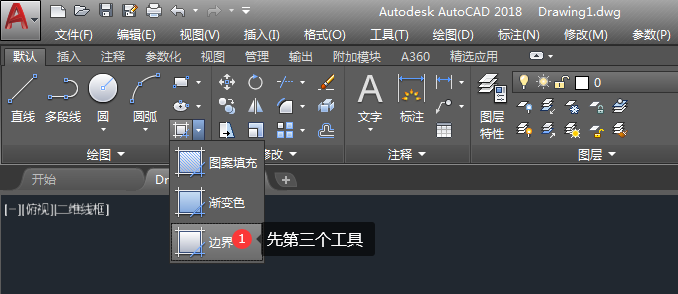

1、打开CAD2018软件,点击填充系列里面的边界工具,或是输入Boundary命令也可以进入。

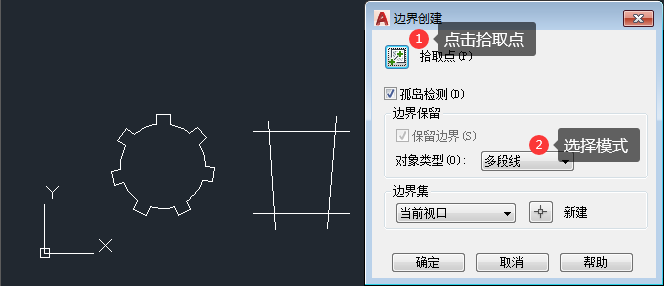

2、弹出边界创建对话框,拾取点是选对象,对象类型选择多段线。

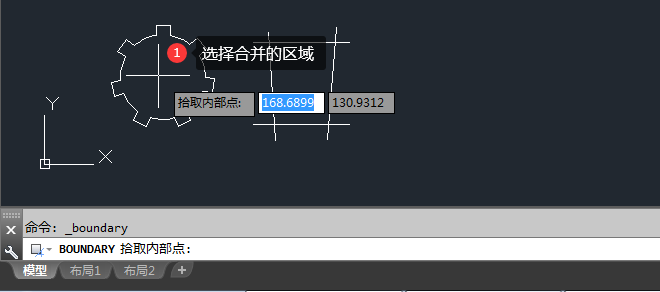

3、选择合并的对象内部。

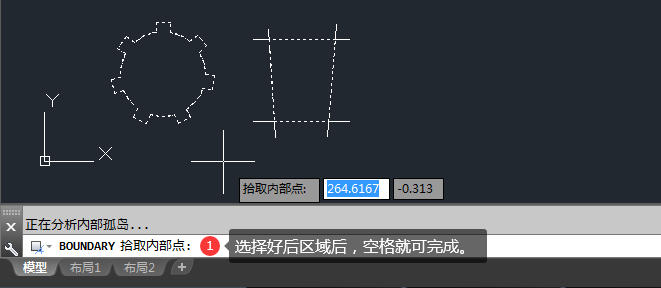

4、也可以选择不同的对象的内部点,然后空格就完成了。

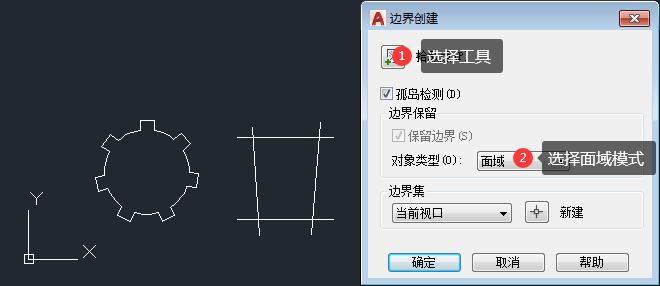

5、同样的方法,输入Boundary命令空格,弹出边界创建对话框,对象类型选择面域。

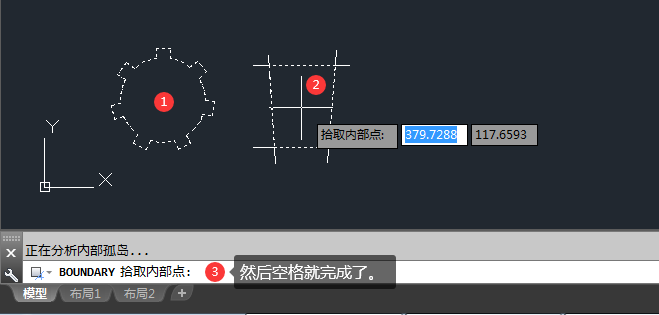

6、然后选择对象的内部区域点,然后空格,效果如下:

7、这样就创建了面域,这样就面域好了。
