CAD圆形命令Circle用法


Circle命令的用法

Circle命令是圆形绘制工具,可以简写为C命令。在命令栏中输入C空格后,可以按六种方式绘制圆形。


定义和用法:

Circle命令可以用圆心和半径或直径创建圆,也可以用直径的两个端创建圆,或用圆周的三个点创建圆。还可以指定半径创建相切于两个对象的圆。更可以创建相切于三个对象的圆。


Circle圆命令实例:

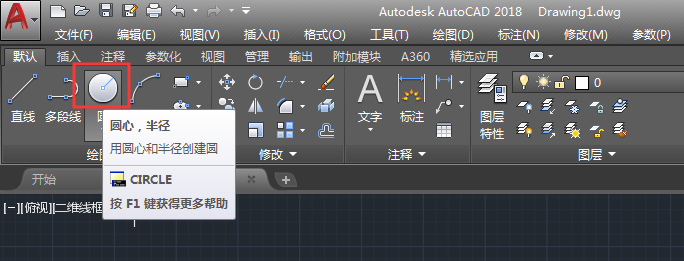

1、打开CAD2018软件,点击绘图版块的圆形工具,也可以输入简写C命令。或是输入Circle命令后空格进入。

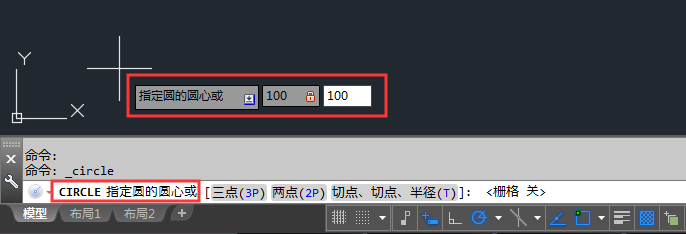

2、CIRCLE指定圆的圆心,你可以点任意点作为圆心。也可以输入X,Y的坐标。在这里参考100,100。

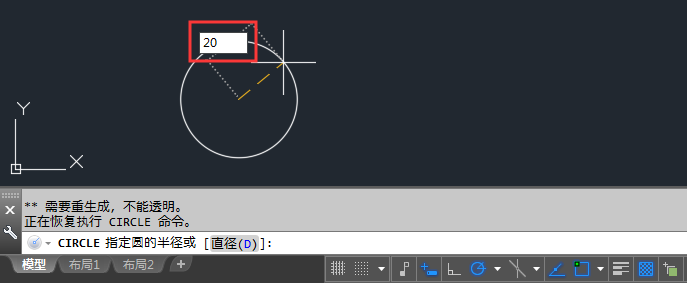

3、圆心点定好后,CIRCLE指定圆的半径,参考为20,也可以跟据你的要求而定。空格就完成半径创建圆。

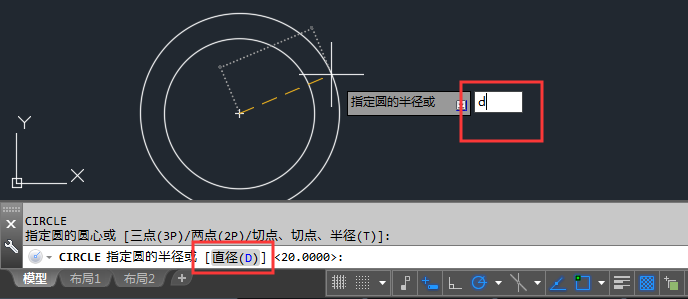

4、同样的命令输入后,定好圆心点。输入D或是点击直径(D)模式,进下一步。

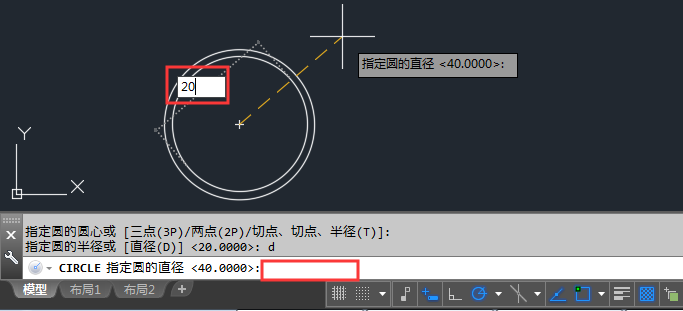

5、然后指定圆的直径参数输入。输入20为参考。那就完成了创建直径为20的圆。

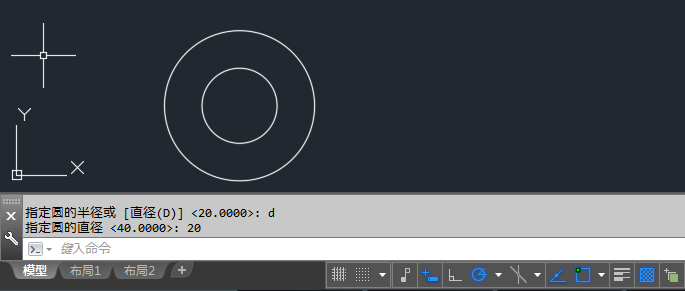

6、这就是以半径与直径为20参数的圆形。你可以试一下哦。

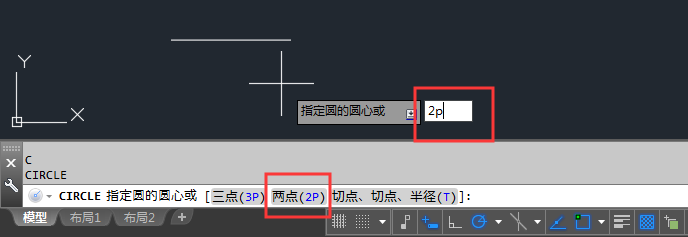

7、输入CIRCLE命令后,点击两点(2P)模式,也可以输入2P空格进入。

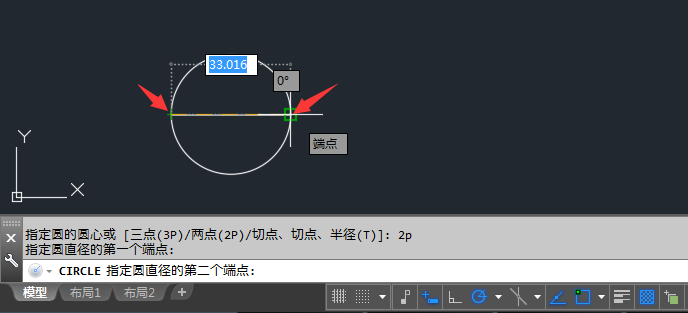

8、然后就可以选择指定圆直径的第一个端点与第二个圆点,创建两个端点画圆。

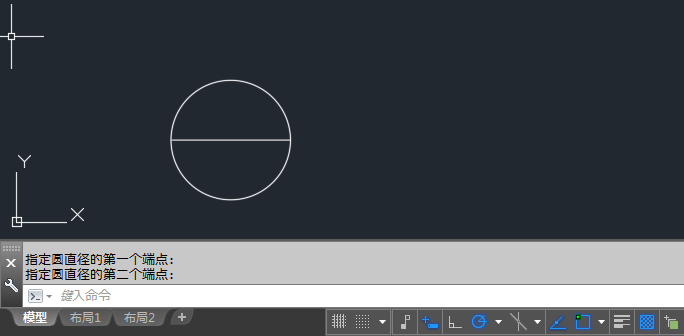

9、这就是二个端点创建圆的效果。

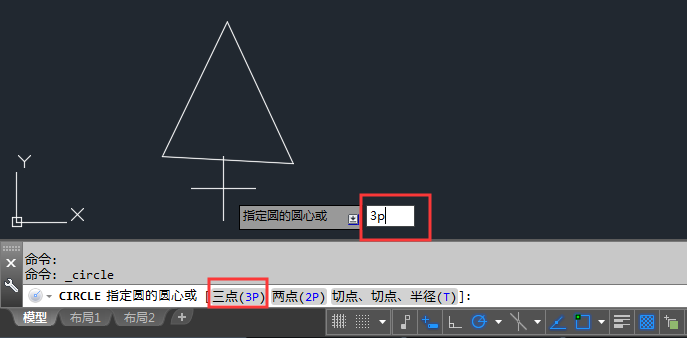

10、输入CIRCLE命令后,点击三点(3P)模式,也可以手动输入3P命令进入模式。

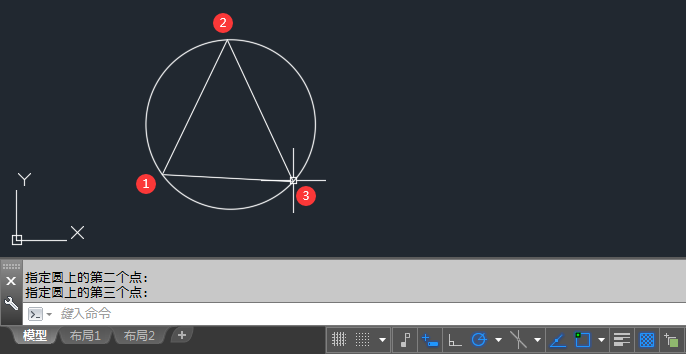

11、然后就可以点击三角形的三个角点。这样就可以参考三个点创建圆形。

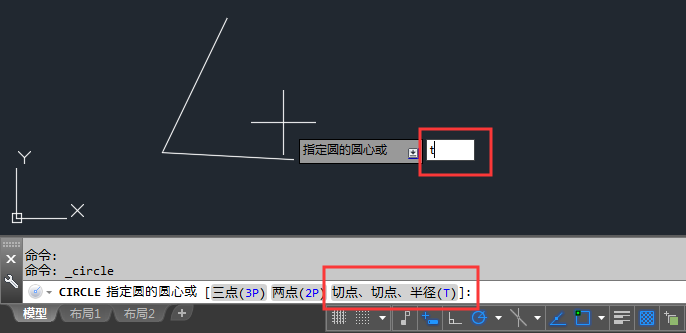

12、输入CIRCLE命令后,可以点击切点,切点,半径(T)或是直径输入T空格进入模式。

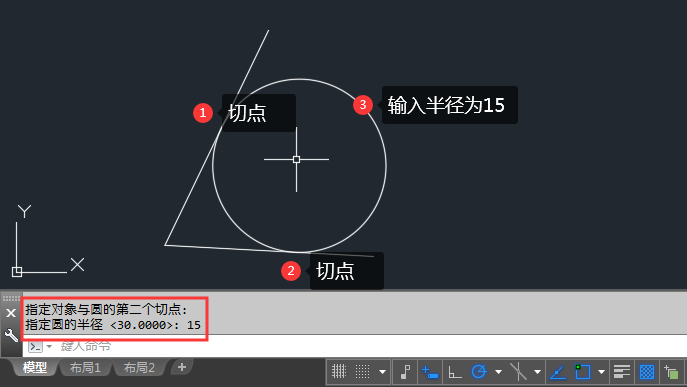

13、然后选择二条直线的相切位置,输入指定圆的半径,效果如下:

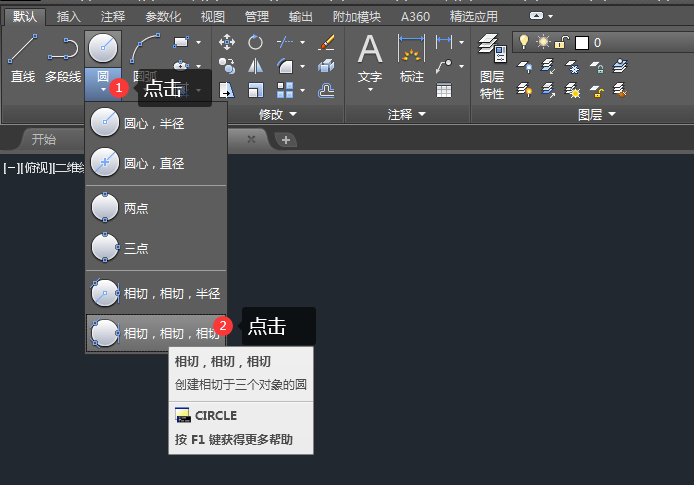

14、最后相切,相切,相切模式里面没有。只能在圆工具里面找。

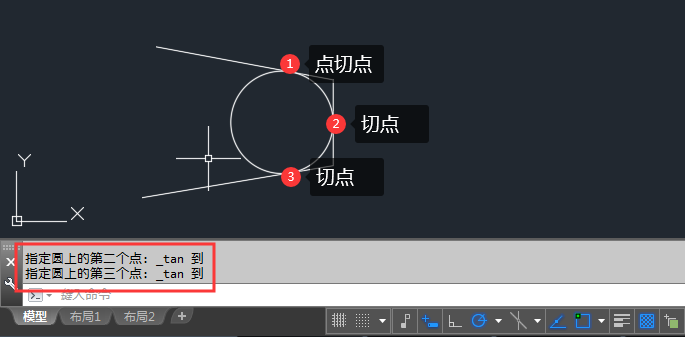

15、然后就可以点击三条线的切点来完成圆的创建。
