CAD矩形命令Rectang用法

rectang命令的用法：

在命令栏上，输入rectang或是rec空格键。就可以使用命令了。

定义和用法：

创建矩形多段线：从指定的矩形参数创建矩形多段线（长度，宽度、旋转角度）和角点类型（圆角、倒角或直角）。

直角矩形实例：

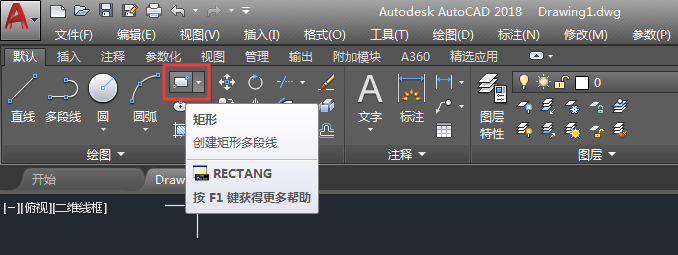

1、打开CAD2018软件，新建文件，在绘图版块点击矩形工具图标。或是输入RECTANG命令空格。

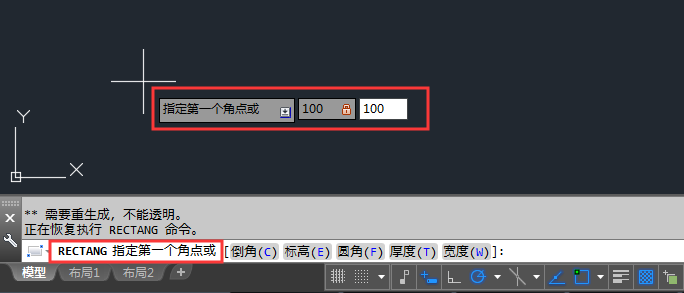

2、RECTANG指定第一个角点，意思就是矩形的起点。可以任意点击作为起点。也可以输入X,Y的坐标值。

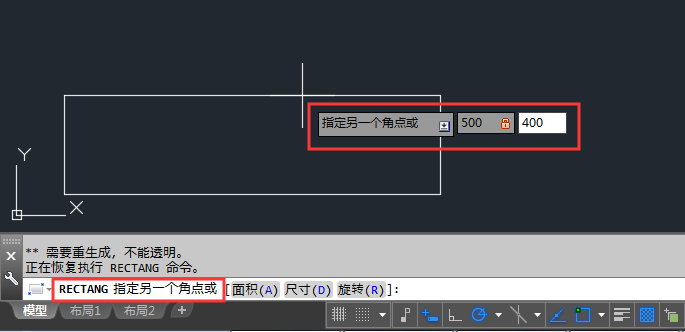

3、任意起点后，RECTANG指定另一角点。意思就是形成矩形的对角点。你可以输入X,Y的值。这里的值是矩形的长度与宽度值。

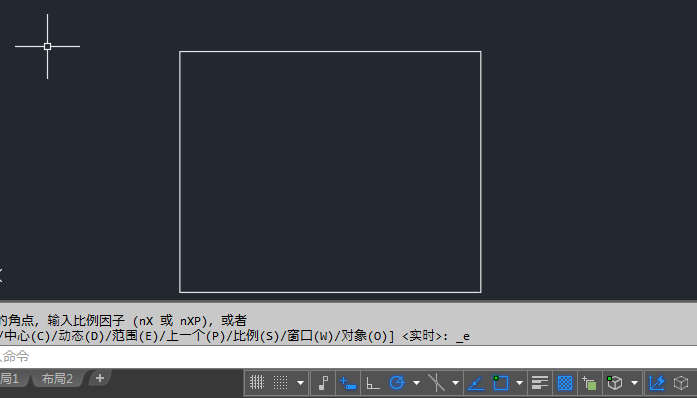

4、实例中输入的是500,400是创建矩形为500x400的大小。

倒角矩形实例：

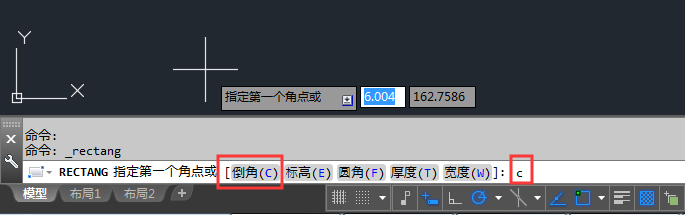

5、在命令栏输入RECTANG命令后空格，点击倒角(C)或是输入C空格。

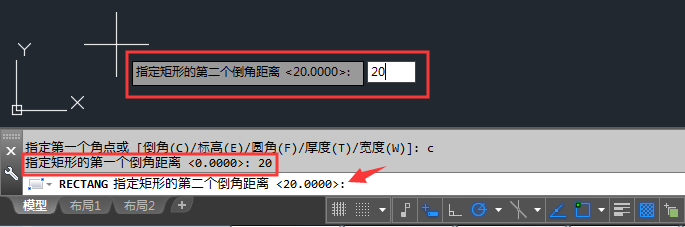

6、分别设置指定矩形的第一个倒角矩形与第二个矩形距离，实例为20mm参考。

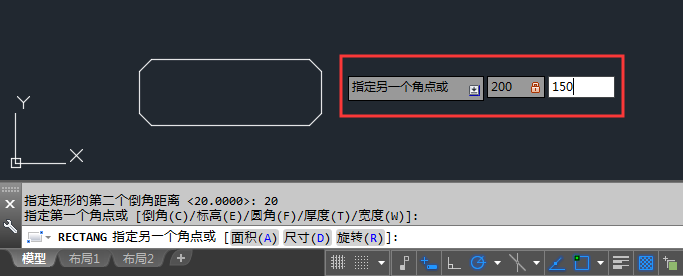

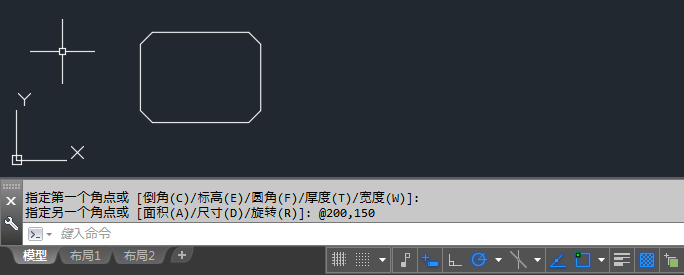

7、然后点击矩形起点，输入指定另一个角点的长度与宽度为200,150后空格。

8、然后绘制出来的矩形200x150mm，进行了倒角20mm的处理。

倒角矩形实例：

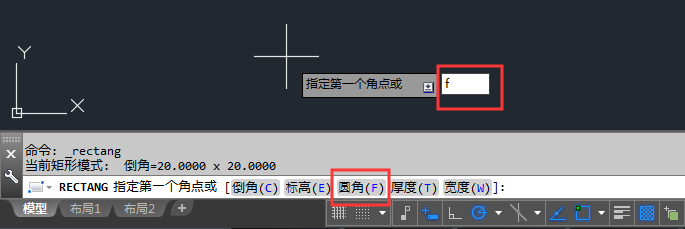

9、输入RECTANG命令后，输入F命令或是点击圆角（F）功能。

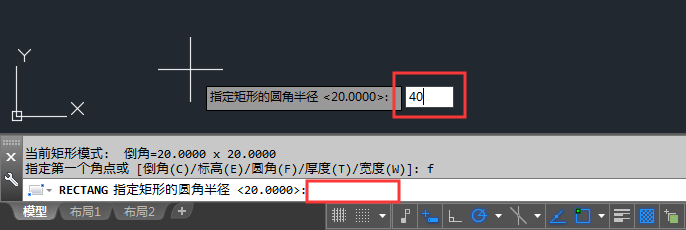

10、设置指定矩形的圆角半径参数。如20或40都可以。这样跟据你的实际要求来。

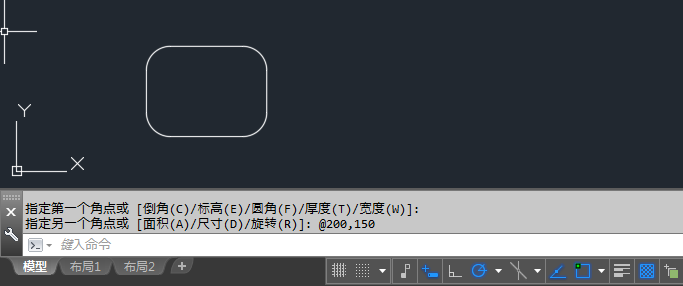

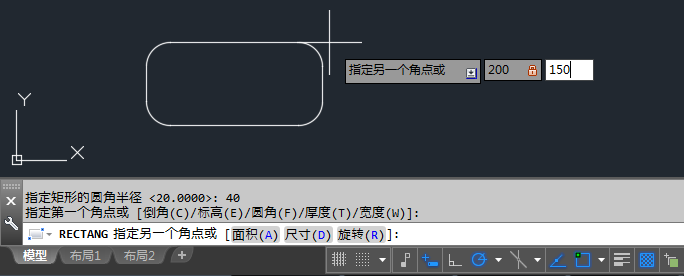

11、然后设置矩形的另一个对角的参数。

12、这样一个200x1500带R40的矩形绘制出来了。

标高矩形实例：

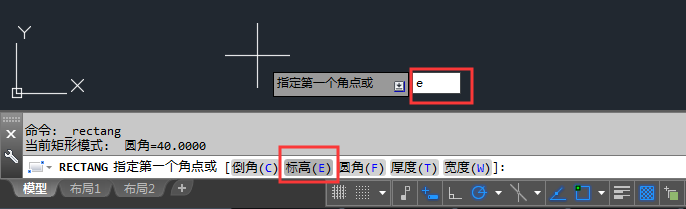

13、同样的方法，输入RECTANG命令后，点击标高（E）功能或是输入E命令。

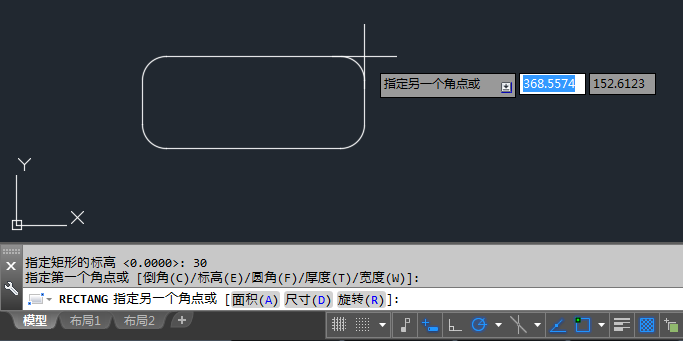

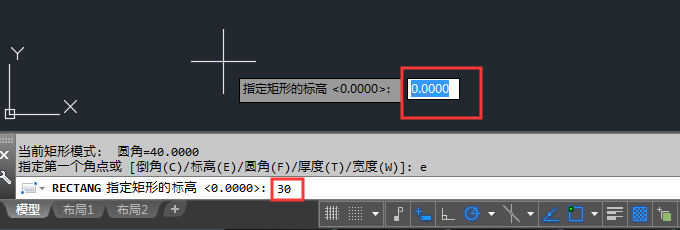

14、设置指定矩形的标高参数，如30mm效果。

15、然后同样的方法绘制一个矩形出来。

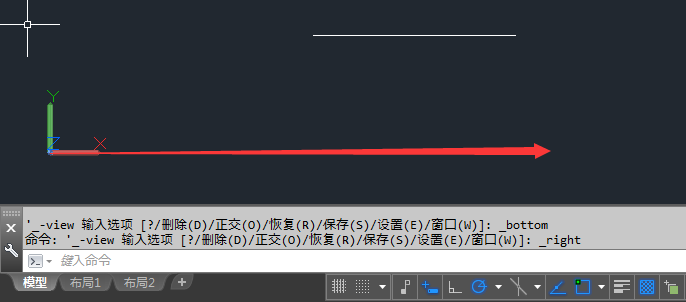

16、然后从侧面看过去，矩形图也X水平坐标就有一定的距离。

厚度矩形实例：

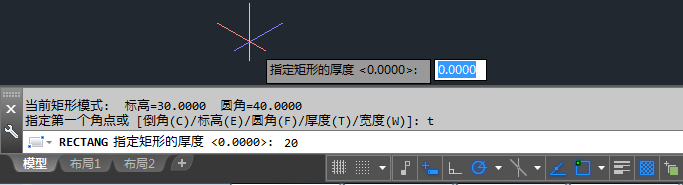

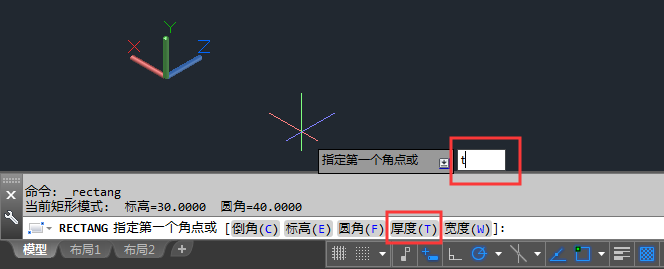

17、同样的输入RECTANG命令后，点击厚度（T）功能或是输入T命令。

18、指定矩形的厚度参数，在这里设置20后空格。

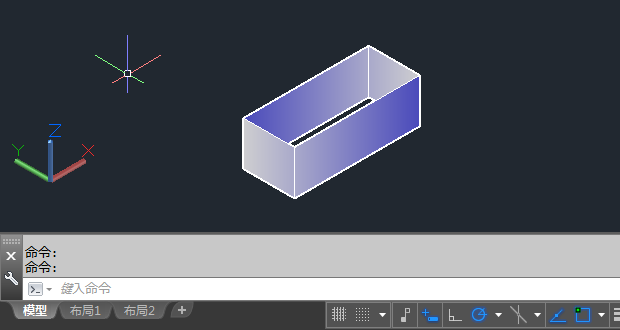

19、绘制出来的矩形就有厚度。效果看看。

宽度矩形实例：

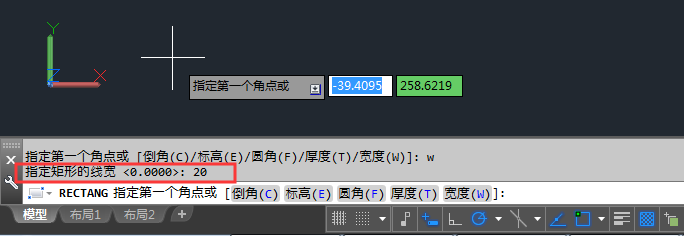

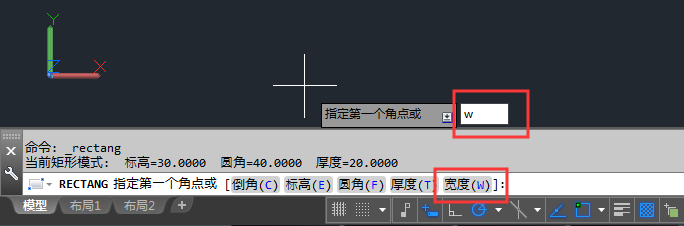

20、输入RECTANG命令后，点击宽度（W）功能，或是输入W进入设置。

21、指定矩形的线宽参数后，绘制一个矩形出来。

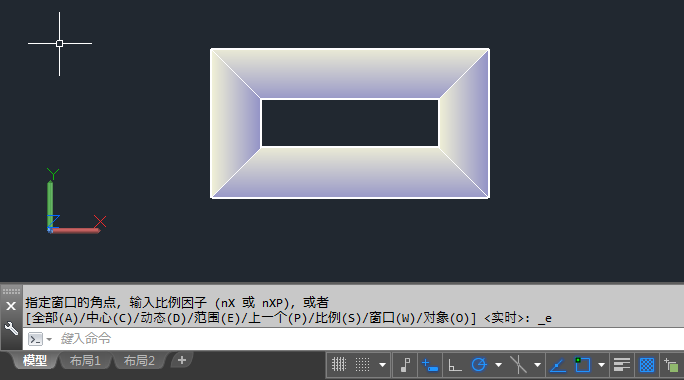

22、这样矩形就有了宽度。效果如下：

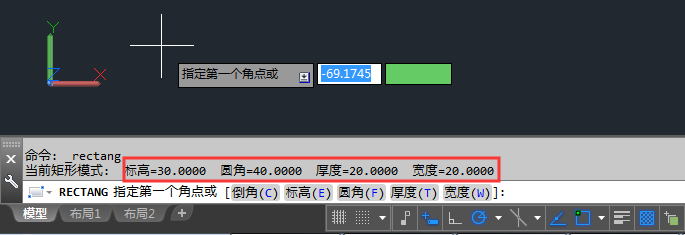

23、如果后当前矩形模式设置原来的模式，就要把重新设置一下这些标高、圆角、厚度、宽度的参数为0就好了。
