CAD创建块命令快捷键BLOCK的用法




BLOCK命令用法:

在CAD命令行中,输入BLOCK命令或是BL命令,选择要创建块的对象。指定插入的基点。设置名称。点击确定。


定义和用法:

BLOCK创建块命令,从选定对象创建块定义,通过选择对象、指定插入点然后为基命名,可创建块定义。


CAD创建块命令快捷键BLOCK的用法:

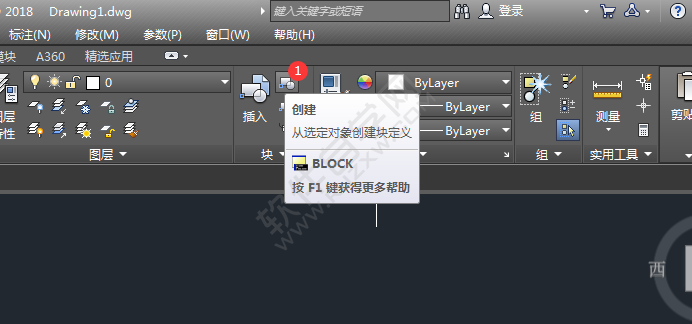

1、点击CAD块面板上的创建块工具,或是输入BLOCK命令或BL命令空格,进入下一步。

_软件自学网

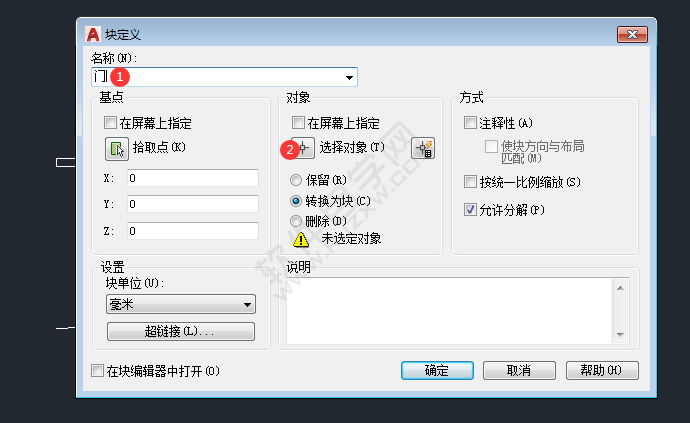

2、弹出块定义对话框,名称取名,再点击选择对象。

_软件自学网

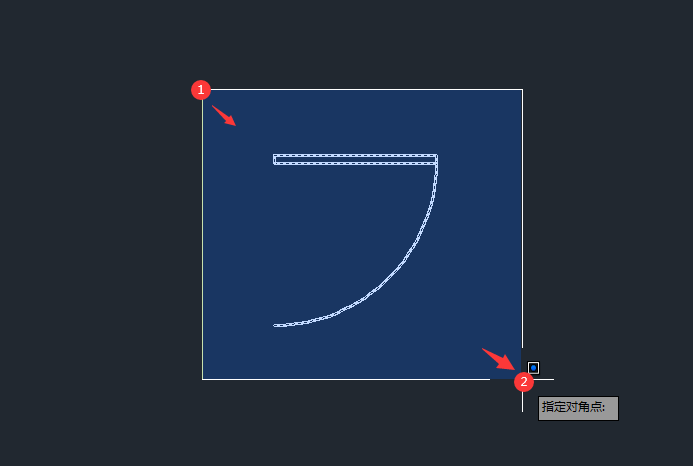

3、框选所要的对象。效果如下:

_软件自学网

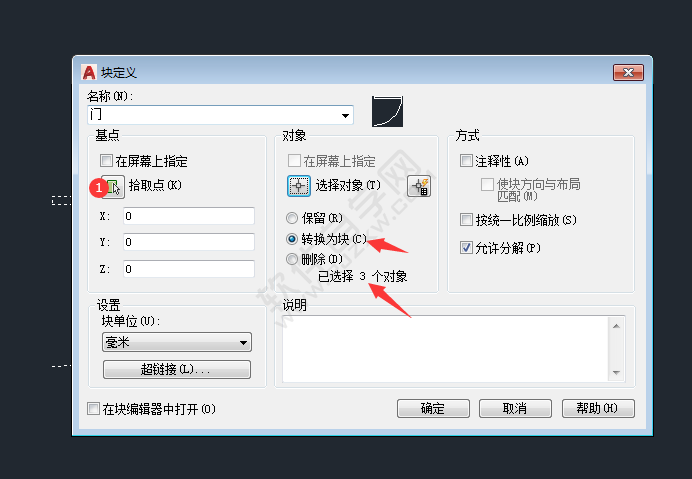

4、选择好对象后,点击拾取点。设置插入的基点。

_软件自学网

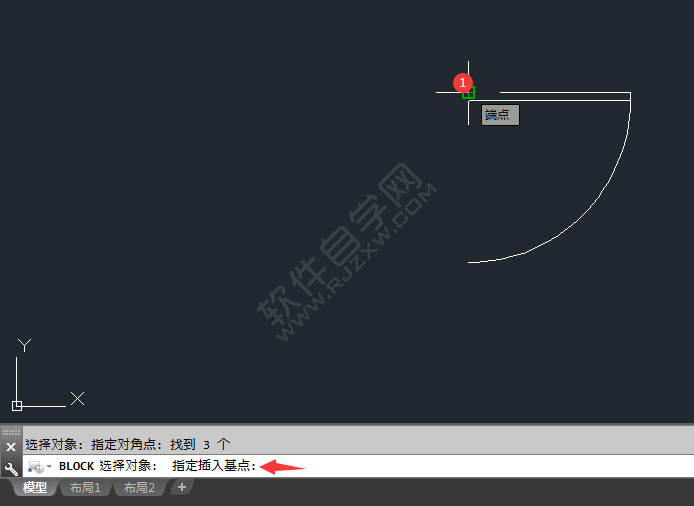

5、指定插入基点后,空格进入下一步。

_软件自学网

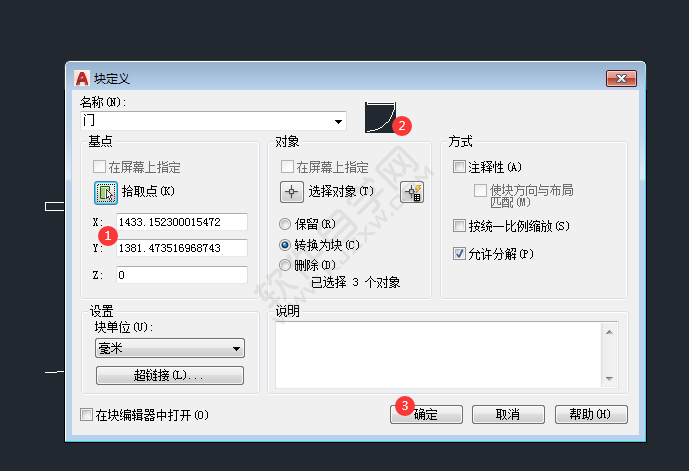

6、回到块定义面板,就可以看到拾取点的XY坐标值,还有块图案,然后点击确定。就可以了。

_软件自学网
