CAD 打断于点BREAK




BREAK命令用法:

在CAD命令中输入BR命令,选择对象后,指定打断的点位置。空格就完成了。


定义和用法:

BREAK 打断于点,在一点打断选定的对象,有效对象包括直线、开放的多段线和圆弧,不能在一点打断闭合对象(倒如圆)


CAD打断于点的使用方法:

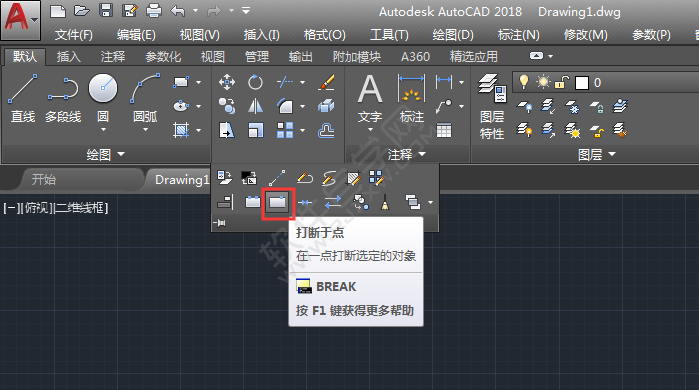

1、点击CAD修改面板上面的打断于点工具,或是输入BR命令。

_软件自学网

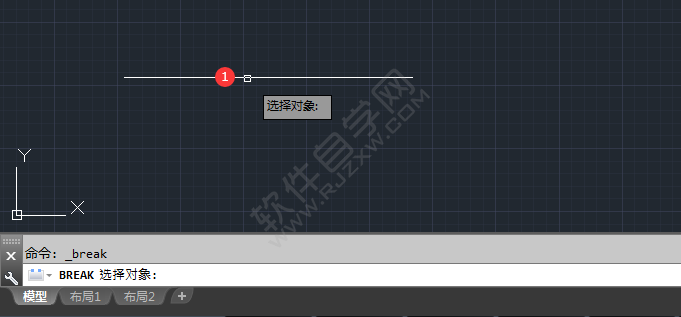

2、BREAK选择象。选择要打断的对象。

_软件自学网

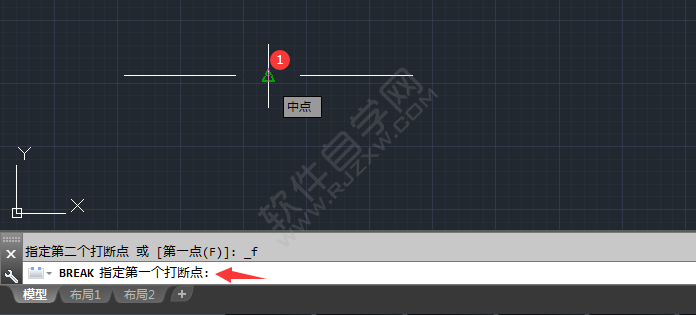

3、指定第一个打断点。选择中点,空格。

_软件自学网

4、然后就会中间打开,一条分成二条。这样就可以分开处理线段了。

_软件自学网
