CAD合并 JOIN命令 使用




JOIN合并命令的使用:

在CAD命令栏上输入JOIN命令,选择要合并的两个或是多个对象后,空格进行完成。


定义和用法:

JOIN合并命令,合并相似对象以形成一个完整的对象,在其公共端点处合并一系列有限的线性和开放的弯曲对象,以创建单个二维或三维对象。产生的对象类型取决于选定的对象类型,首先选定的对象类型以及对象是否共面。


CAD合并JOIN命令的使用:

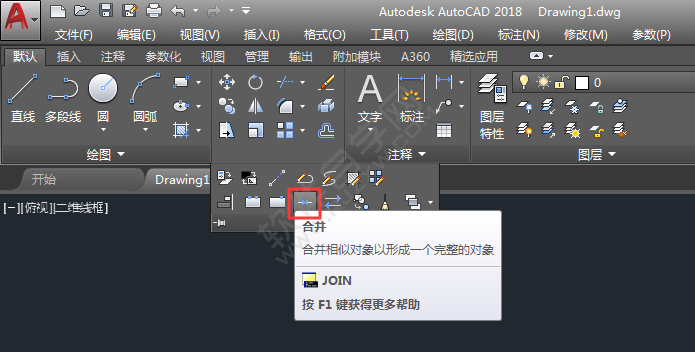

1、在CAD修改面板上面合并工具。或是输入JOIN命令后,就可以进入下一步。

_软件自学网

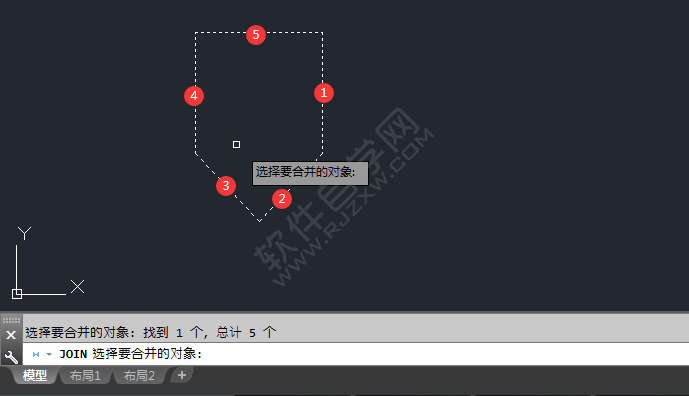

2、JOIN选择要合并的对象。选择要合并对象,然后就空格。

_软件自学网

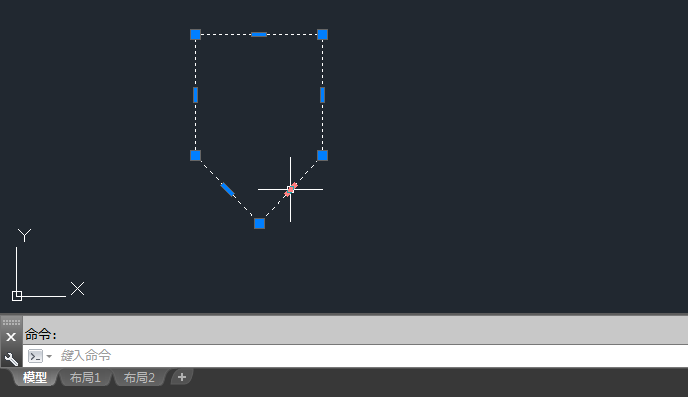

3、这样五条直线就合并好了。效果如下:

_软件自学网
