CAD线性标注命令DIMLINEAR用法




DIMLINEAR命令的用法:

在CAD命令行中,输入DIMLINEAR命令空格,点击要标注的二个端点。就可以标出水平与垂直的标注尺寸出来。


定义和用法:

DIMLINEAR 线性标注是创建线性标注,使用水平、竖直或旋转的尺寸线创建线性标注。此命令替换DIMHORIZONTAL和DIMVERTICAL命令。


CAD线性标注命令DIMLINEAR用法:

1、点击CAD注释面板的线性工具,或是输入DIMLINEAR命令空格。

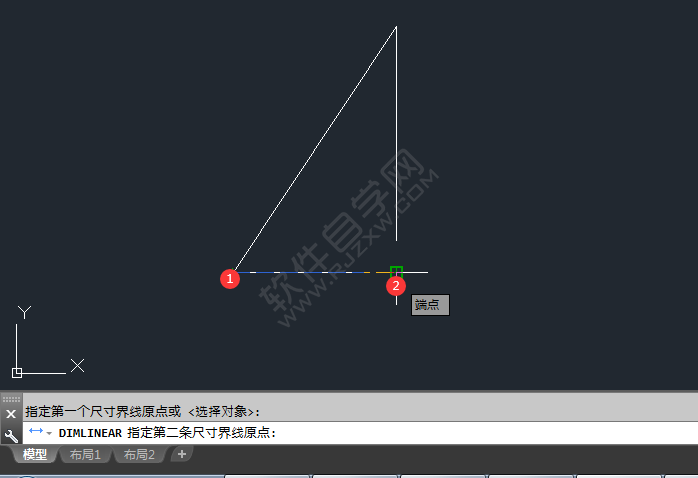

2、点击DIMLINEAR,指定的第一个尺寸界线原点,再点第二个条尺寸界线原点。

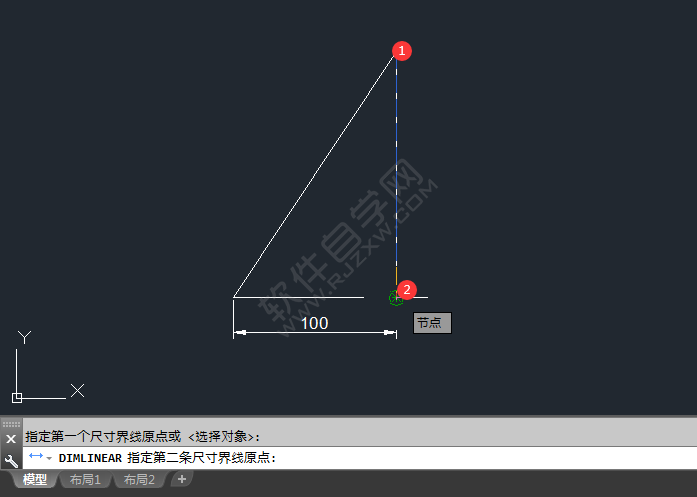

3、同样的方法,可以试一下水平与垂直的对象。

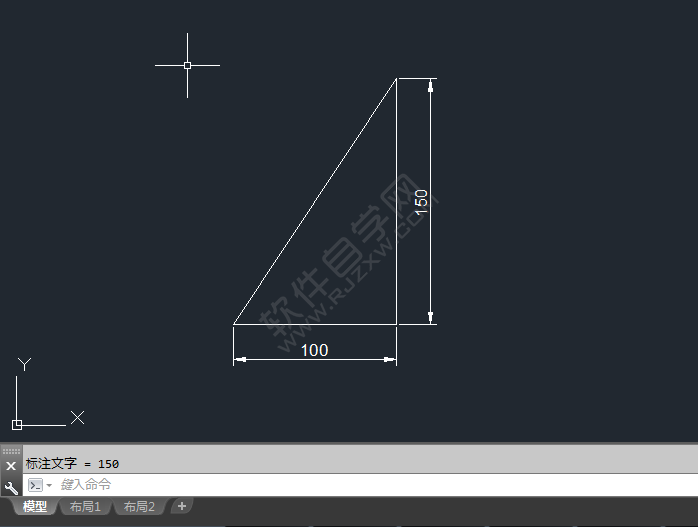

4、这样就能标出两个尺寸原点之间的间距。
