CAD半径标注命令DIMRADIUS的用法


DIMRADIUS命令的用法:

在CAD的命令行中输入DIMRADIUS命令空格,选择要标注的圆形,就可以标出半径了。


定义和用法:

DIMRADIUS半径命令,创建圆或圆弧的半径标注,测量选定圆或圆弧的半径,并显示前面带有半径符号的标注文字,可以使用夹点轻松地重新定位生成的半径标注。


CAD半径标注命令DIMRADIUS的用法:

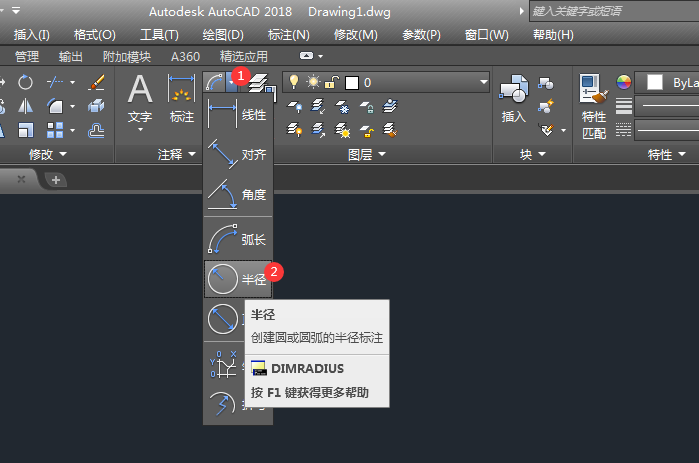

1、点击CAD注释面板里面的半径标注,或是输入DIMRADIUS命令空格,进入下一步。

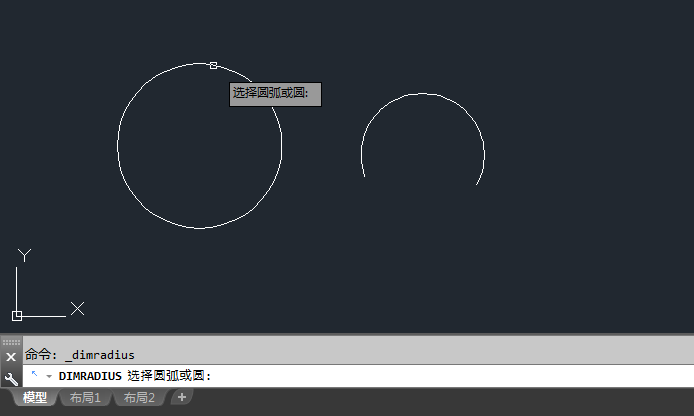

2、选择要注标的圆或是圆弧,你可以选中所有对象。效果如下:

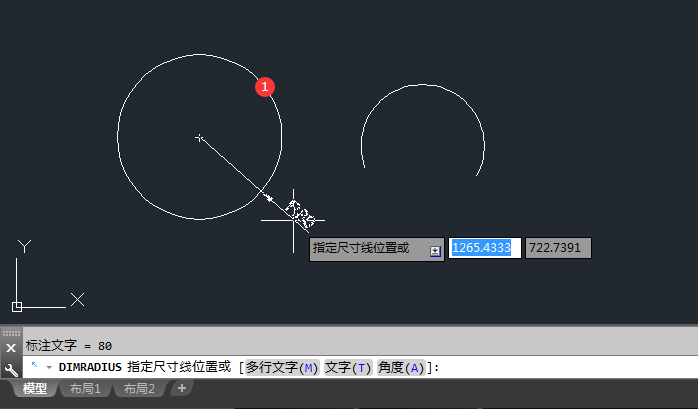

3、然后就可以标出圆或是圆弧的半径出来了,效果如下:

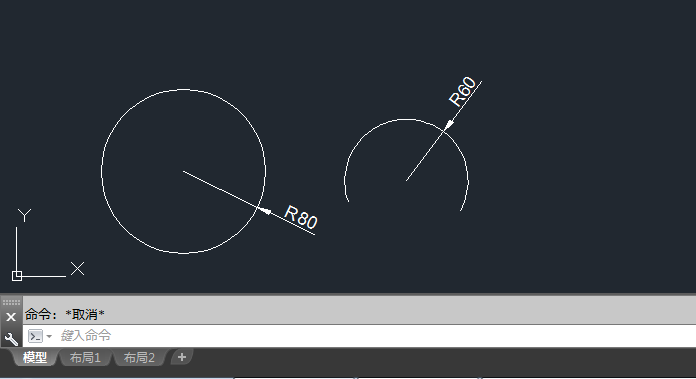

4、你也可以标出更多的尺寸出来,效果如下:
