SW草图中点线的用法




solidworks中点线的用法:

打开 solidworks软件,点击草图里面的直线系列的中点线。点击起点,就可以绘制中点线出来。


定义和用法:

solidworks中点线,是作为从中心向两边绘制的直线。也是画对象中心线的最好工具之一。


SW草图中点线的用法:

1、点击草图选项的直线--中点线,

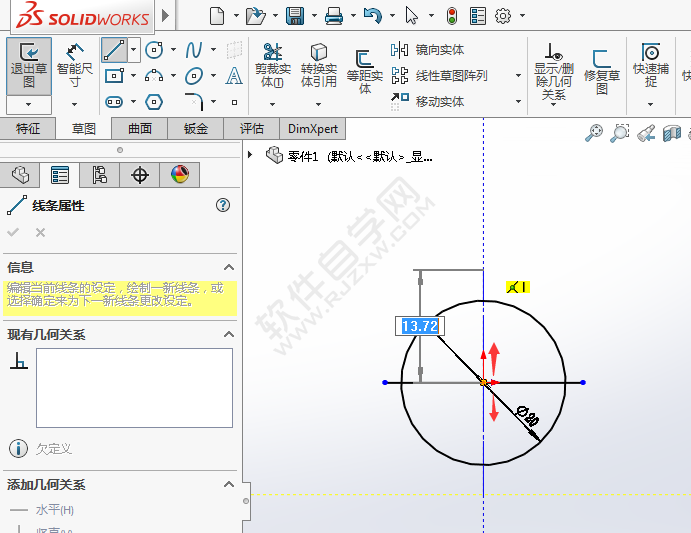

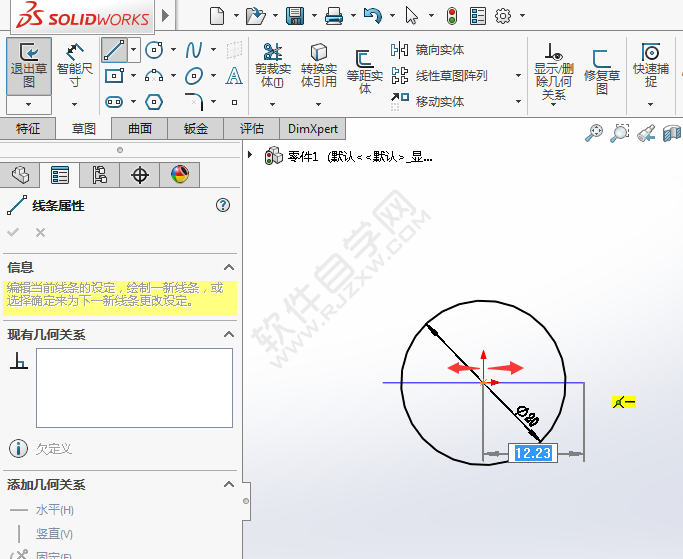

2、点击圆的中心点,就可以绘制两边的中点线出来了。

3、然后在属性栏上,勾选构造线,那绘制出来的,就是构造线的中点线。

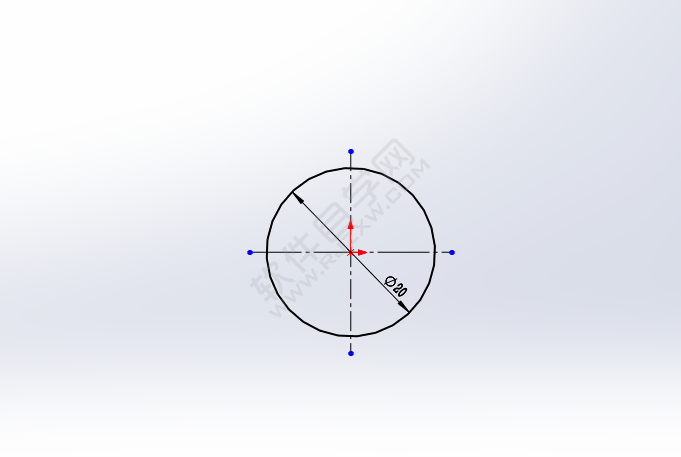

4、这样就绘制了圆的中心线了。效果如下:
