solidworks生成标题块表


1、在零件或装配体中,单击标题块表 (表格工具栏)或插入 > 表格 > 标题块表。

2、在 PropertyManager 中,执行下列操作之一:

(1)、要使用模板创建表,请在 标题块表 下单击 为标题块表打开模板 ,在对话框中选择模板,然后单击 打开。
(2)、要想不使用模板来生成标题块表,在标题块表大小下选择表格的列数和行数。

3、如果是不使用模板来生成表格,在边界下执行下列操作之一:

(1)、单击使用文档设定来使用零件或装配体中存储的边界设置。
(2)、清除 使用文档设定 并为框边界 和 网格边界 选择线粗。

4、单击

5、在图形区域中,拖动并单击来定位表格。

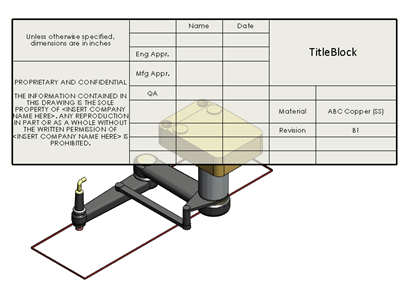

表为半透明,因此您可以看到模型。

6、按比例调整表格的大小:

(1)、将指针移至左上角,并单击
(2)、在 PropertyManager 中的标题块表缩放比例下,使用标度盘控件来修改表格大小。
(3)、此外,还可以更改边界。
(4)、单击

7、还可以在图形区域中拖动表格一角来调整表格的大小,但字体大小不会按比例更改。
8、使用单击单元格时显示的单元格、行和列工具栏来编辑表格。 请参阅表格单元格、行或列工具栏。

9、右键单击表格可显示一个菜单来执行下列操作:

(1)、添加并操纵列和行
(2)、将表格保存为模板
(3)、在单独的窗口中打开表格

(4)、打印表格和模型

(5)、要单独打印表格,在单独的窗口中打开表格并从该窗口中打印。
