ug草图镜像曲线的用法



ug镜像曲线的定义和用法：

ug草图镜像工具，就是把草图进行镜像，可以选坐标轴，也可以选草图直线。步骤就是点击草图里面镜像曲线，选择要镜像的草图线。再选择轴线。

ug草图镜像曲线的用法

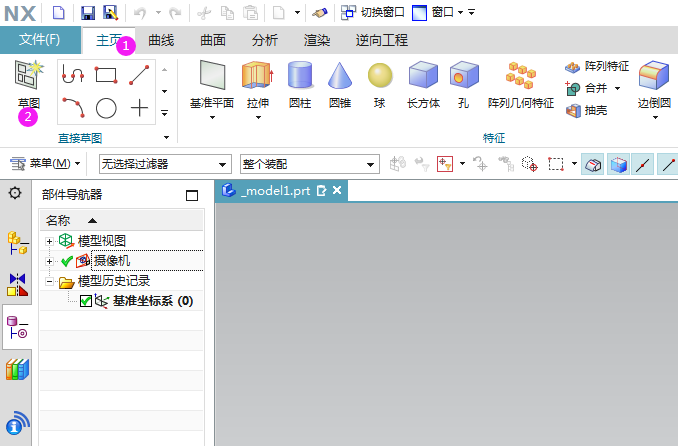

1、点击菜单--点击草图工具，进入下一步。

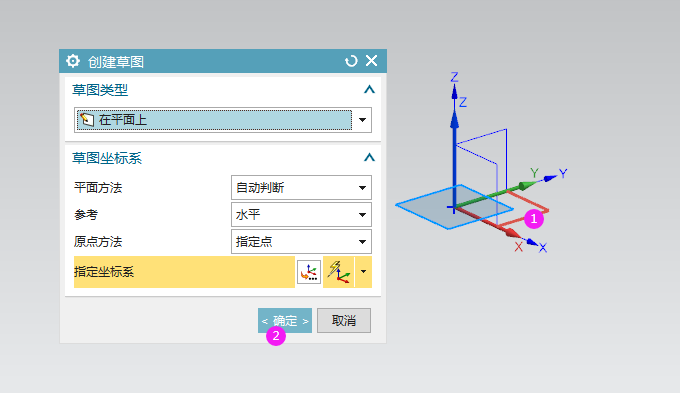

2、在创建草图面板，选择XY基准面。点击确定。



3、然后点击草图更多里面的镜像曲线工具。进入下一步。

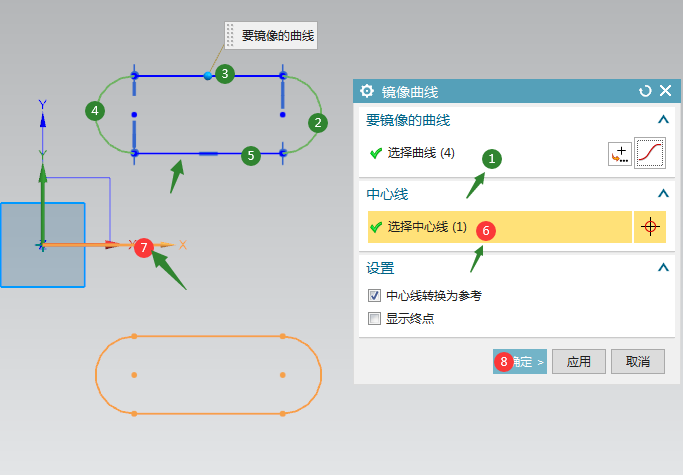

4、弹出镜像曲线面板，选择要镜像的曲线。一共四条。然后再选中心线。在这里选择X轴。就可以镜像出来了。

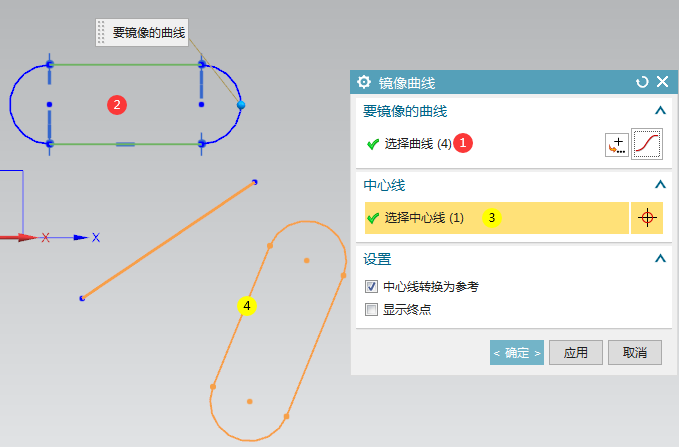

5、另一种方法，就是以曲线为中心线的方法。效果如下：
