ug草图快速延伸的用法

ug草图快速延伸的用法：

在绘制好的草图，如果遇到来延伸的对象，那点击延伸工具，选择要延伸的对象就可以延伸了。

定义和用法：

ug快速延伸工具，将曲线延伸至另一邻近曲线或选定的曲线。

ug草图快速延伸的使用方法：

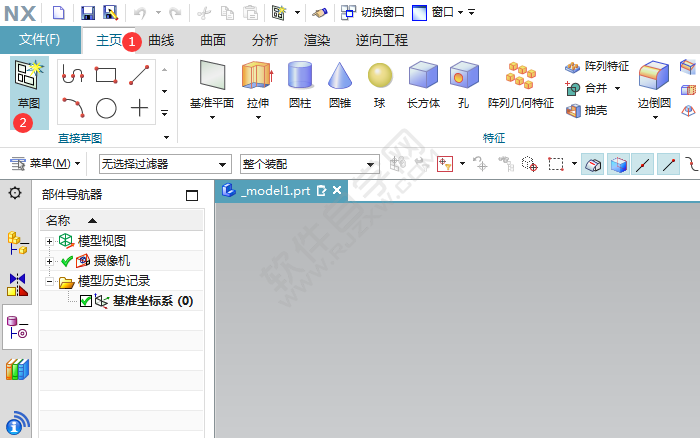

1、打开UGNX12.0,新建模型文件，点击主页菜单--草图功能。

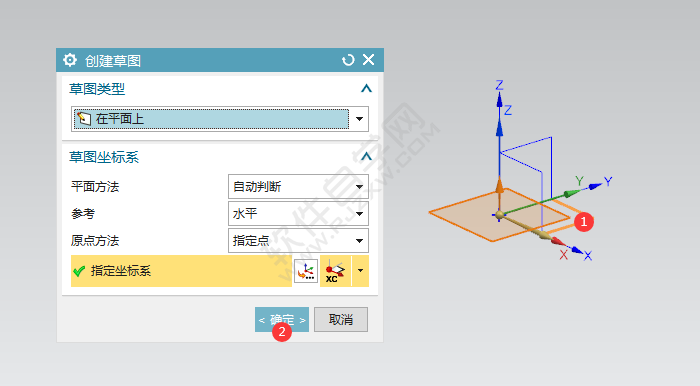

2、创建草图，选择XY基准面，点击确定。

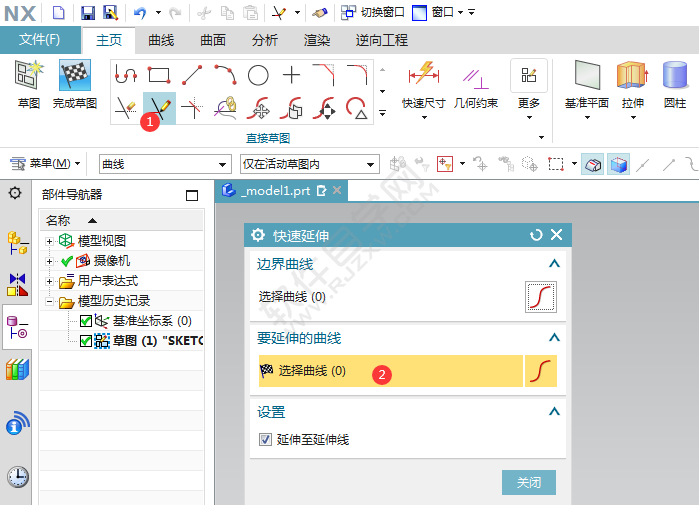

3、绘制好草图。如果遇到要延伸对象。那就点击快速延伸工具。

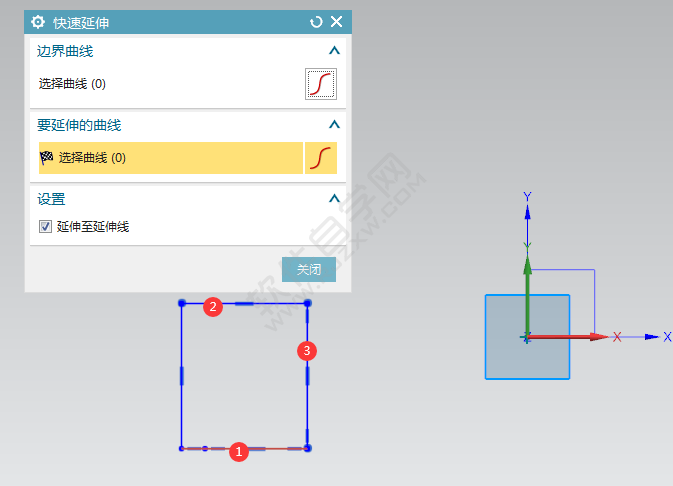

4、点击要延伸的曲线。就可以点击要延伸的对象了。效果如下：

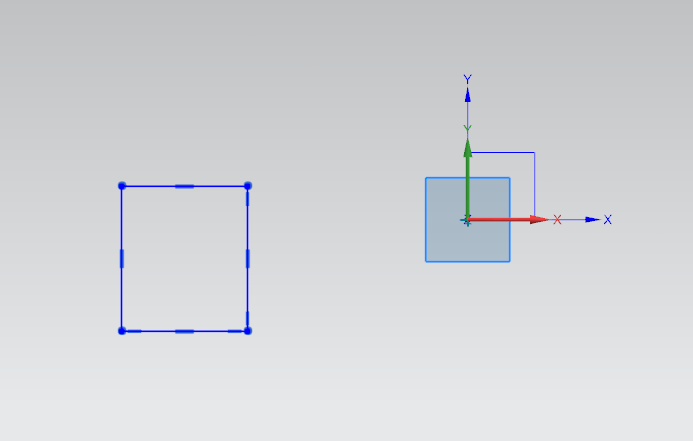

5、这样不合并的对象，也进行了合并处理。
