ug草图圆弧工具的用法




ug草图圆弧工具的用法:

点击草图功能进入,选择创建草图基准面,点击圆弧工具,就可以创建圆弧了。


定义和用法:

UG草图圆弧,通过三点或通过指定其中和端点创建圆弧。


ug草图圆弧工具的使用:

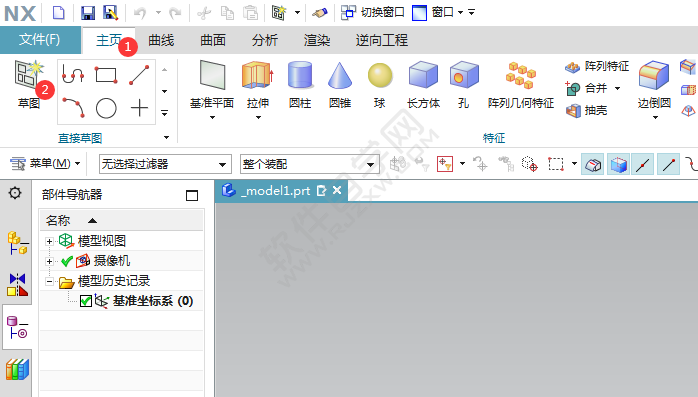

1、点击主页菜单,点击草图功能。

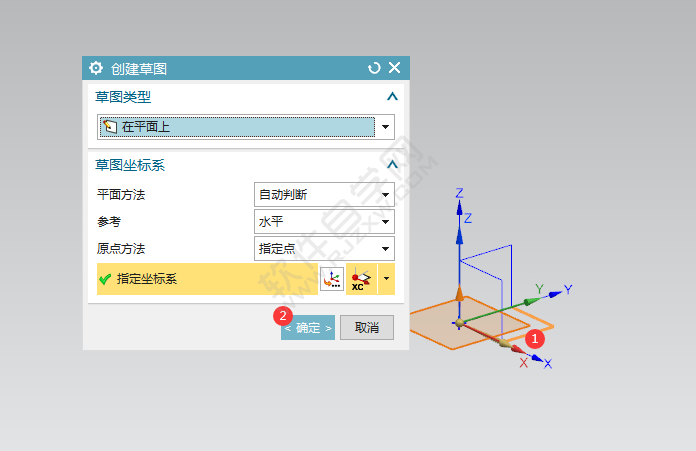

2、点击创建草图的XY基准平面,点击确定。

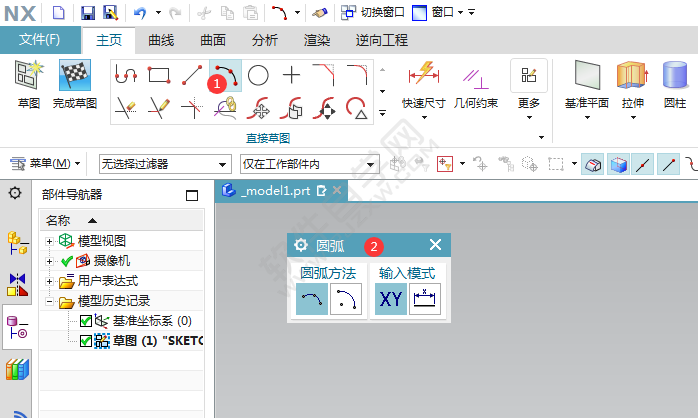

3、点击直接草图的圆弧:就会弹出圆弧面板。效果如下:

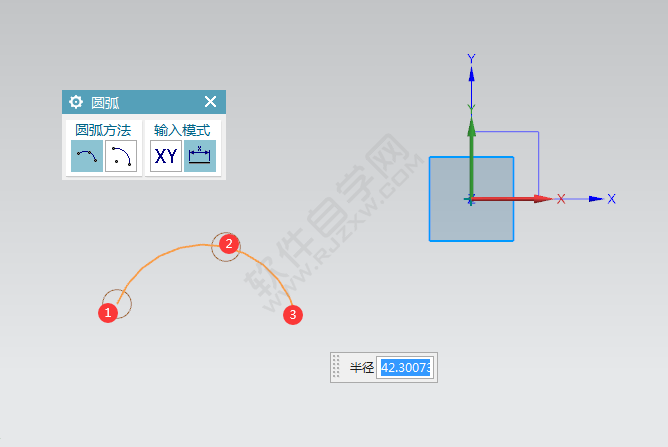

4、圆弧方法有二种,现在使用的是三点创建圆弧的方法。

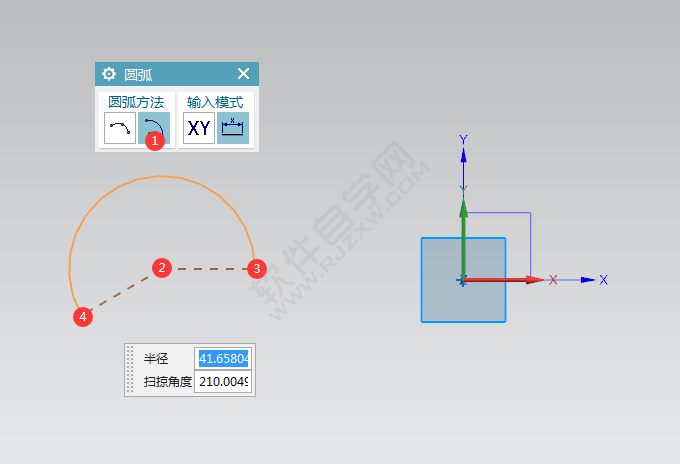

5、第二种是半径加扫掠角度的方法。选固定中心点,再是起点到端点。

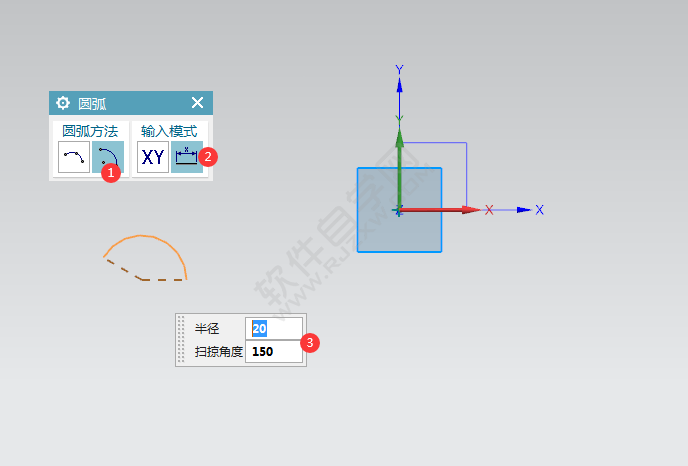

6、输入方法也有二种,X输入半径与扫掠角度后,点击中心点就好了。
