苹果5s距离感应器修复

作者：admin  发布时间：2016-12-06 13:57:42  点击：4407 次
手机教程简介：
苹果5s距离感应器修复

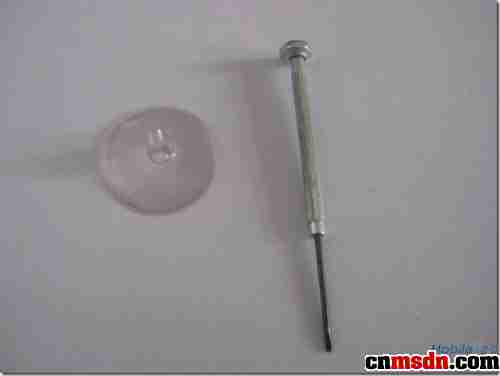

 所需工具：螺丝刀、吸盘(可以用毛绒玩具上的)

苹果5s距离感应器修复_软件自学网

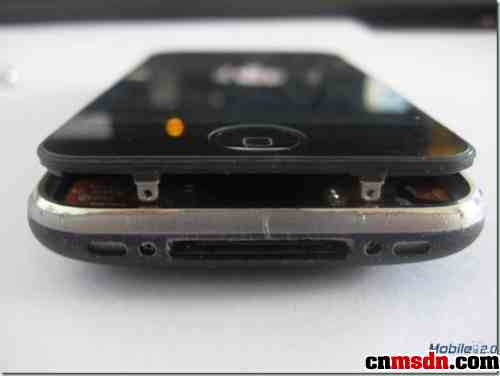

　　首先将iphone关机，用螺丝刀卸掉机身底部的两颗螺丝。用塑料吸盘吸附到屏幕底部的左右两端，轻轻向外提拉，此手机教程由软件自学网首发，慢慢将屏幕面板从机壳内提取出来。

苹果5s距离感应器修复_软件自学网

　　抬起屏幕后，会看到机壳内部用数字标示的排线，数字顺序即代表拆解顺序。用螺丝刀依次撬开1、2号排线插头，就能看到3号排线了。

苹果5s距离感应器修复_软件自学网

　　3号排线就是需要更换的感应排线，主要功能是为光线感应、距离感应和听筒工作供应电力、传输数据。撬起排线插座上的白色塑料卡子，轻轻抽出3号排线，就可使屏幕和机体彻底分离。

苹果5s距离感应器修复_软件自学网
苹果5s距离感应器修复_软件自学网

　　要更换排线必须先卸开屏幕，卸掉屏幕背面右上方和两侧的6颗螺丝，轻轻向外侧掰屏幕金属边框的同时，向上提拉屏幕右下角的突出部位，使液晶屏脱离屏幕边框。

苹果5s距离感应器修复_软件自学网
苹果5s距离感应器修复_软件自学网

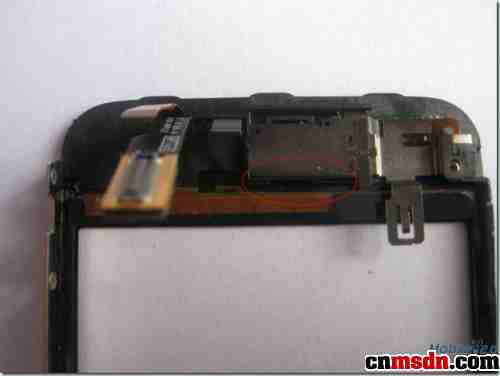

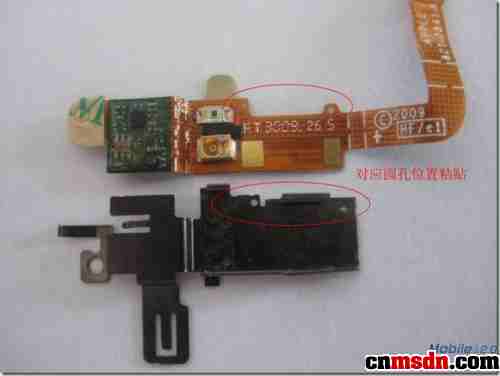

　　感应排线被一块小铁片扣在屏幕边框上，在下图标识部位用螺丝刀向外撬，将铁片从边框上取下。感应排线是粘贴在铁片上的，将排线从铁片上撕下来，把新排线背面的贴纸撕掉，对准排线和铁片上的两个圆孔位置，把新排线粘贴到铁片上。

苹果5s距离感应器修复_软件自学网
苹果5s距离感应器修复_软件自学网
苹果5s距离感应器修复_软件自学网
苹果5s距离感应器修复_软件自学网
苹果5s距离感应器修复_软件自学网
苹果5s距离感应器修复_软件自学网

　　接下来按照之前拆解的反顺序，重新组装屏幕，接好排线插头，开机测试，距离感应功能正常，修复成功。然后将屏幕面板装入机壳，上好螺丝就可以了。

　　故障分析：故障出现之前，笔者为了“研究”曾拆过机，在拆卸感应排线时，未注意到需要先打开塑料卡子，而是直接硬拔出来。插入时其实很轻松，只要将排线的金手指部分插入插座即可，而我是使用镊子夹着排线硬往插座里插，以为要将排线插头部分全部插入，因错误操作导致排线出现故障。在此，提醒喜欢钻研的朋友，拆卸手机须谨慎操作，切勿蛮干，对于尚在保修期内的手机切勿进行拆卸，以免失去保修权利。

　　TIPS：手机排线就是手机主板连接手机显示屏、摄像头、键盘等设备的连接线，其主要作用是负责手机主板与其它设备之间的数据传输。手机排线故障主要表现为：花屏、不显示、无灯光、听筒无声、无振铃、不开机、按键失灵等等。
