cad怎么给实体倒角

时间:2022-05-10 21:00:01  点击:177 次


CAD教程视频高清观看

作品简介:
怎么用CAD2022给实体倒角呢?可以用实体工具里面的倒角边工具来完成了。具体的倒角操作步骤如下:

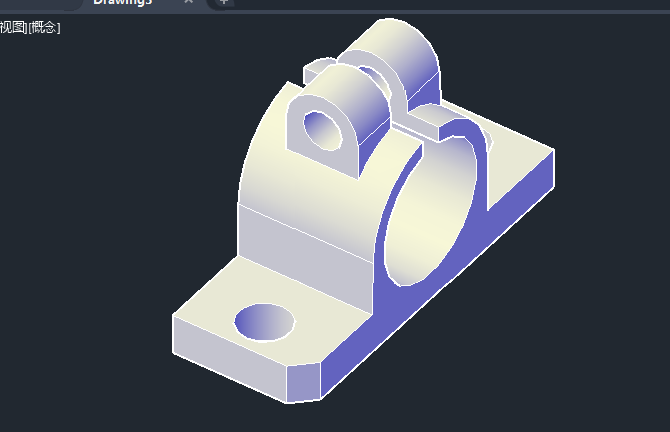

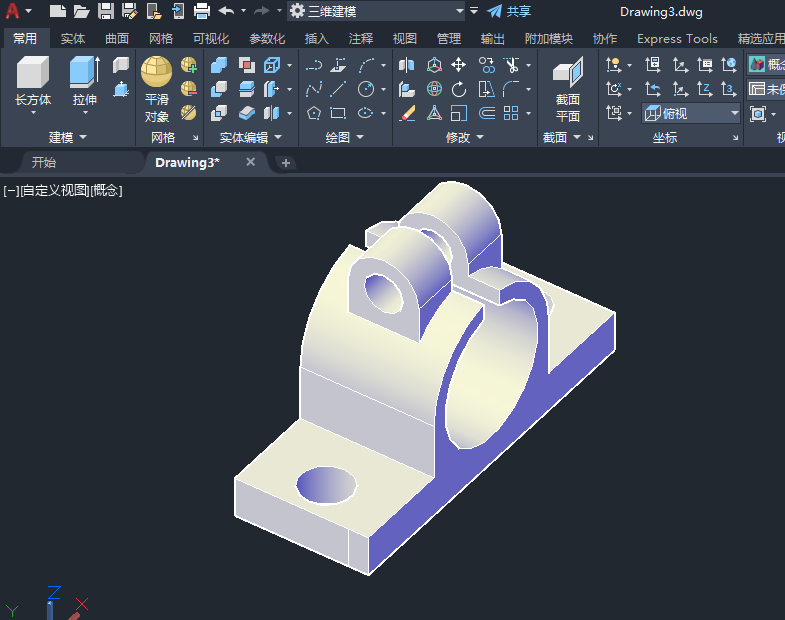

1、打开用CAD创建的实体图。如下图:

cad怎么给实体倒角第1步

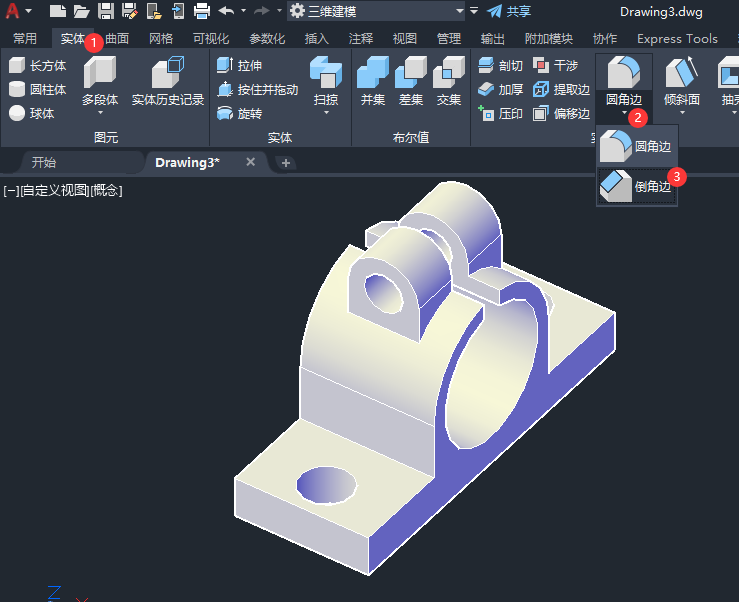

2、点击实体里面的倒角边。

cad怎么给实体倒角第2步

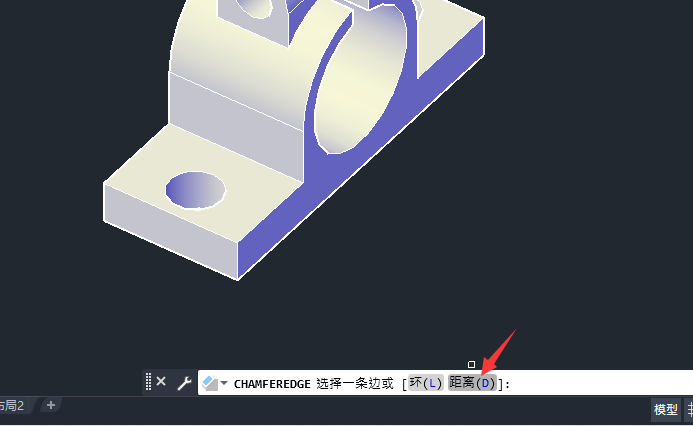

3、点击设置距离D

cad怎么给实体倒角第3步

4、设置距离1为5,空格

cad怎么给实体倒角第4步

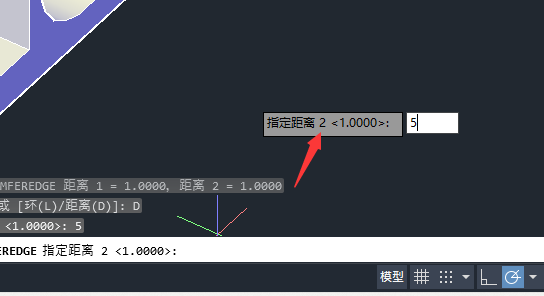

5、设置距离2也为5,空格。

cad怎么给实体倒角第5步

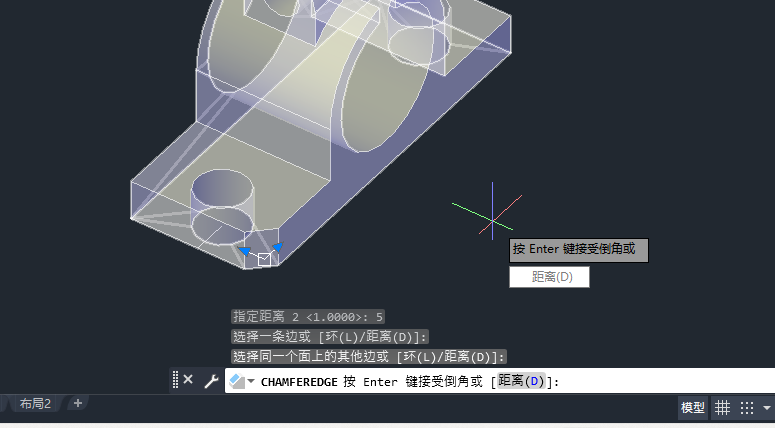

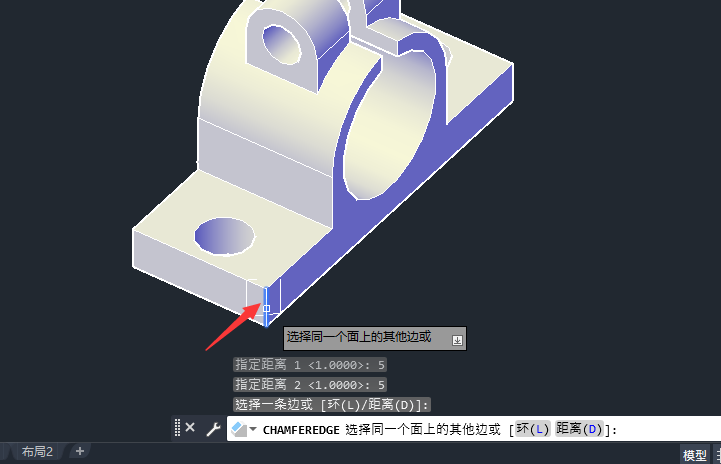

6、选择要倒角的实体边。空格

cad怎么给实体倒角第6步

7、没有问题后,再空格确定。

cad怎么给实体倒角第7步

8、这样就完成了倒角。

cad怎么给实体倒角第8步



以上就是cad怎么给实体倒角,希望大家喜欢,请继续关注软件自学网。
