AutoCAD绘制三维图入门实例教程

时间：2024-04-14 22:15:30  作者：彭老师
　　本教程是一个很基础的实例， 用到，UCS，二维绘图工具，基本的修改工具，三维拉伸，差集，视图等等工具！ 适合初学AutoCAD的朋友学习。

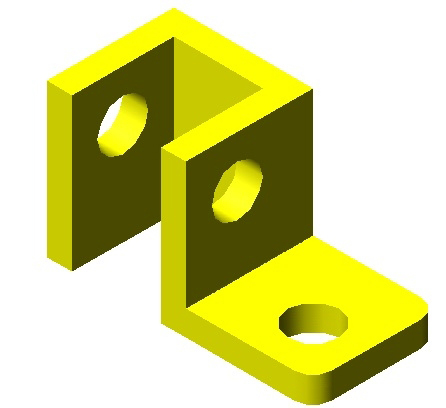

先看效果图：

AutoCAD绘制三维图入门实例教程第1步

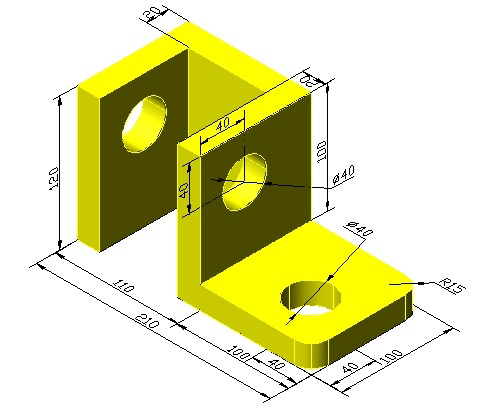

尺寸图

AutoCAD绘制三维图入门实例教程第2步

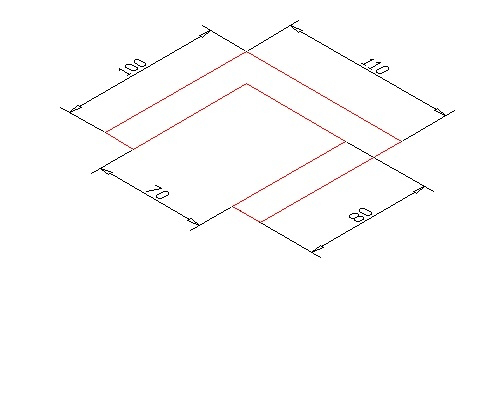

1、在视图中画出红色的两个矩形。

AutoCAD绘制三维图入门实例教程第3步

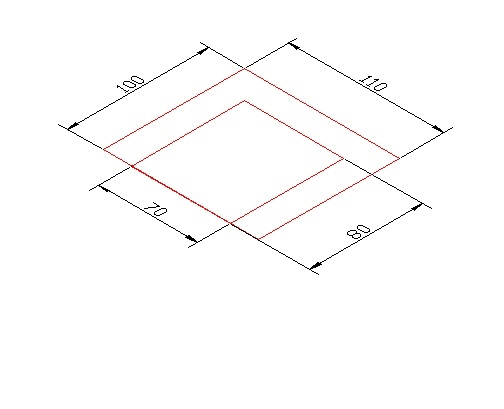

2、将两图矩形修改成如图U形，运用倒面域和差集命令来完成。
AutoCAD绘制三维图入门实例教程第4步

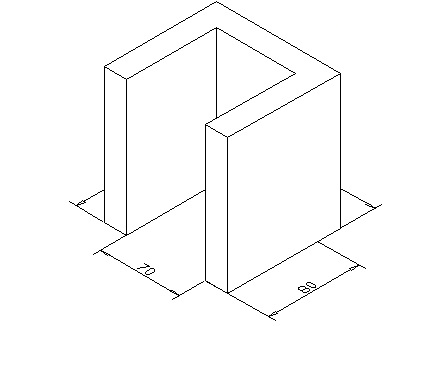

3、用拉伸命令EXT将图拉伸长度为120.如下图：
AutoCAD绘制三维图入门实例教程第5步

4、用矩形、圆、倒圆角命令画图，并用域和差集命令将中间挖空来。如下图：


AutoCAD绘制三维图入门实例教程第6步

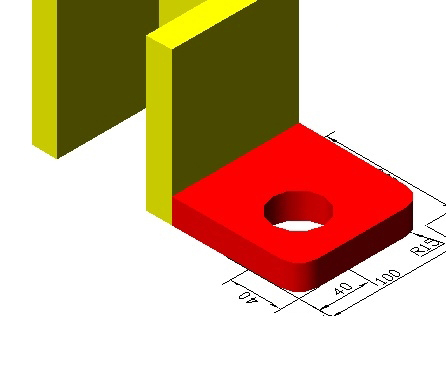

5、用拉伸命令EXT，将其拉伸高度为20.

AutoCAD绘制三维图入门实例教程第7步

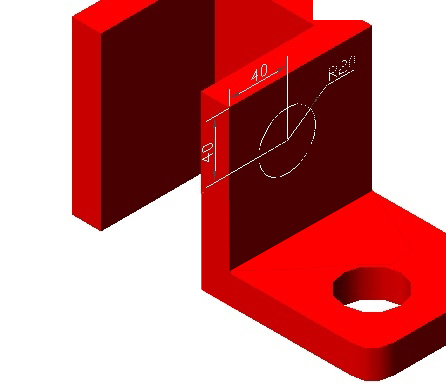

6、画出如图半径等于20的圆，用到UCS命令进行差集。

AutoCAD绘制三维图入门实例教程第8步

7、再将R20的圆，拉伸成实体，长度为110.如下图：

AutoCAD绘制三维图入门实例教程第9步

8、利用上面的那个圆柱，使用差集使用将U形的实体挖出两个孔！

AutoCAD绘制三维图入门实例教程第10步

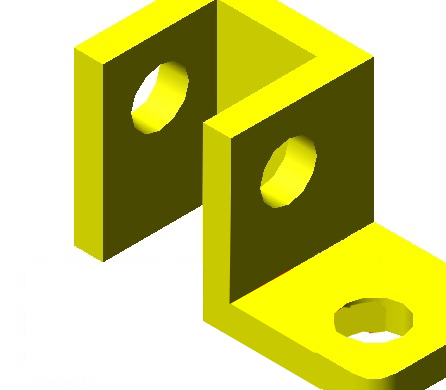

9、这样完成了。

AutoCAD绘制三维图入门实例教程第11步
