solidworks拉伸切除教程

时间：2024-05-05 20:50:10  作者：彭老师
solidworks拉伸切除教程，具体操作过程步骤如下，希望能帮助到大家！

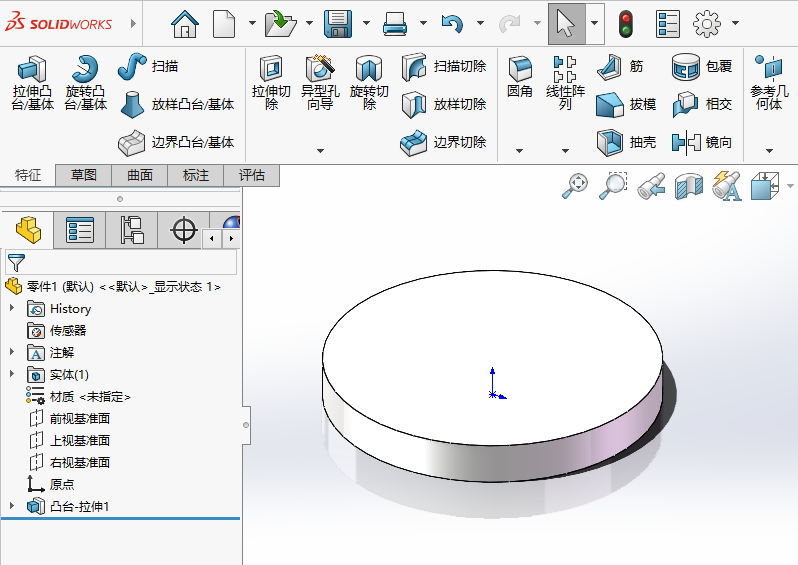

1、打开solidworks软件，创建一个圆柱体。如下图：

solidworks拉伸切除教程第1步

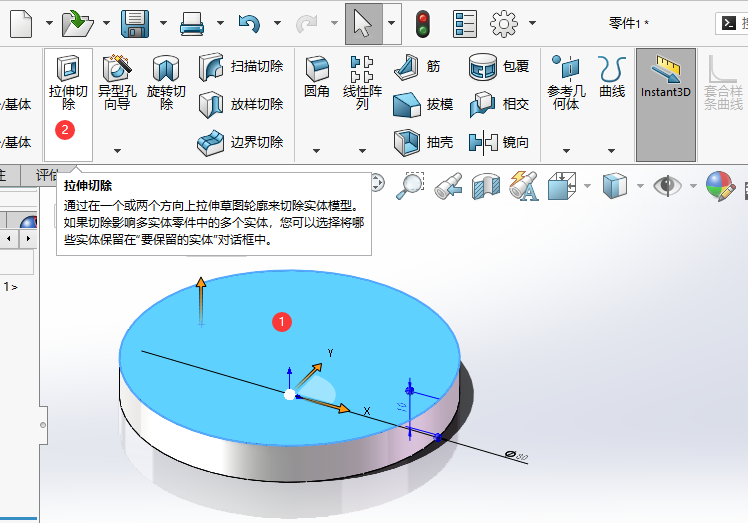

2、选择实体的表面，点击拉伸切除工具。如下图：

solidworks拉伸切除教程第2步

3、然后使用矩形工具，绘制一个中心矩形。设置30x40mm，点击确定，再点退出草图。

solidworks拉伸切除教程第3步

4、设置方向为给定深度。然后设置距离为15mm，点击确定。

solidworks拉伸切除教程第4步

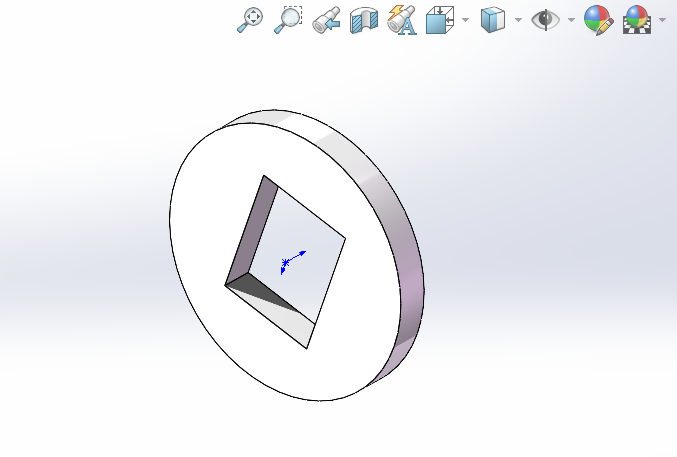

5、这样就进行了圆柱进行了拉伸切除。

solidworks拉伸切除教程第5步
