solidworks2024如何绘制长100的水平构造线

时间：2024-07-08 17:13:18  作者：彭老师
solidworks2024如何绘制长100的水平构造线？具体操作过程步骤如下，希望能帮助到大家！

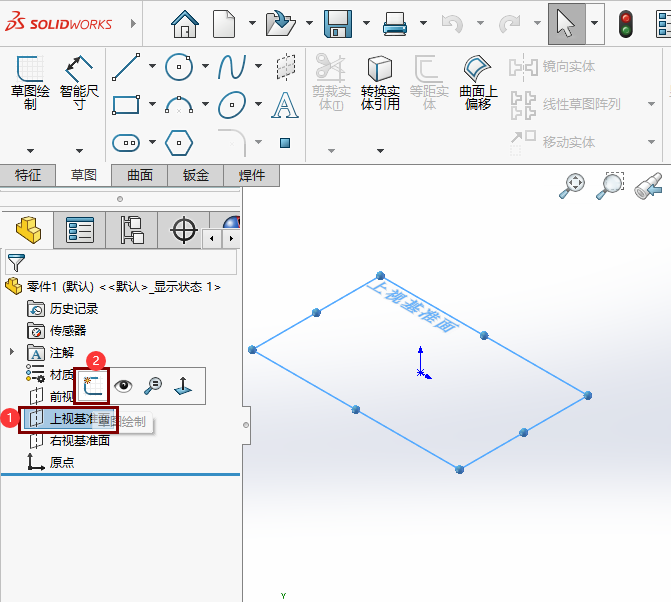

1、打开solidworks2024软件，新建零件，点击上视基准面，再点击草图绘制。

solidworks2024如何绘制长100的水平构造线第1步

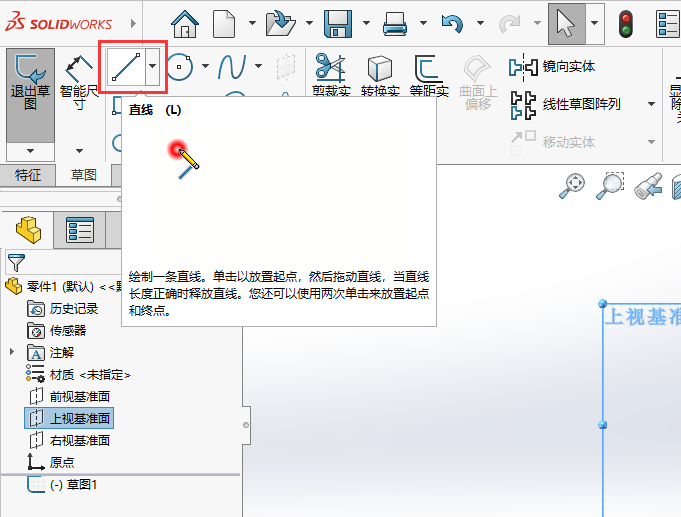

2、点击直线工具。

solidworks2024如何绘制长100的水平构造线第2步

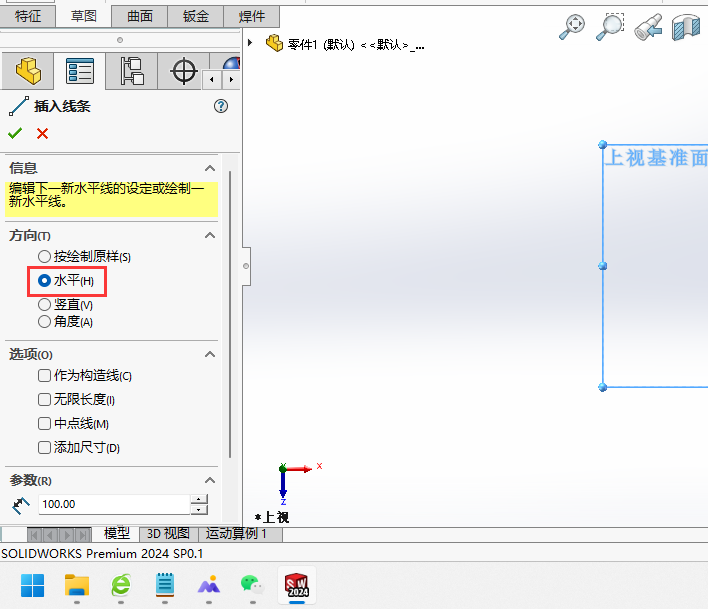

3、在属性栏上，方向选择：水平

solidworks2024如何绘制长100的水平构造线第3步

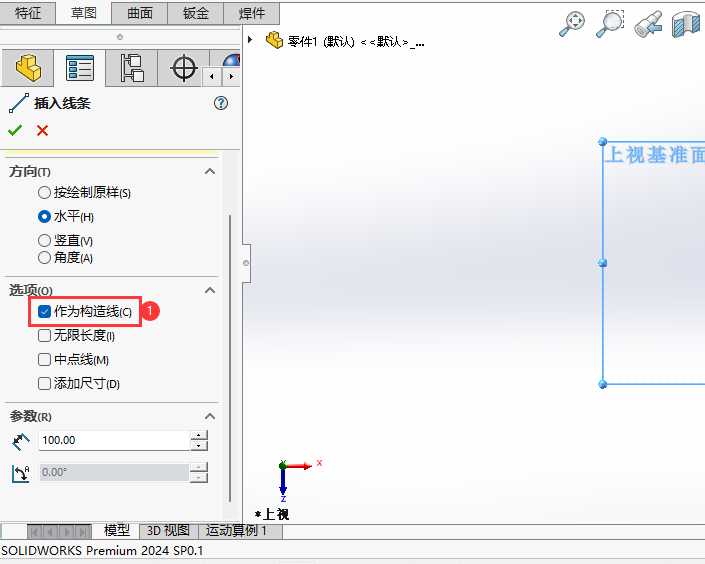

4、选项选择：作为构造线。

solidworks2024如何绘制长100的水平构造线第4步

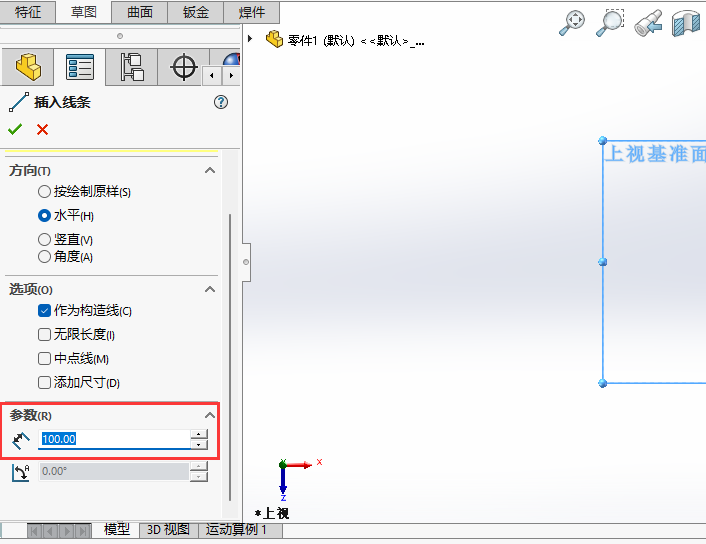

5、参数：输入100，

solidworks2024如何绘制长100的水平构造线第5步

6、点击原坐标，自动绘制一条长100的直线。

solidworks2024如何绘制长100的水平构造线第6步

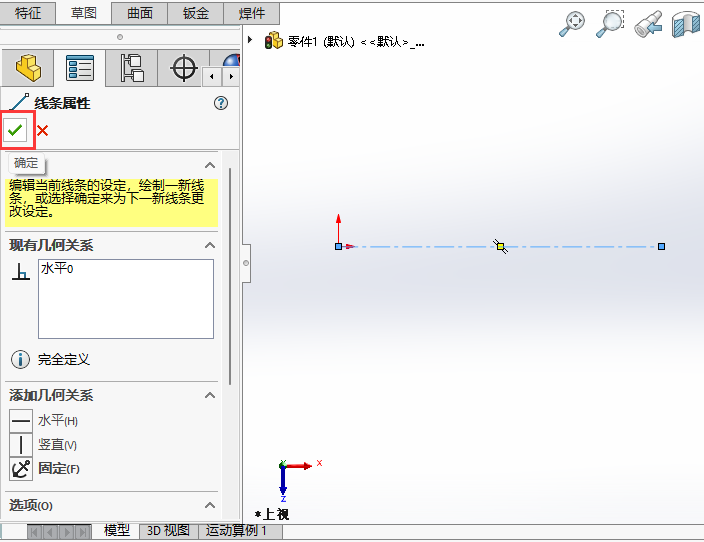

7、点击确定。

solidworks2024如何绘制长100的水平构造线第7步

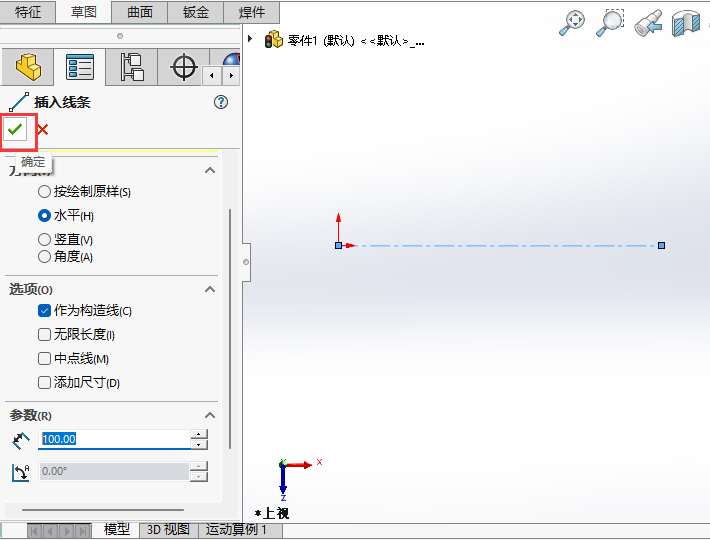

8、再点击确定。

solidworks2024如何绘制长100的水平构造线第8步

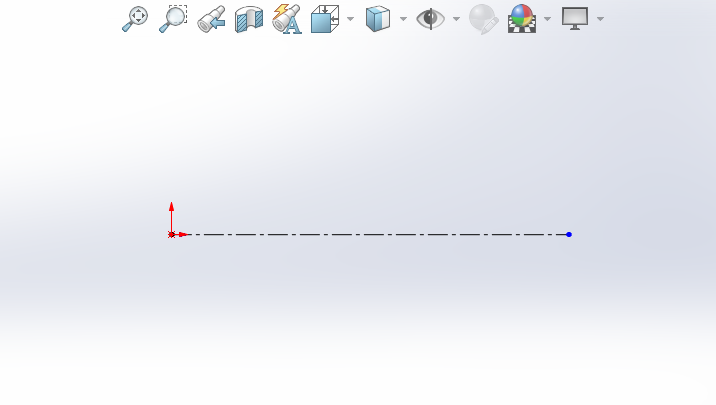

9、这样就绘制长100的水平构造线。

solidworks2024如何绘制长100的水平构造线第9步
