soildworks螺杆创建的方法

时间:2024-09-06 18:05:00  作者:彭老师

soildworks螺杆创建的方法。具体操作过程步骤如下,希望能帮助到大家!

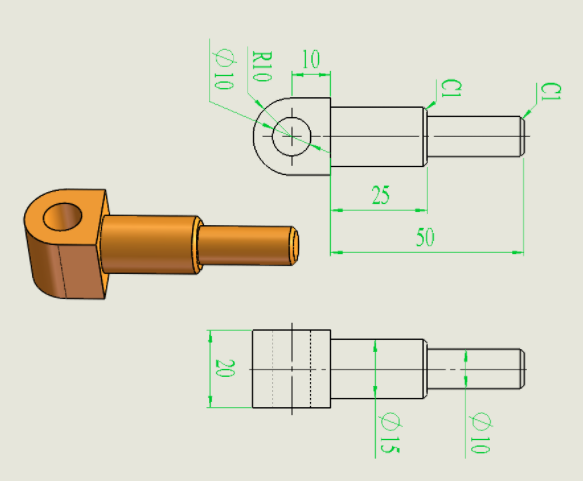

1、螺杆尺寸图:

soildworks螺杆创建的方法第1步

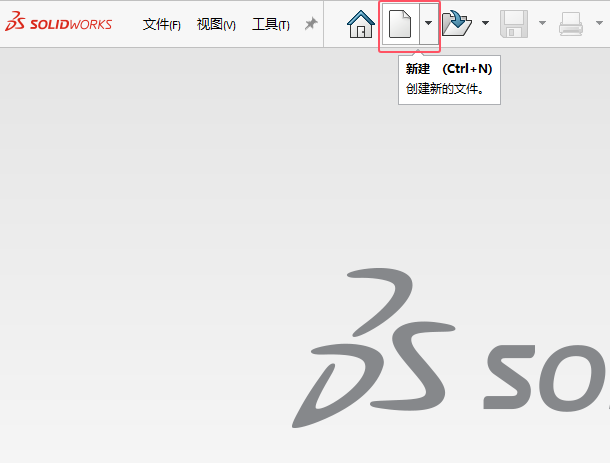

2、然后点击新建图标:

soildworks螺杆创建的方法第2步

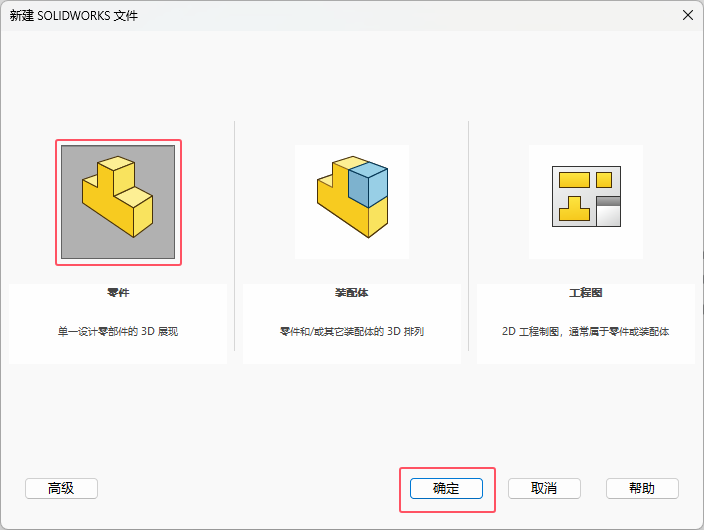

3、选择零件,点击确定。

soildworks螺杆创建的方法第3步

4、点击上视基准面,点击拉伸凸台/基体。

soildworks螺杆创建的方法第4步

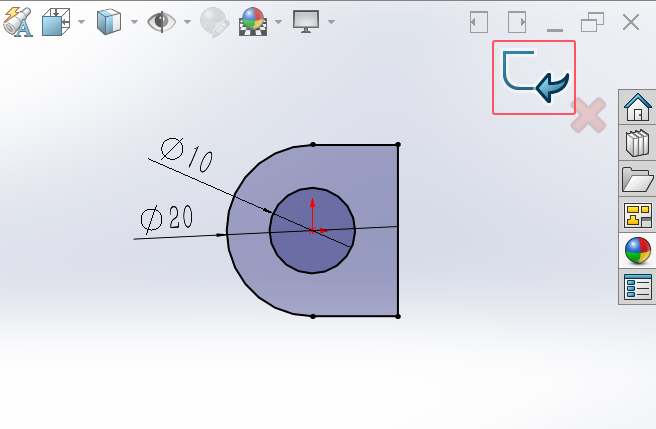

5、然后创建下面的草图出来。

soildworks螺杆创建的方法第5步

6、退出草图后,设置方向:两侧对称,厚度:20mm,点击确定。

soildworks螺杆创建的方法第6步

7、选择实体的面,再点击拉伸凸台/基体。

soildworks螺杆创建的方法第7步

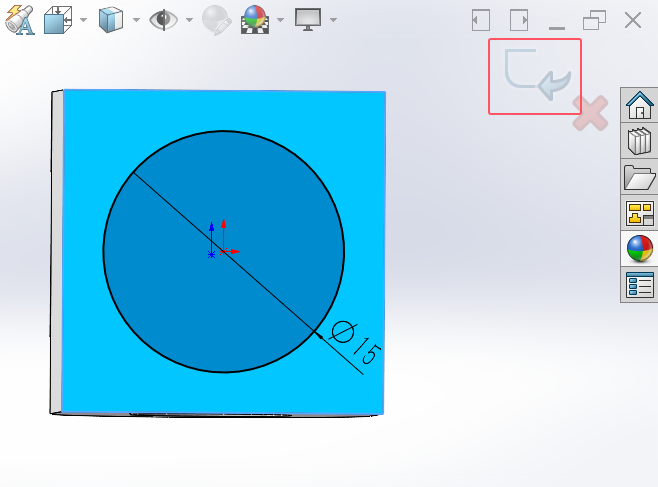

8、然后再绘制一个直径15的圆形,退出草图。

soildworks螺杆创建的方法第8步

9、然后设置方向:给定深度为25mm,点击确定。

soildworks螺杆创建的方法第9步

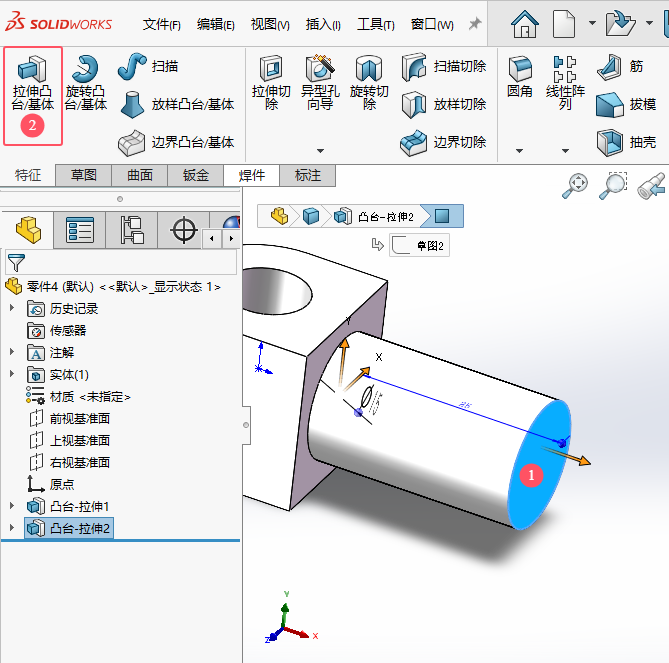

10、同样的方法,选择实体的面,再点击拉伸凸台/基体。

soildworks螺杆创建的方法第10步

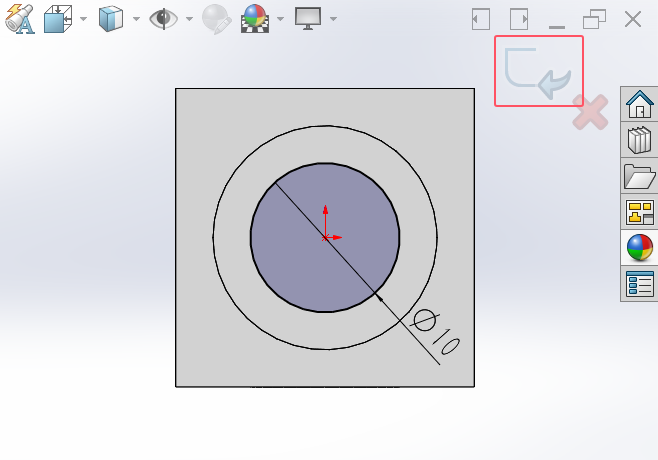

11、创建一个直径10的圆形,再点击退出草绘。

soildworks螺杆创建的方法第11步

12、同样设置拉伸实体25mm的长度,点击确定。

soildworks螺杆创建的方法第12步

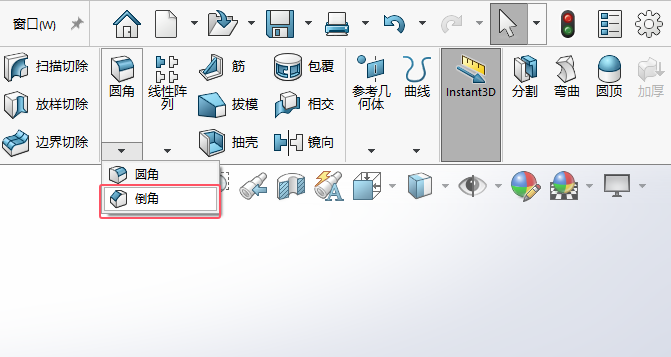

13、然后点击倒角设置。

soildworks螺杆创建的方法第13步

14、选择要倒角的边,设置距离为1mm,然后点击确定。

soildworks螺杆创建的方法第14步

15、这样螺杆零件就创建好了。

soildworks螺杆创建的方法第15步
