solidworks变量大小圆角怎么倒的详细介绍

时间：2024-09-08 19:36:20  作者：彭老师
solidworks变量大小圆角怎么倒？一般是创建好实体后，点击圆角工具，选择变量大小圆角参数即可，具体操作过程步骤如下：

1、打开solidworks软件，创建一个新的零件出来。

solidworks变量大小圆角怎么倒的详细介绍第1步

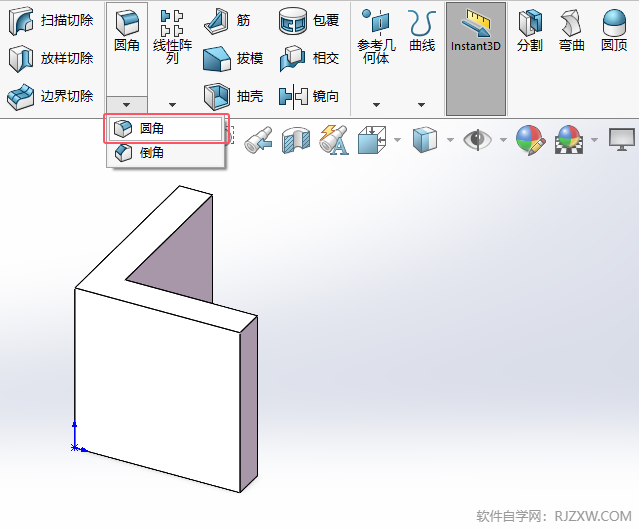

2、然后点击圆角工具。

solidworks变量大小圆角怎么倒的详细介绍第2步

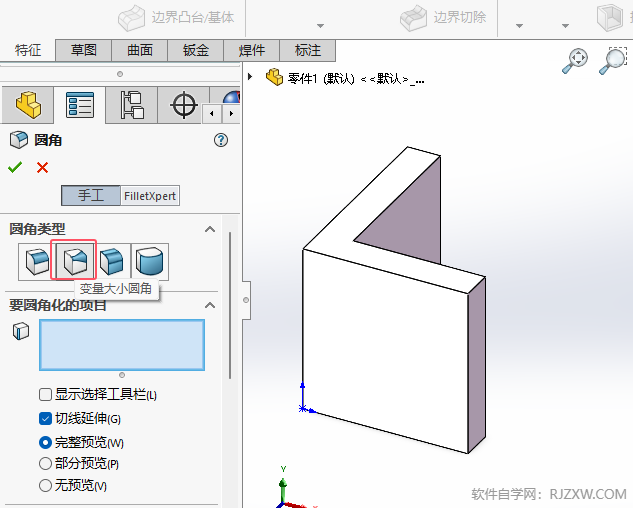

3、在圆角属性面板上，选择变量大小圆角类型。

solidworks变量大小圆角怎么倒的详细介绍第3步

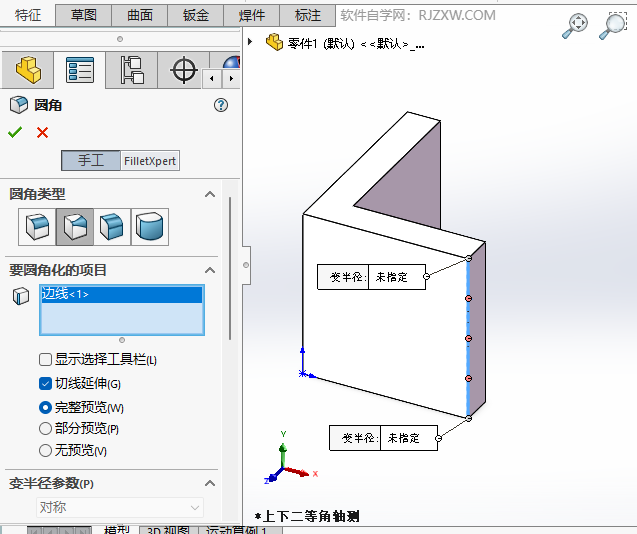

4、选择要倒圆角的变。

solidworks变量大小圆角怎么倒的详细介绍第4步

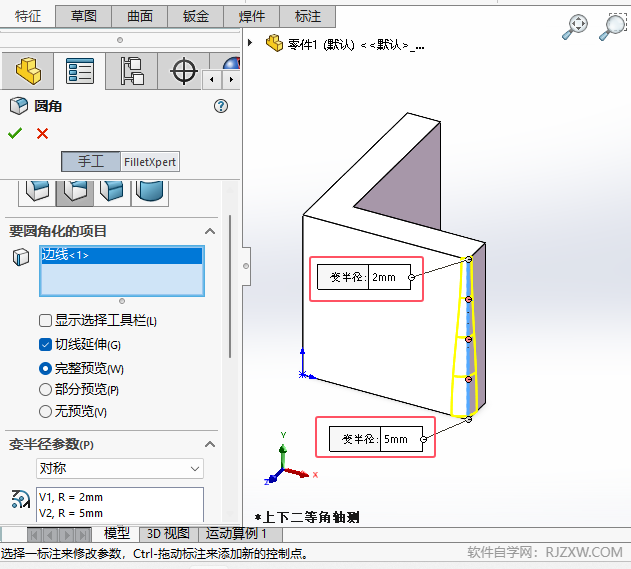

5、然后设置2个变半径的参数值，分别为：2mm与5mm。

solidworks变量大小圆角怎么倒的详细介绍第5步

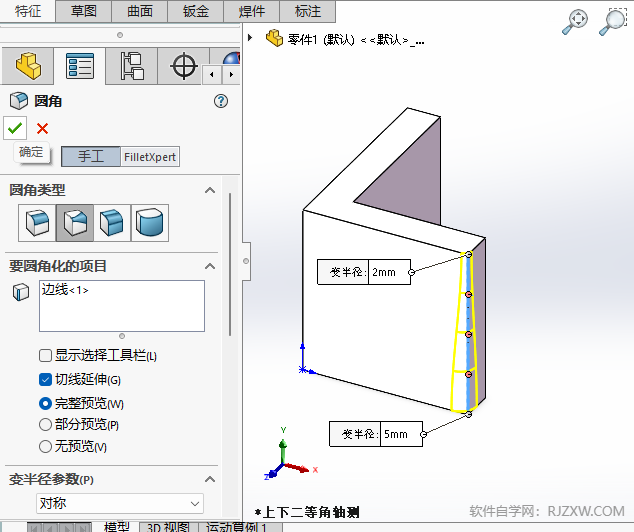

6、设置好后，点击确定即可。

solidworks变量大小圆角怎么倒的详细介绍第6步

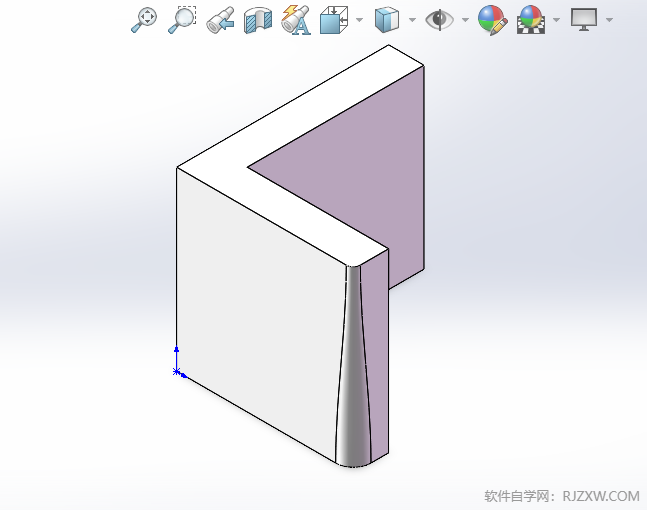

7、这样就完成了变量大小圆角的设置。

solidworks变量大小圆角怎么倒的详细介绍第7步
