SW2024草图中斜线怎么添加水平几何关系变成水平线

时间：2024-12-22 11:51:12  作者：彭老师

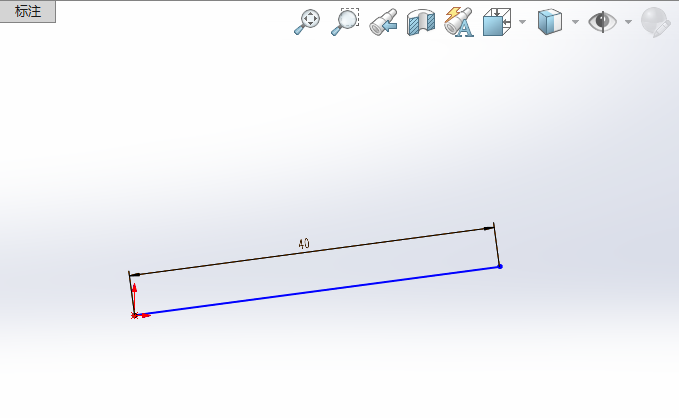

第1步、在【solidworks】草图中，绘制一条【斜线】出来。

SW2024草图中斜线怎么添加水平几何关系变成水平线第1步

第2步、点击【直线】对象，弹出【快速】面板，选择【使水平】图标。

SW2024草图中斜线怎么添加水平几何关系变成水平线第2步

第3步、斜线就会约束成水平线。

SW2024草图中斜线怎么添加水平几何关系变成水平线第3步

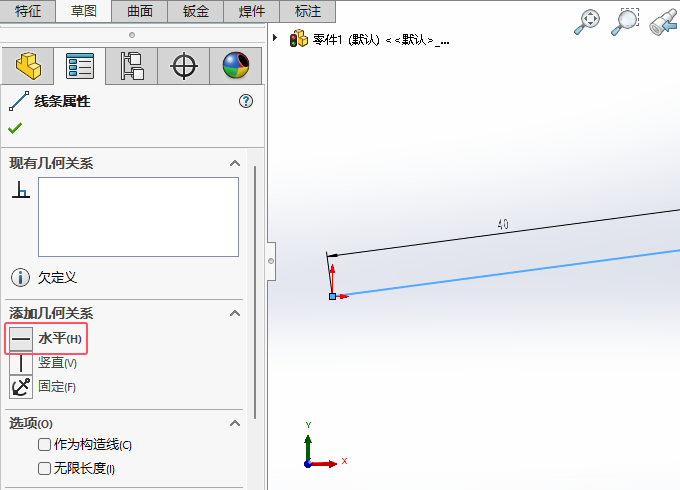

第4步、另一种方法，选择斜线对象，在线条属性中，添加几何关系中找到水平关系，点击一下即可。

SW2024草图中斜线怎么添加水平几何关系变成水平线第4步

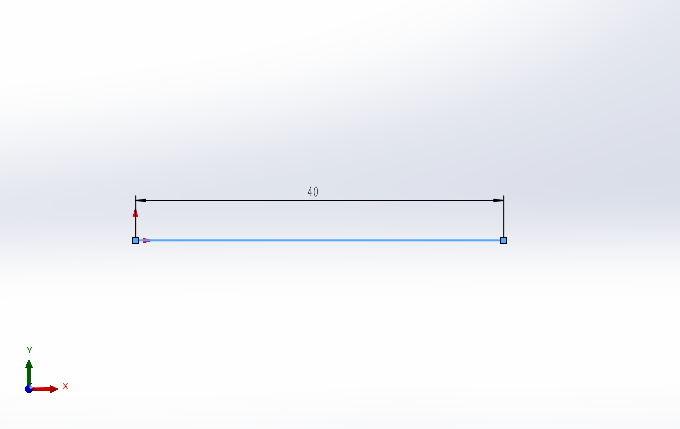

第5步，斜线对象就变添加水平几何关系后，变成水平线。

SW2024草图中斜线怎么添加水平几何关系变成水平线第5步
