solidworks2024如何以特征模式着色实体对象

时间:2025-02-10 15:11:03  作者:彭老师

solidworks2024如何以特征模式着色实体对象?具体操作过程步骤如下:

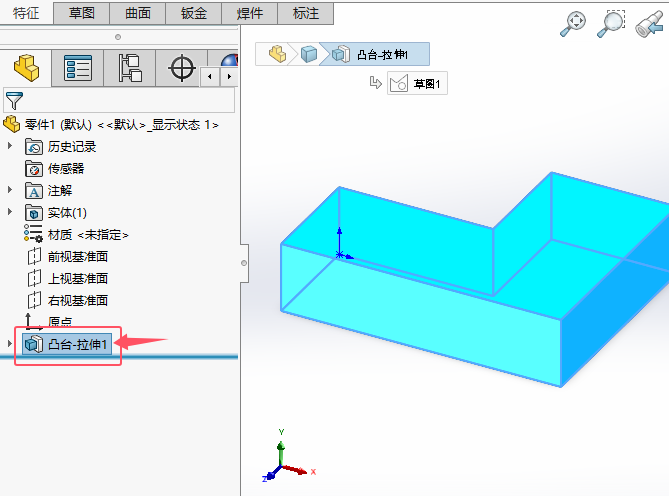

1、选择实体的凸台拉伸对象。如下图:

solidworks2024如何以特征模式着色实体对象第1步

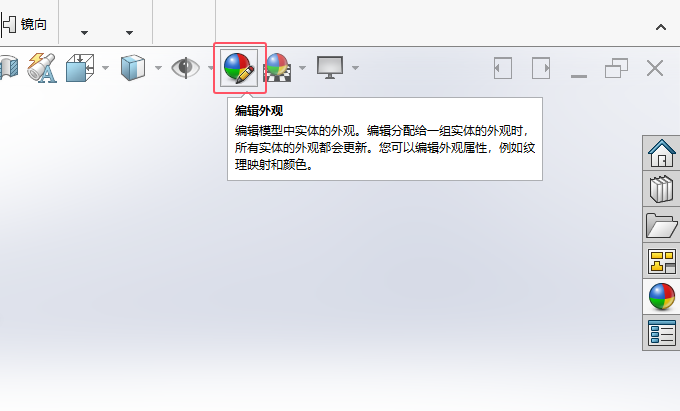

2、选择要实体后,点击编辑外观设置。

solidworks2024如何以特征模式着色实体对象第2步

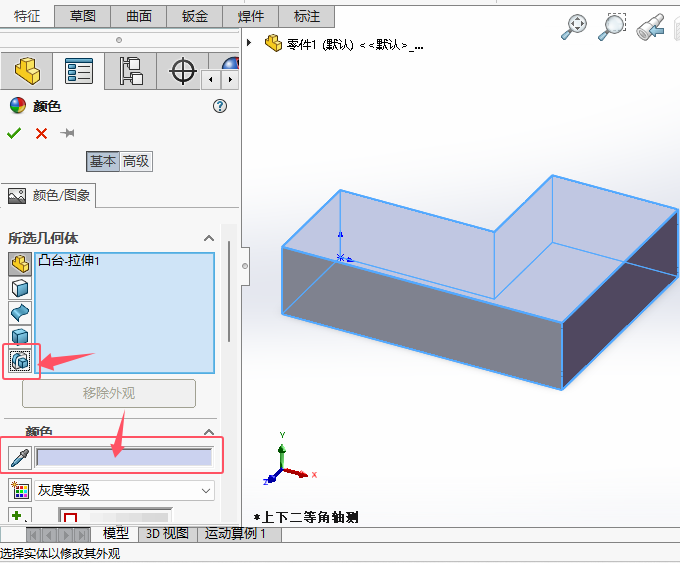

3、然后就会弹出颜色面板,选择特征选项,再点击颜色设置。

solidworks2024如何以特征模式着色实体对象第3步

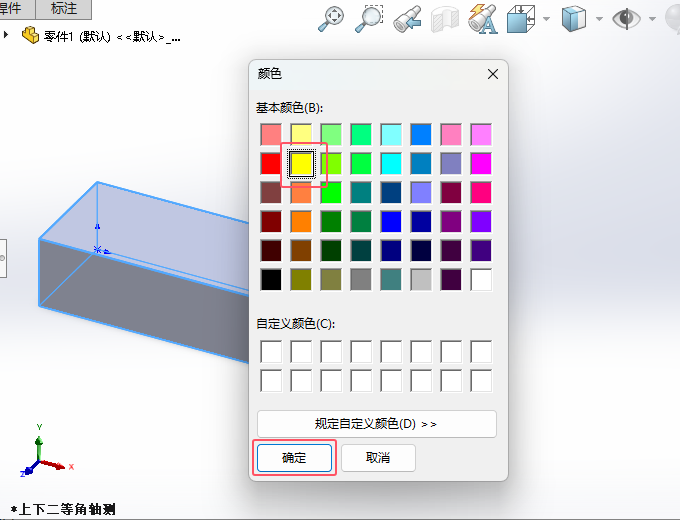

4、然后弹出颜色面板,选择黄色选项,再点击确定。

solidworks2024如何以特征模式着色实体对象第4步

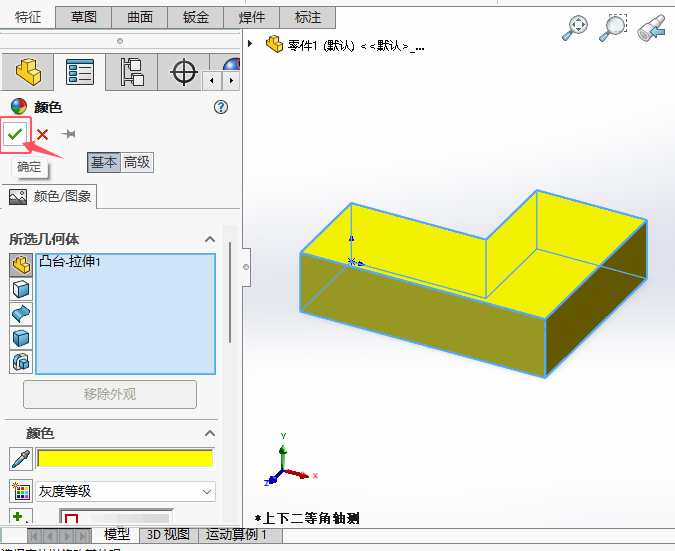

5、这样实体就填充了黄色,再点击确定即可。

solidworks2024如何以特征模式着色实体对象第5步

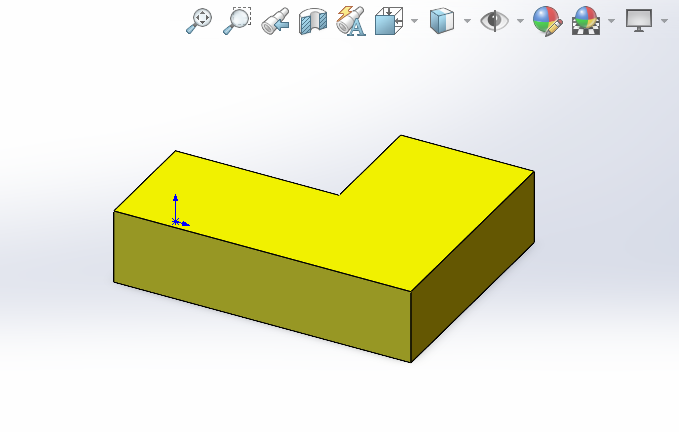

6、这就是零件着色的一种方法之一。

solidworks2024如何以特征模式着色实体对象第6步
