在soildworks2024中如何给定深度完成实体拉伸?

时间:2025-02-14 21:59:54  作者:彭老师

在soildworks2024中如何给定深度完成实体拉伸?具体操作过程步骤如下,希望能帮助到大家!

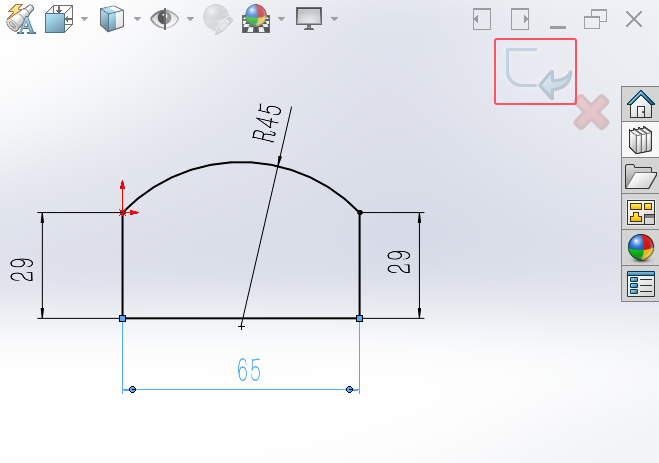

1、在solidworks2024中,进入前视基准面。创建一个草图出来。然后退出草图。

在soildworks2024中如何给定深度完成实体拉伸?第1步

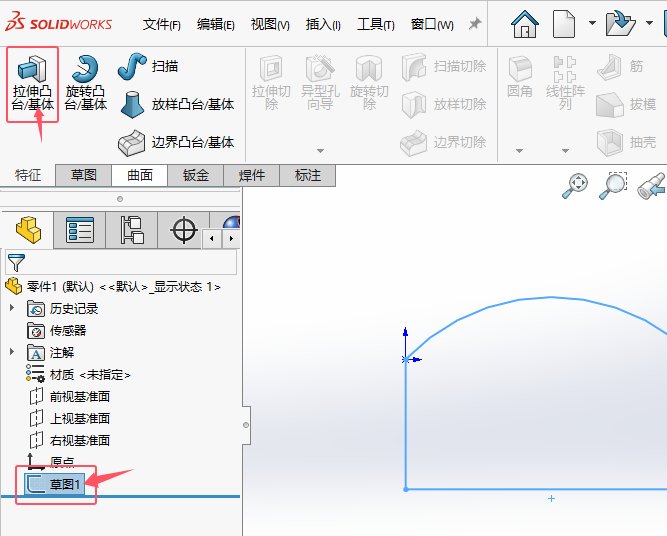

2、然后选择草图1,然后点击拉伸凸台/基体选项。

在soildworks2024中如何给定深度完成实体拉伸?第2步

3、然后方向(1)设置给定深度,下面就是深度的参数值。设置30mm

在soildworks2024中如何给定深度完成实体拉伸?第3步

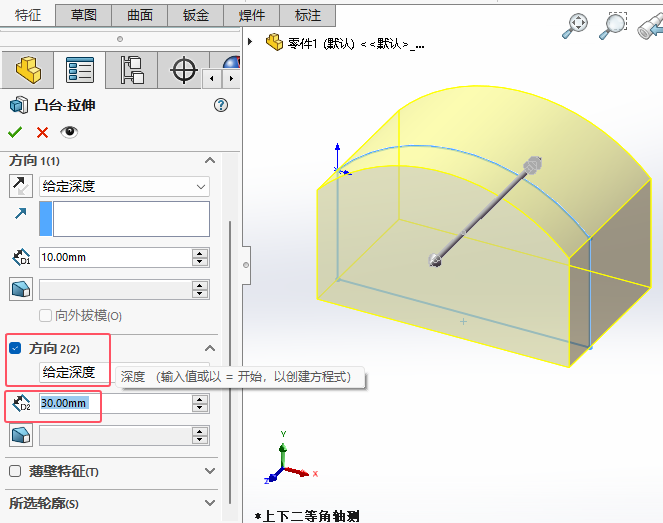

4、然后勾选方向(2),设置给定深度,下面也方向2的参数值。设置30mm

在soildworks2024中如何给定深度完成实体拉伸?第4步

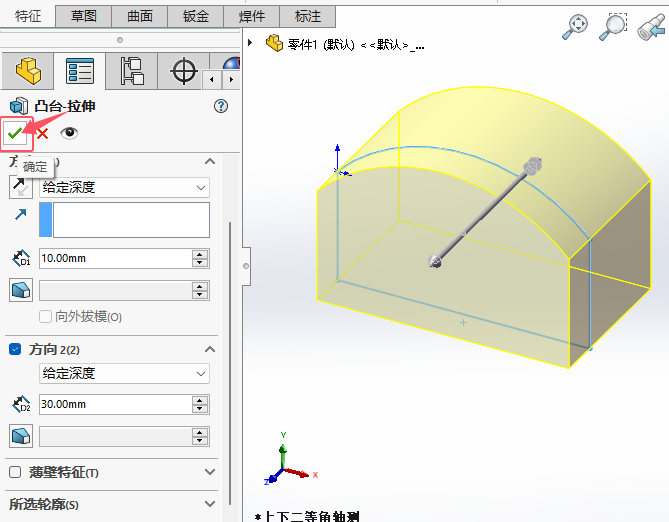

5、设置好后,点击确定即可。

在soildworks2024中如何给定深度完成实体拉伸?第5步

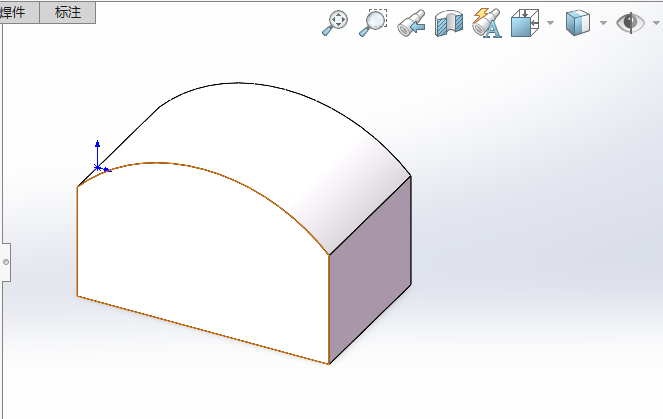

6、这样就是能给定深度来进行拉伸实体。

在soildworks2024中如何给定深度完成实体拉伸?第6步
