CREO边界混合钣金怎么创建？CREO边界混合钣金的创建方法

时间：2024-06-27 11:26:04  作者：彭老师
CREO边界混合钣金的创建方法,具体操作过程步骤如下，希望能帮助到大家！

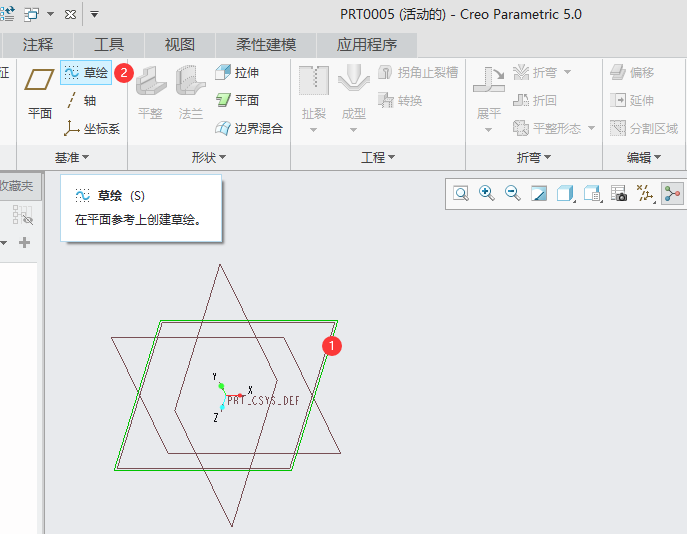

1、打开CREO5.0软件，选择TOP基准面，点击草绘。

CREO边界混合钣金怎么创建？CREO边界混合钣金的创建方法第1步

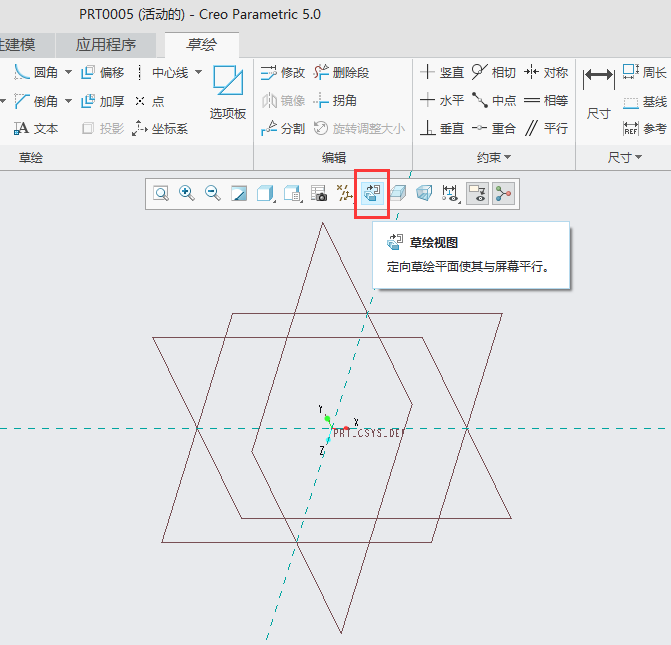

2、点击草绘视图、定向草绘平面使其与屏幕平行。

CREO边界混合钣金怎么创建？CREO边界混合钣金的创建方法第2步

3、 同这样的方法，绘制两条曲线出来，然后点击边界混合工具。

CREO边界混合钣金怎么创建？CREO边界混合钣金的创建方法第3步

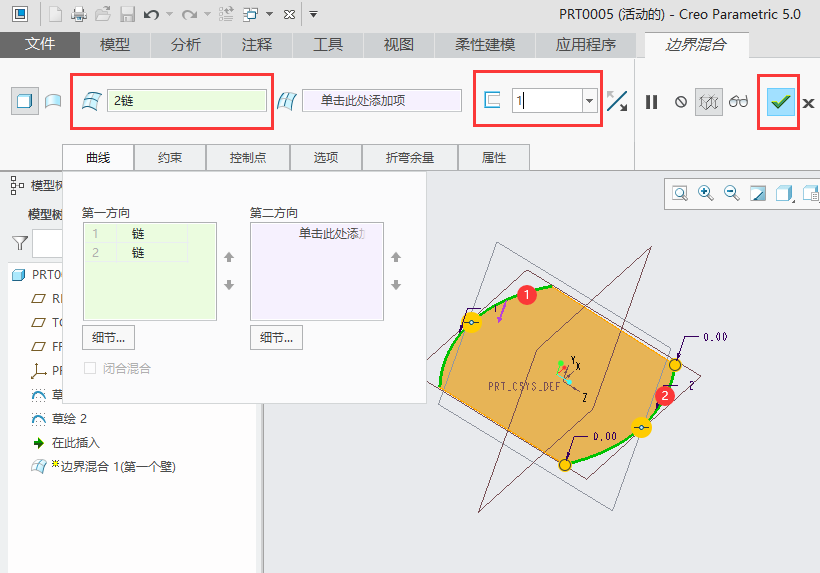

4、然后第一个方向，选择两条曲线，设置钣金厚度，点击确定。

CREO边界混合钣金怎么创建？CREO边界混合钣金的创建方法第4步

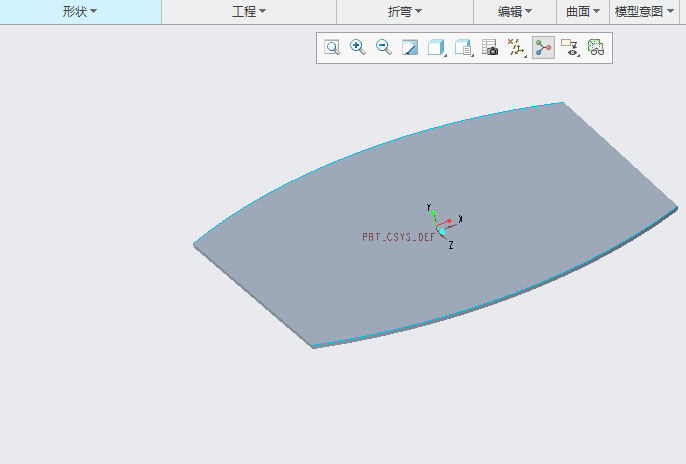

5、这样就创建好了边界混合钣金。

CREO边界混合钣金怎么创建？CREO边界混合钣金的创建方法第5步
