CAD2024如何绘制手动报警器图例

时间：2024-07-28 22:01:29  作者：彭老师
CAD2024如何绘制手动报警器图例？具体操作过程步骤如下，希望能帮助到大家！

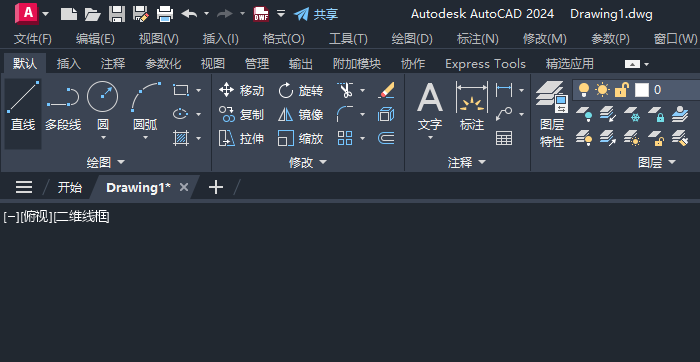

1、打开CAD2024软件，新建空白文档。如下图：
CAD2024如何绘制手动报警器图例第1步

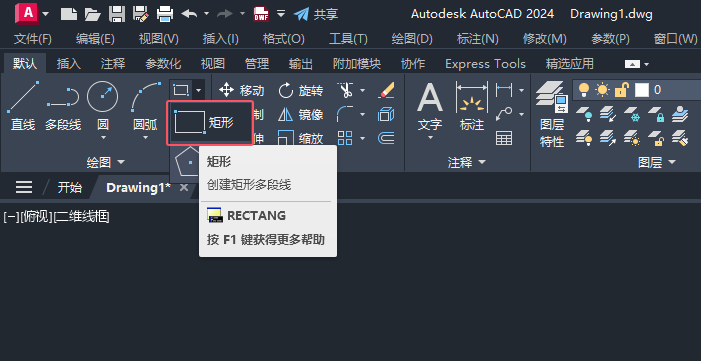

2、点击矩形工具，或是输入REC命令空格。如下图：
CAD2024如何绘制手动报警器图例第2步

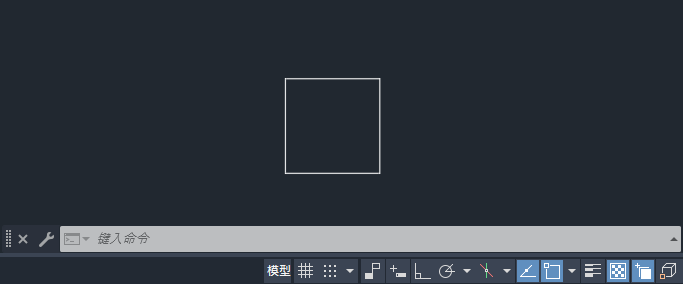

3、创建一个30x30mm的正方形。如下图：
CAD2024如何绘制手动报警器图例第3步

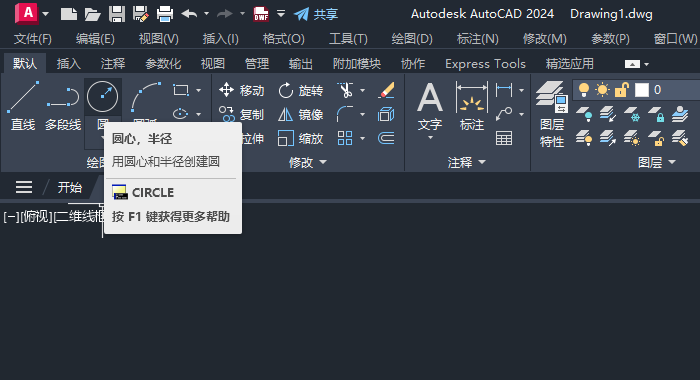

4、点击圆心，半径的工具。如下图：
CAD2024如何绘制手动报警器图例第4步
5、然后绘制一个圆形出来。如下图：
CAD2024如何绘制手动报警器图例第5步

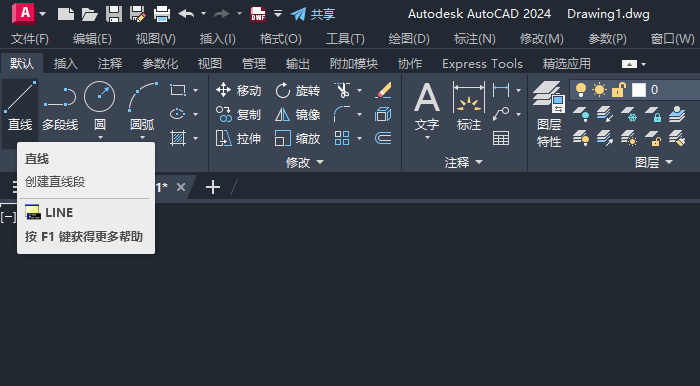

6、然后点击直线工具，或是输入L命令空格。如下图：
CAD2024如何绘制手动报警器图例第6步

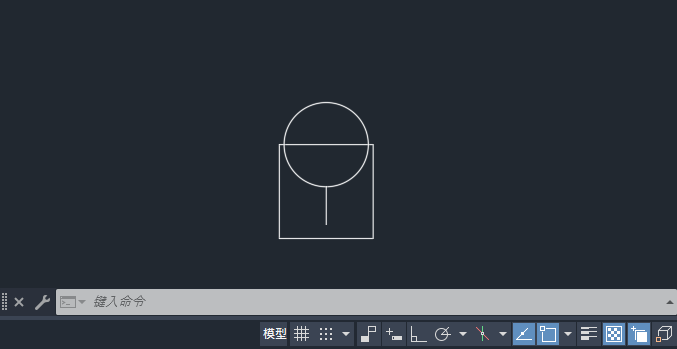

7、绘制一条直线出来。如下图：
CAD2024如何绘制手动报警器图例第7步

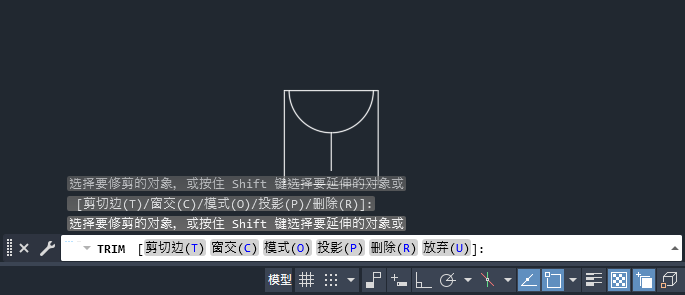

8、点击修剪工具，或是输入TRIM命令。如下图：
CAD2024如何绘制手动报警器图例第8步
9、删除不要的部分，如下图：
CAD2024如何绘制手动报警器图例第9步

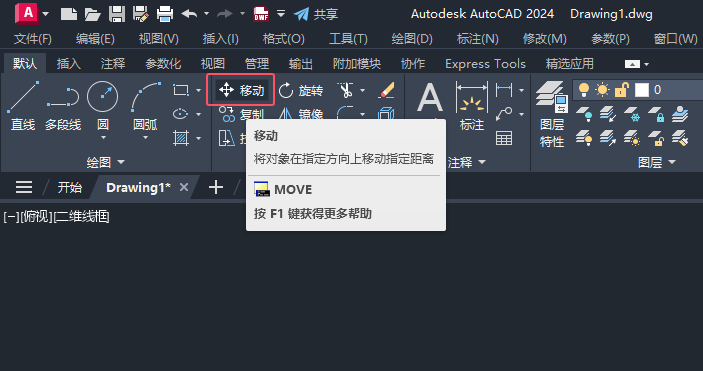

10、点击移动工具。或是输入MOVE命令空格。
CAD2024如何绘制手动报警器图例第10步

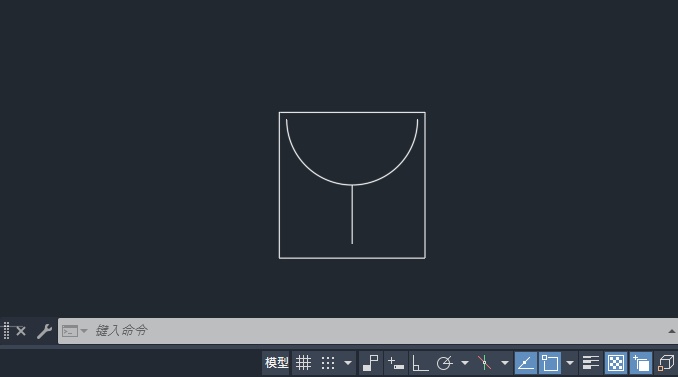

11、移动好内部的图形。就完成了手动报警器图例的绘制。

CAD2024如何绘制手动报警器图例第11步
