cad矩形阵列怎么设置数量和距离

时间：2025-01-20 17:39:50  作者：彭老师
cad矩形阵列数量和距离怎么设置，具体操作过程步骤如下，希望能帮助到大家！
cad矩形阵列设置数量和距离的方法：

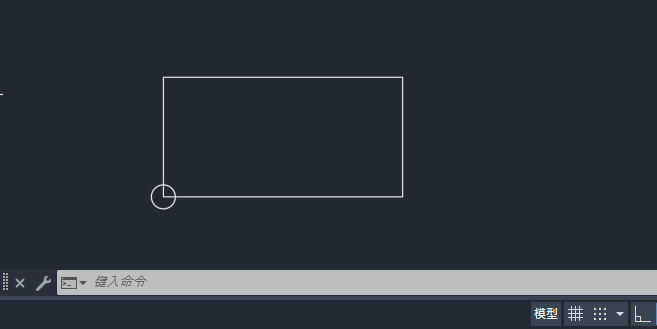

1、打开CAD2025软件，新建空白文档，绘制下面的图形出来。

cad矩形阵列怎么设置数量和距离第1步

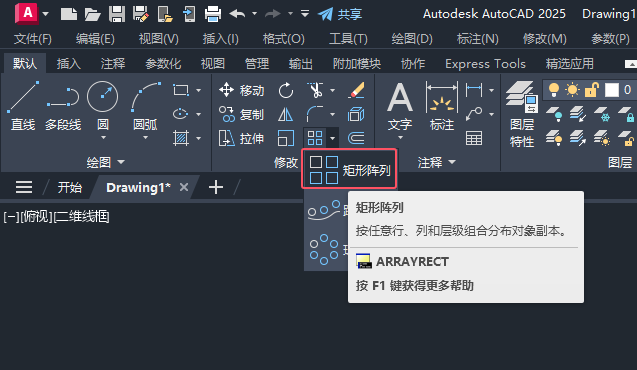

2、然后点击矩形工具，或是输入ARRAYRECT命令空格。

cad矩形阵列怎么设置数量和距离第2步

3、选择小圆对象空格即可。

cad矩形阵列怎么设置数量和距离第3步

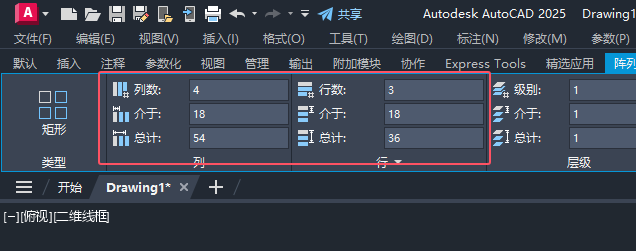

4、然后就可以输入列数与行数即可。再输入列的介于列距离，还有输入行的介于距度。

cad矩形阵列怎么设置数量和距离第4步

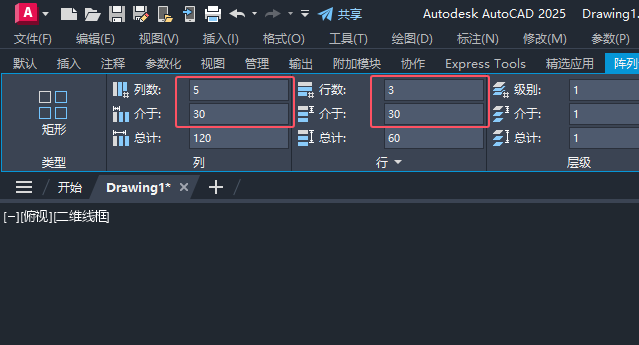

5、然后根据自已计算的参数输入即可。

cad矩形阵列怎么设置数量和距离第5步

6、这样就完成了矩形的阵列，点击关闭即可。

cad矩形阵列怎么设置数量和距离第6步
