CAD热交换器图例如何用CAD2025绘制呢？

时间：2025-01-27 19:14:29  作者：彭老师
CAD热交换器图例如何用CAD2025绘制呢？具体操作过程步骤如下，希望能帮助到大家！

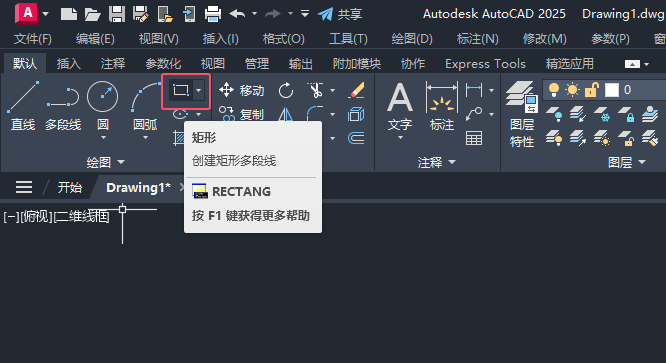

1、打开CAD2025软件，在新的空白文档中，点击矩形工具，或是输入RECTANG命令空格即可，如下图：

CAD热交换器图例如何用CAD2025绘制呢？第1步

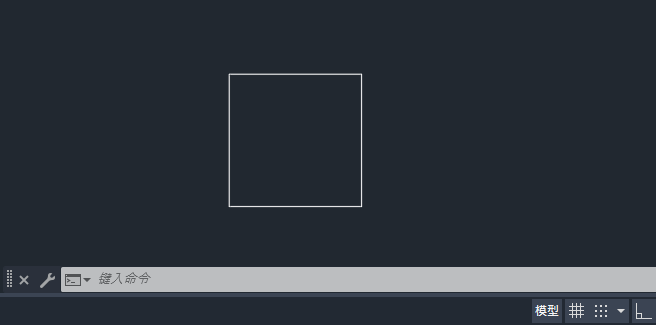

2、然后绘制一个正方形出来，如下图：

CAD热交换器图例如何用CAD2025绘制呢？第2步

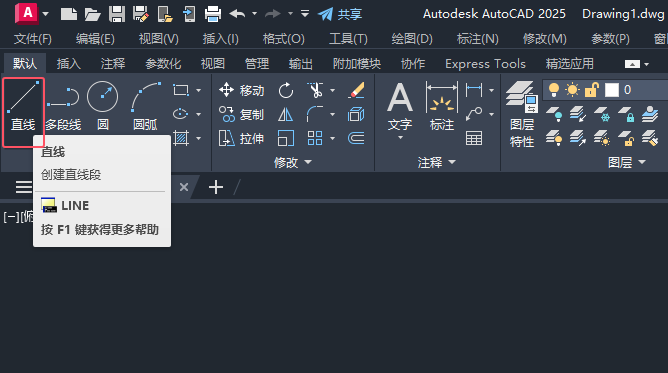

3、再点击直线工具，或是输入LINE命令即可。如下图：

CAD热交换器图例如何用CAD2025绘制呢？第3步

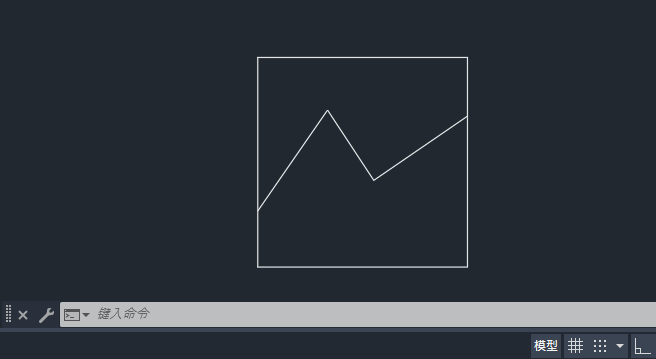

4、然后在矩形中，绘制折线效果出来。如下图：

CAD热交换器图例如何用CAD2025绘制呢？第4步

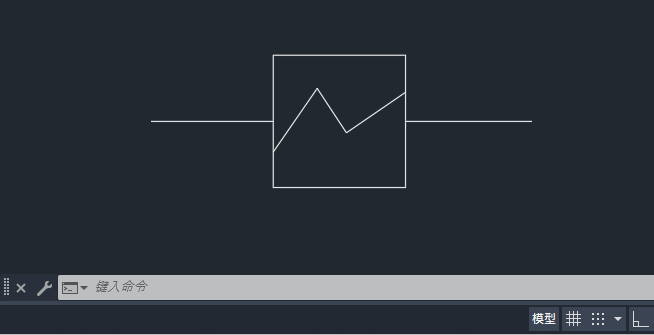

5、同样的方法，在矩形的两边各绘制一条直线出来。如下图：

CAD热交换器图例如何用CAD2025绘制呢？第5步

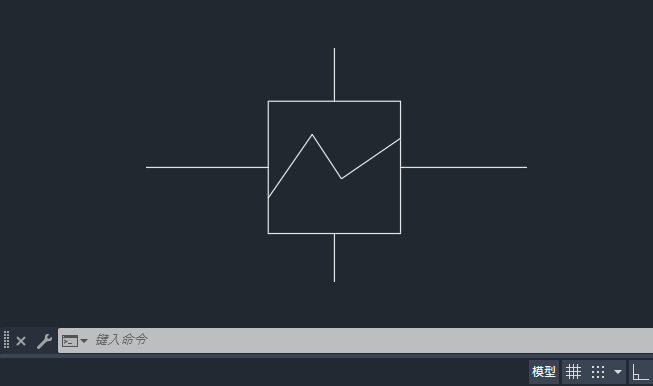

6、用同样的方法在矩形的上下各绘制一条直线出来。如下图：

CAD热交换器图例如何用CAD2025绘制呢？第6步

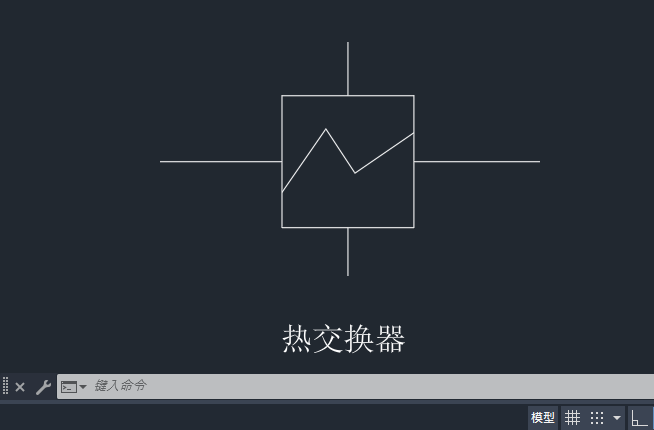

7、最后使用文字工具，输入热交换器内容出来即可。如下图：

CAD热交换器图例如何用CAD2025绘制呢？第7步
