cad怎么倒角45度?cad倒角45度的方法

时间：2025-03-09 19:57:40  作者：彭老师
cad倒角45度的方法。具体操作过程步骤如下：

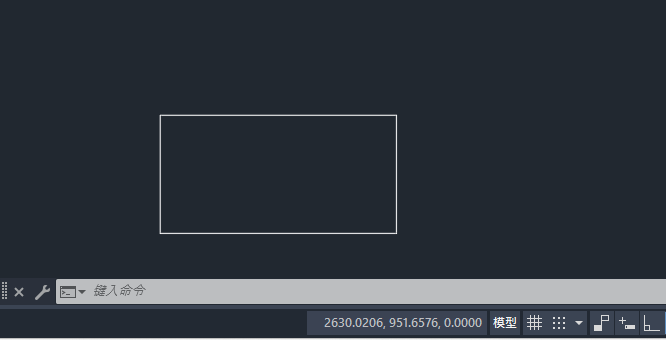

1、打开CAD2025软件，新建空白文档，然后创建一个矩形出来。

cad怎么倒角45度?cad倒角45度的方法第1步

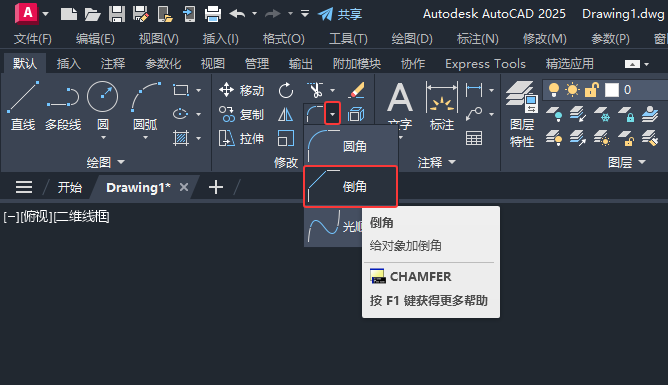

2、然后点击倒角工具。或是输入CHAMFER命令确定。

cad怎么倒角45度?cad倒角45度的方法第2步

3、设置角度，点击角度A或是输入A确定。

cad怎么倒角45度?cad倒角45度的方法第3步

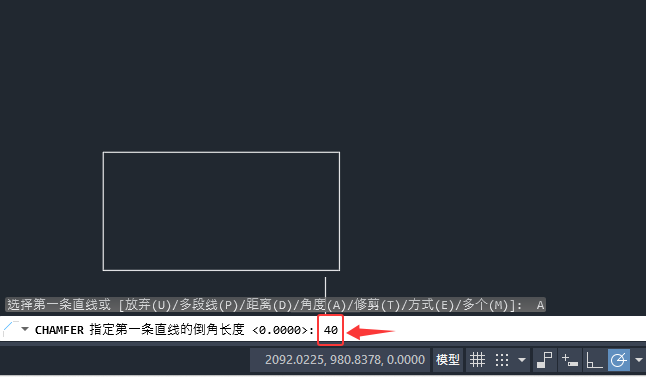

4、设置倒角长度，输入长度40确定。

cad怎么倒角45度?cad倒角45度的方法第4步

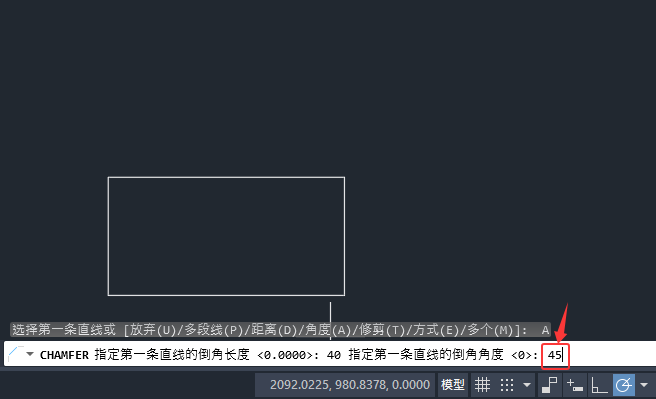

5、设置倒角角度，输入45度，确定即可。

cad怎么倒角45度?cad倒角45度的方法第5步

6、然后选择要倒角的两条边。

cad怎么倒角45度?cad倒角45度的方法第6步

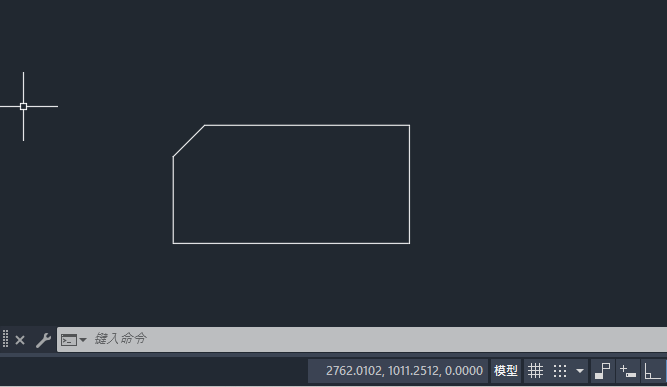

7、这样就完成了倒角45度。

cad怎么倒角45度?cad倒角45度的方法第7步
