CAD天正建筑T20使用矩形模式轴线裁剪的方法

时间：2025-03-18 21:55:38  作者：彭老师
CAD天正建筑T20使用矩形模式轴线裁剪的方法。具体操作过程步骤如下：

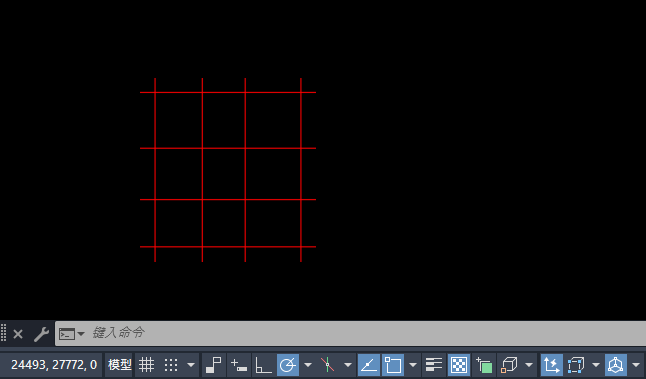

1、使用CAD天正建筑绘制一个轴网线出来。

CAD天正建筑T20使用矩形模式轴线裁剪的方法第1步

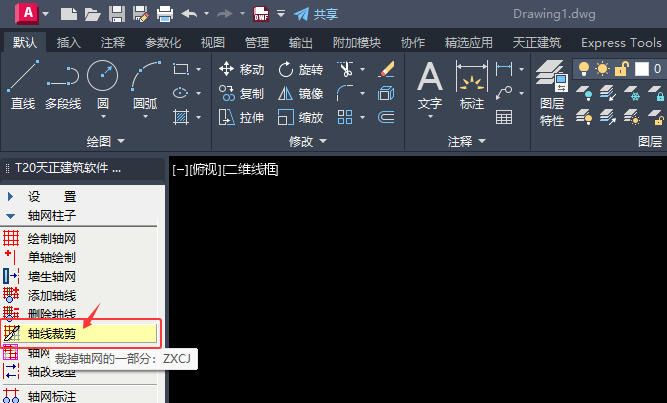

2、然后点击轴线裁剪工具，或是输入ZXCJ命令。

CAD天正建筑T20使用矩形模式轴线裁剪的方法第2步

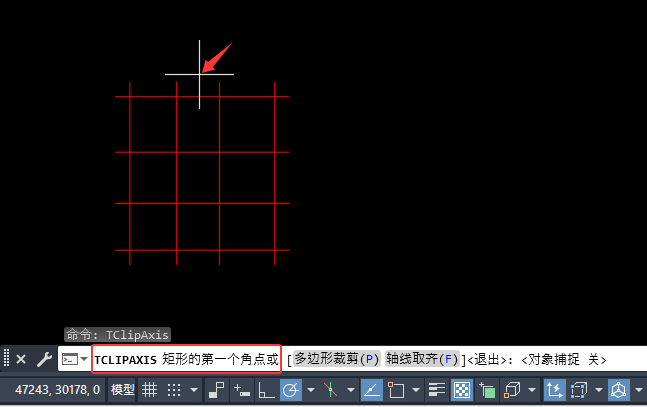

3、点击矩形的第一个角点，点击上面位置部分。

CAD天正建筑T20使用矩形模式轴线裁剪的方法第3步

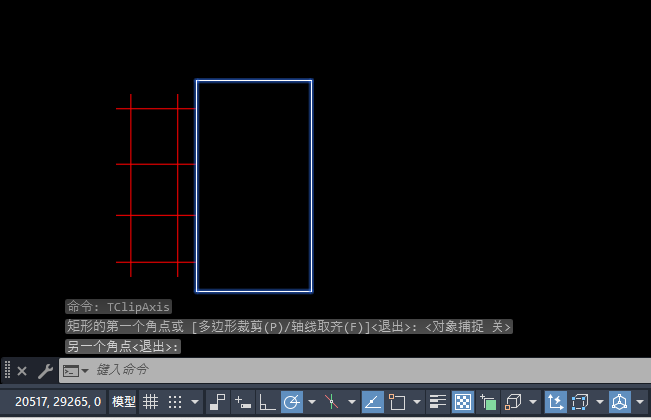

4、点击矩形的另一个角点，点击下面位置部分。

CAD天正建筑T20使用矩形模式轴线裁剪的方法第4步

5、这样就可以把轴线进行裁剪一部分。

CAD天正建筑T20使用矩形模式轴线裁剪的方法第5步

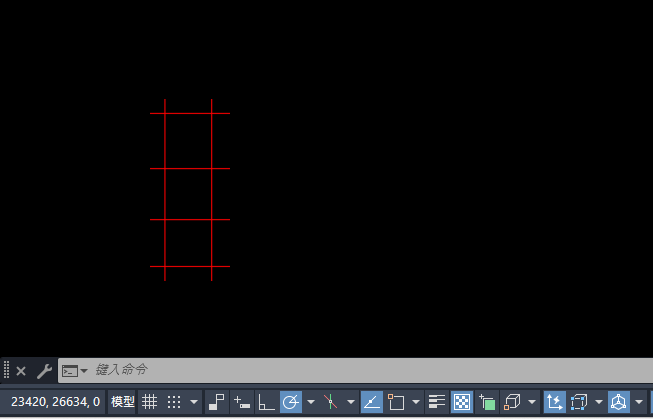

6、这个就完成了轴线的裁剪：

CAD天正建筑T20使用矩形模式轴线裁剪的方法第6步
