CAD天正建筑中的轴网标注怎么进行双侧标注呢？

时间：2025-03-18 23:16:07  作者：彭老师
CAD天正建筑中的轴网标注怎么进行双侧标注呢？具体操作过程步骤如下：

1、在天正建筑T20中创建一个轴网线对象。

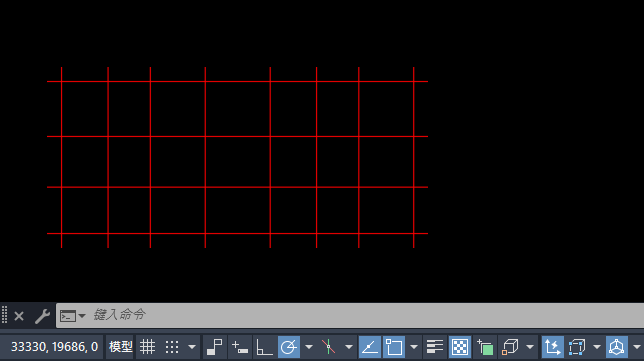

CAD天正建筑中的轴网标注怎么进行双侧标注呢？第1步

2、然后点击工具栏上面的轴网标注工具，或是输入ZWBZ命令。

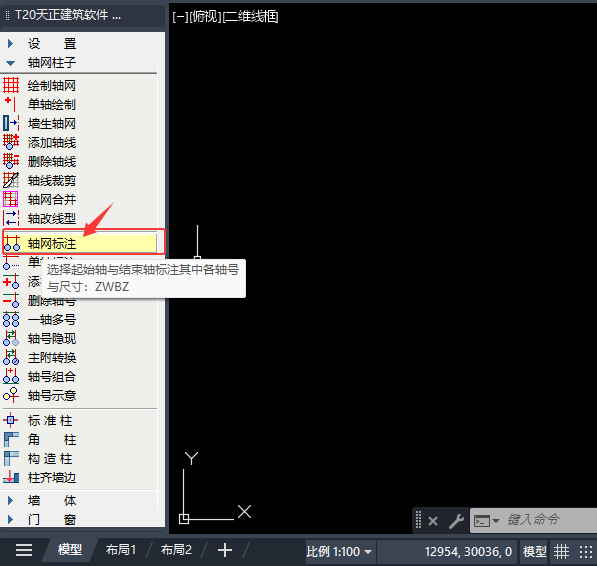

CAD天正建筑中的轴网标注怎么进行双侧标注呢？第2步

3、弹出轴网标注面板，选择双侧标注。

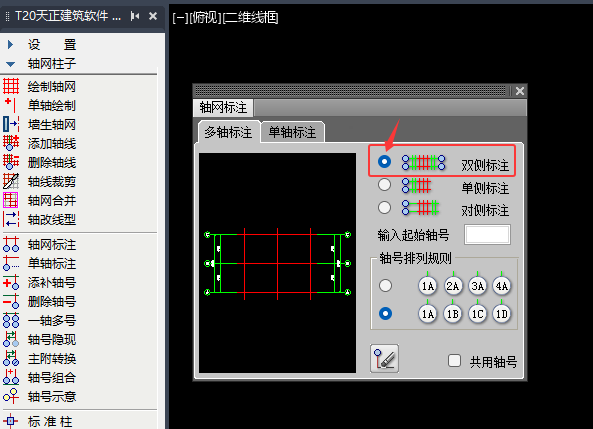

CAD天正建筑中的轴网标注怎么进行双侧标注呢？第3步

4、然后请选择起始轴线：选择最上面的第一条轴线。

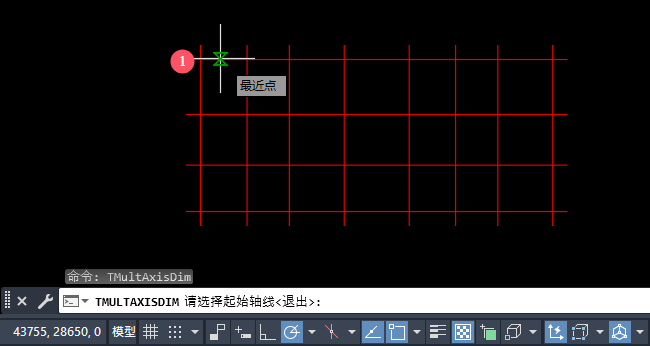

CAD天正建筑中的轴网标注怎么进行双侧标注呢？第4步

5、然后请选择终止轴线：选择最下面的最后一条轴线。

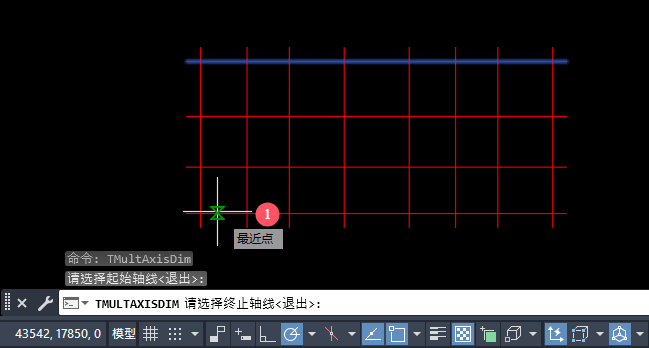

CAD天正建筑中的轴网标注怎么进行双侧标注呢？第5步

6、这样就把所有水平横向的轴线后，空格。

CAD天正建筑中的轴网标注怎么进行双侧标注呢？第6步

7、就可以标注双侧标注了。

CAD天正建筑中的轴网标注怎么进行双侧标注呢？第7步
