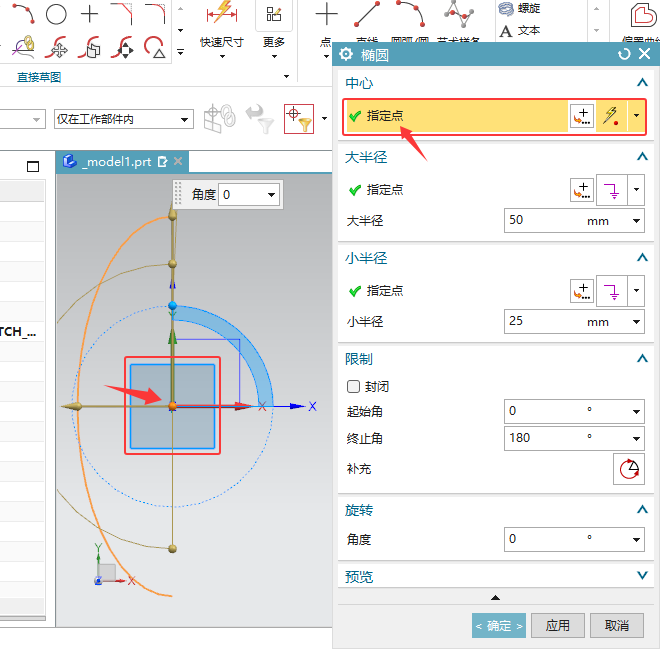

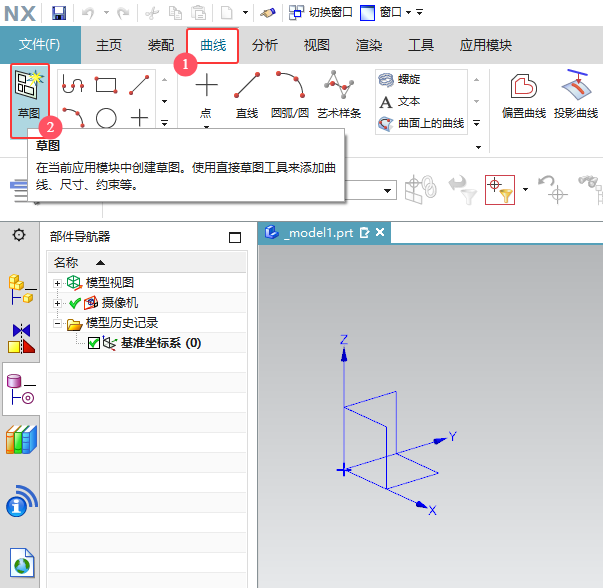

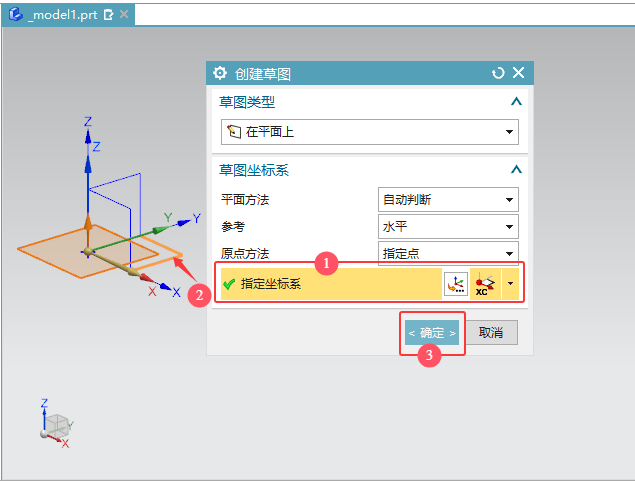

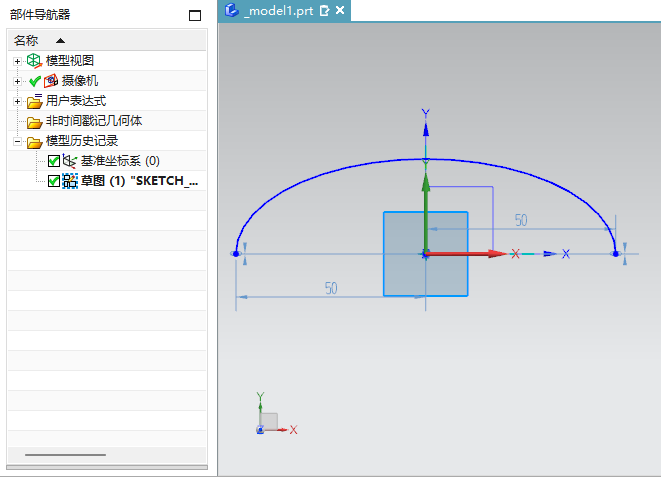

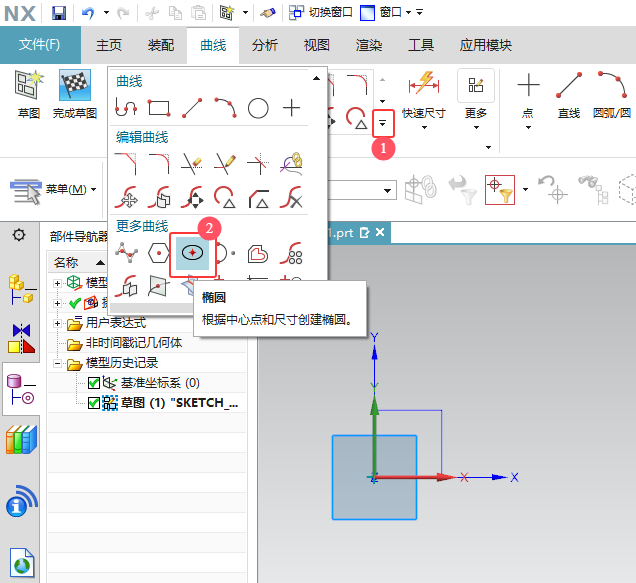

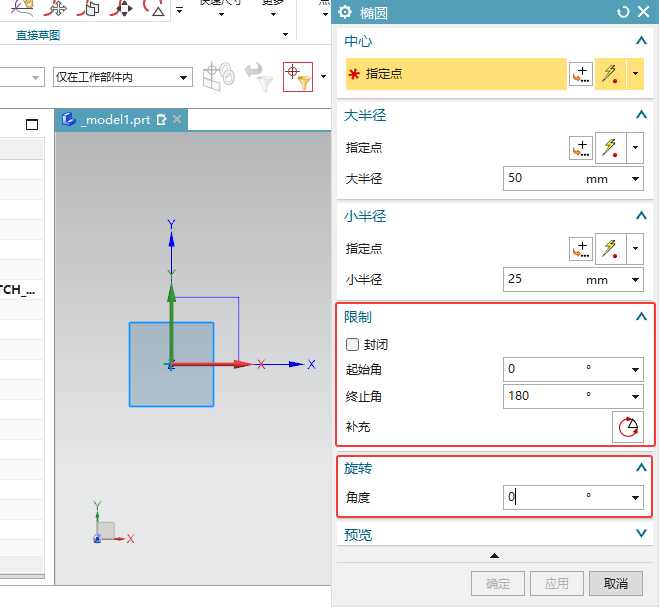

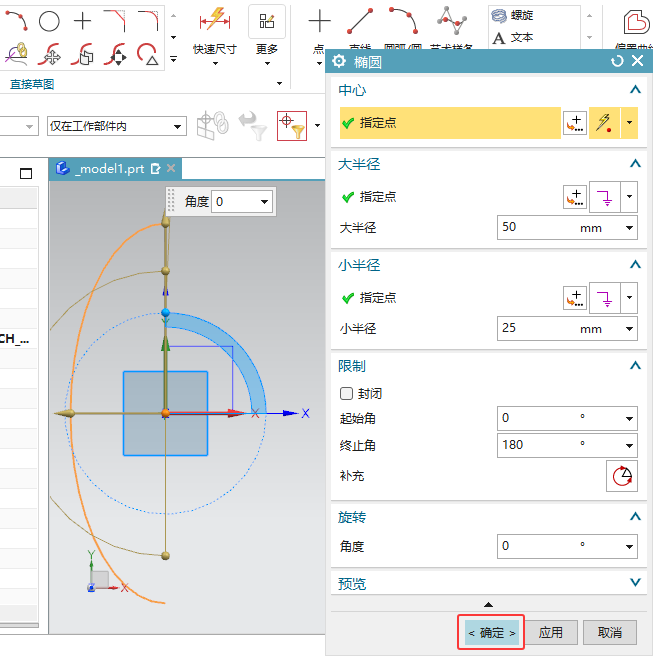

1、打开【UG】软件，新建【文档】，点击【曲线】选项，再点击【草图】选项。 2、然后弹出【创建草图】面板，点击【指定坐标系】，选择【XY】坐标系，点击【确定】。 3、然后点击【更多】选项，点击【椭圆】工具。 4、弹出【椭圆】面板，大半径设置：50mm，小半径设置：25mm。 5、限制勾选封闭，起始角：0，终止角：180角，旋转角度：0。 6、中心指定点，点击坐标原点。 7、点击好的坐标点后，点击【确定】。 8、这样也就可以创建一个【半个椭圆弧】。
