solidworks2024如何向两侧对称旋转曲面的方法

时间：2025-08-27 10:24:11  作者：彭老师
新手怎么了解solidworks2024如何向两侧对称旋转曲面的方法。具体操作过程步骤如下：

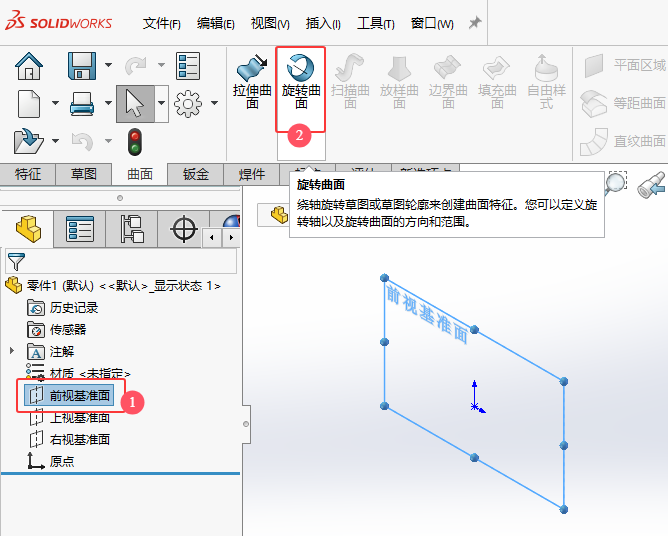

1、打开Solidworks2024软件，新建零件，点击前视基准面。点击旋转曲面。如下图：

solidworks2024如何向两侧对称旋转曲面的方法第1步

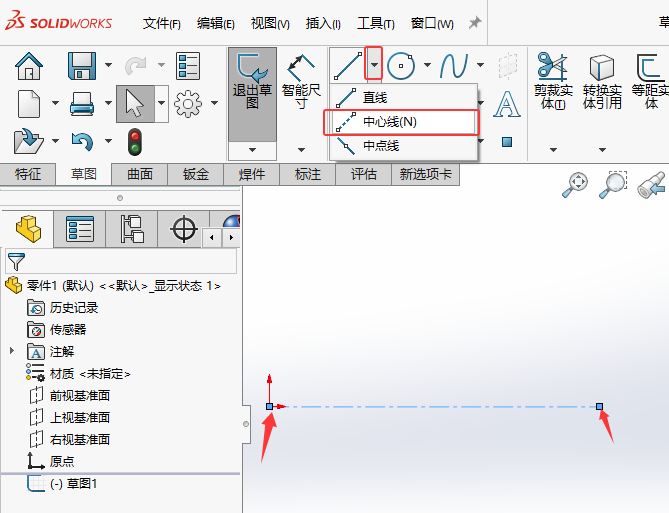

2、点击中心线工具，绘制一条旋转中心轴线。

solidworks2024如何向两侧对称旋转曲面的方法第2步

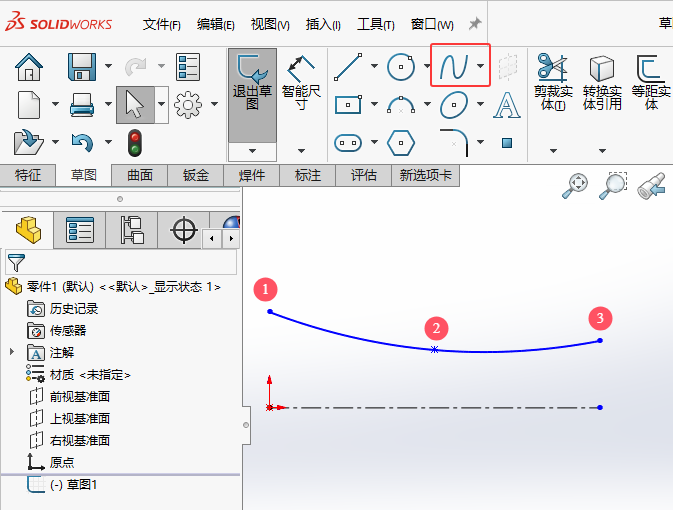

3、然后再使用曲线工具，绘制一条曲线出来。

solidworks2024如何向两侧对称旋转曲面的方法第3步

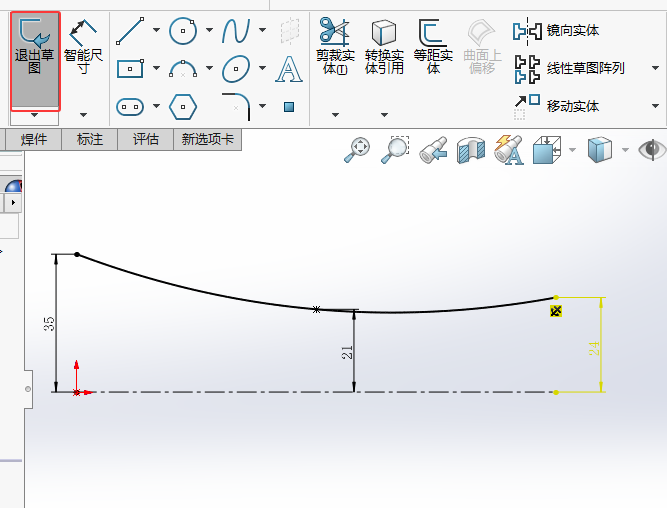

4、然后给曲线设置尺寸约束固定。再点击退出草图。

solidworks2024如何向两侧对称旋转曲面的方法第4步

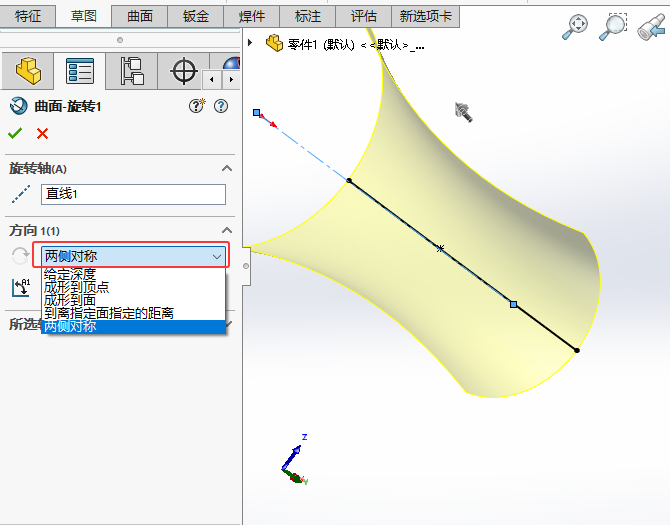

5、进入曲面-旋转设置，旋转轴选择：中心轴线。方向：选择两侧对称。

solidworks2024如何向两侧对称旋转曲面的方法第5步

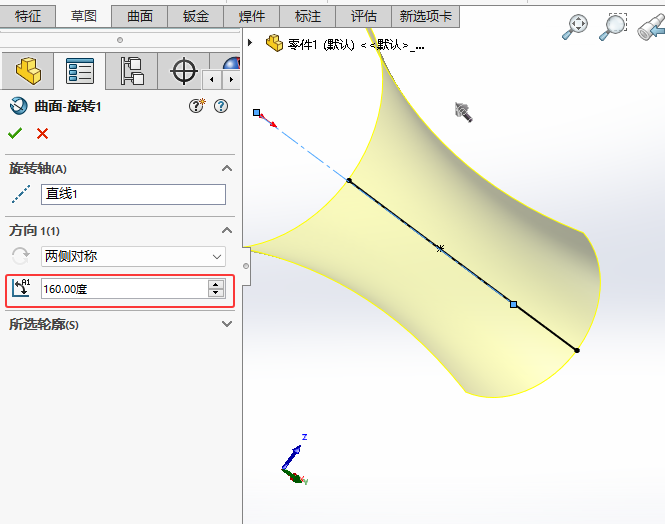

6、旋转角度：160度。

solidworks2024如何向两侧对称旋转曲面的方法第6步

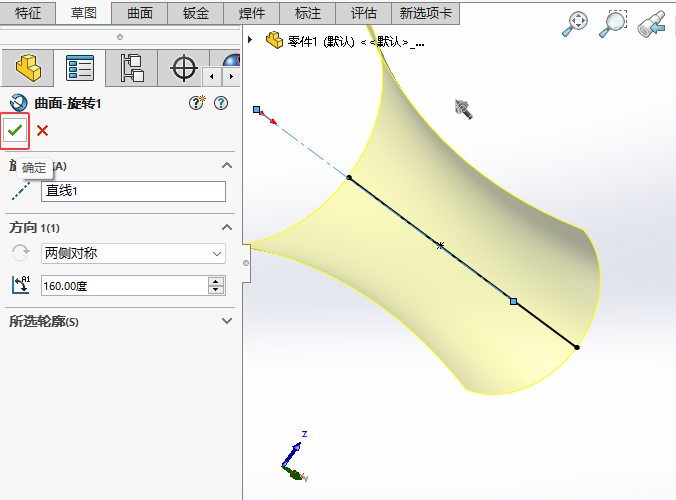

7、然后再点击确定即可。

solidworks2024如何向两侧对称旋转曲面的方法第7步

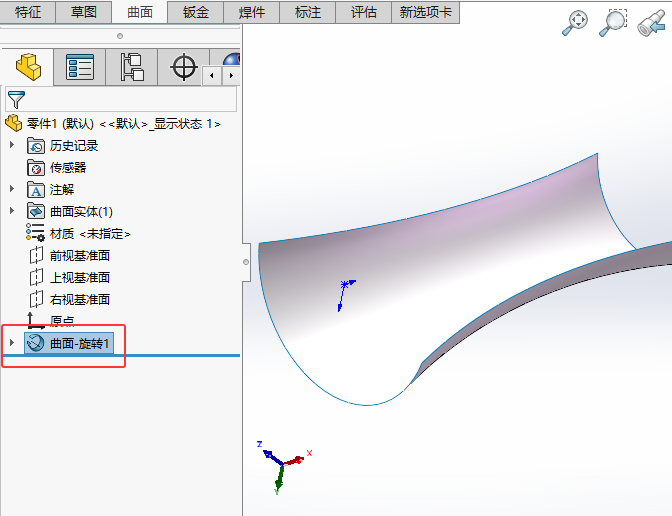

8、这样就向两侧对称旋转了80度，共160度。

solidworks2024如何向两侧对称旋转曲面的方法第8步
