Solidworks2024绘制一个简单的圆管曲面的方法

时间：2025-10-17 11:25:06  作者：彭老师
以下介绍的是Solidworks2024绘制一个简单的圆管曲面的方法，具体绘制的方法步骤如下：

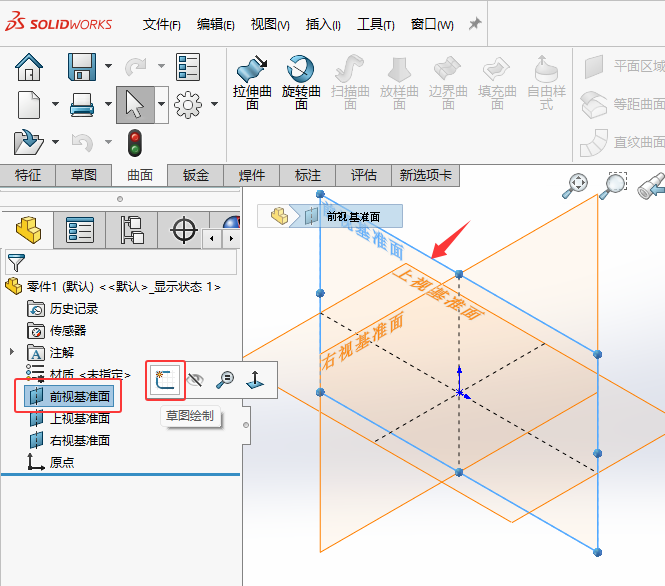

1、打开solidworks2024软件，新建零件，然后选择前视基准面，点击草图绘制选项。

Solidworks2024绘制一个简单的圆管曲面的方法第1步

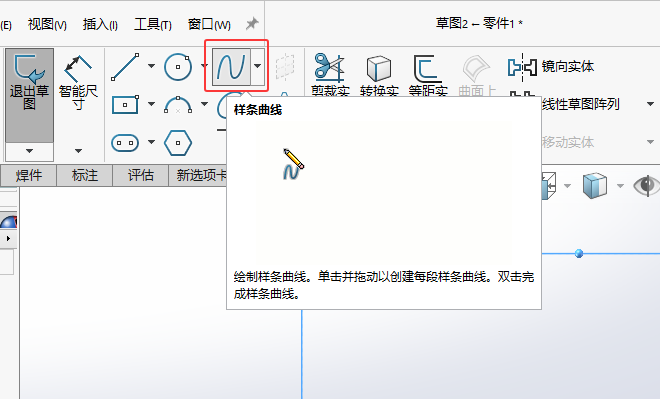

2、然后再点击样条曲线工具。

Solidworks2024绘制一个简单的圆管曲面的方法第2步

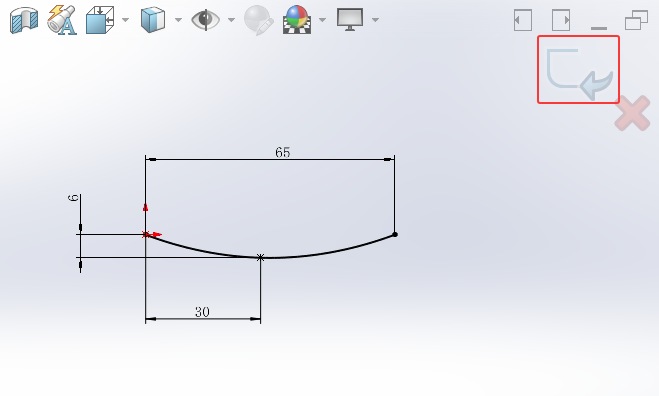

3、绘制一条曲线出来，并点击确定即可。

Solidworks2024绘制一个简单的圆管曲面的方法第3步

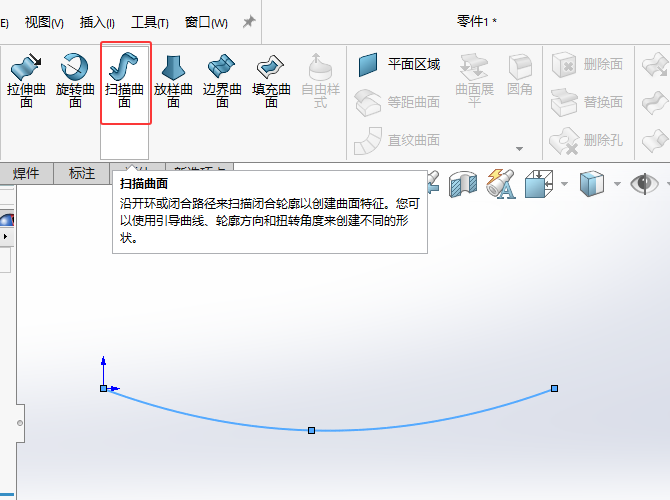

4、选择曲线对象，点击扫描曲面工具。

Solidworks2024绘制一个简单的圆管曲面的方法第4步

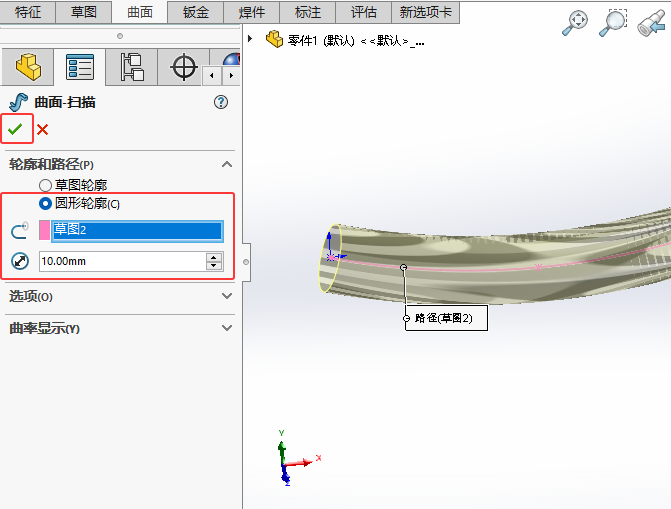

5、勾选【圆形轮廓】，路径选择曲线对象，直径输入10mm。

Solidworks2024绘制一个简单的圆管曲面的方法第5步

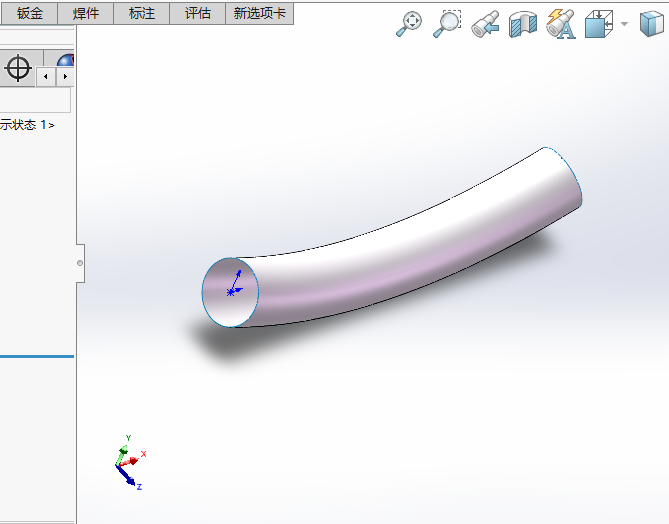

6、这样就扫描成了一个圆管曲面对象。

Solidworks2024绘制一个简单的圆管曲面的方法第6步
