| 以下介绍的是SolidWorks建模一个相互配合零件的详细方法，具体操作过程步骤如下： |
|

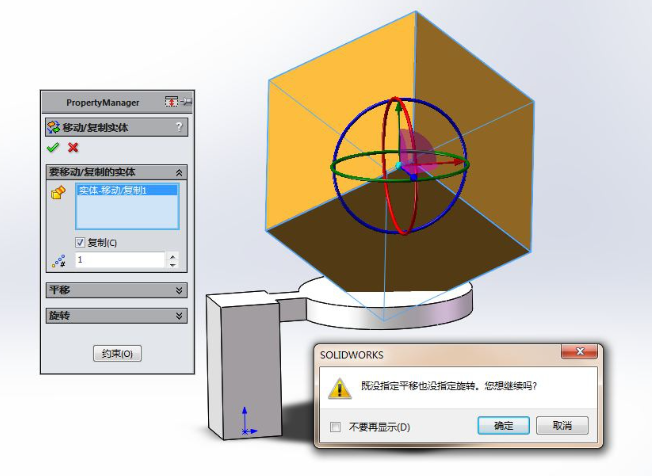

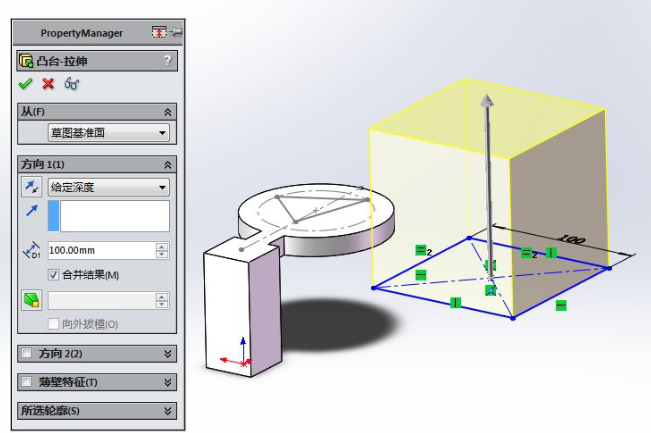

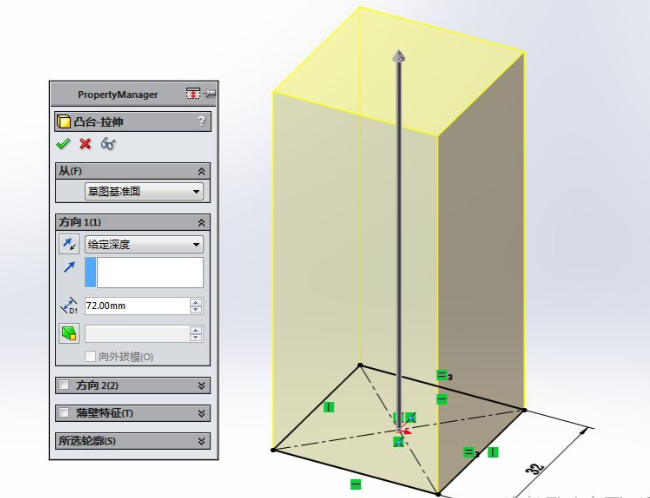

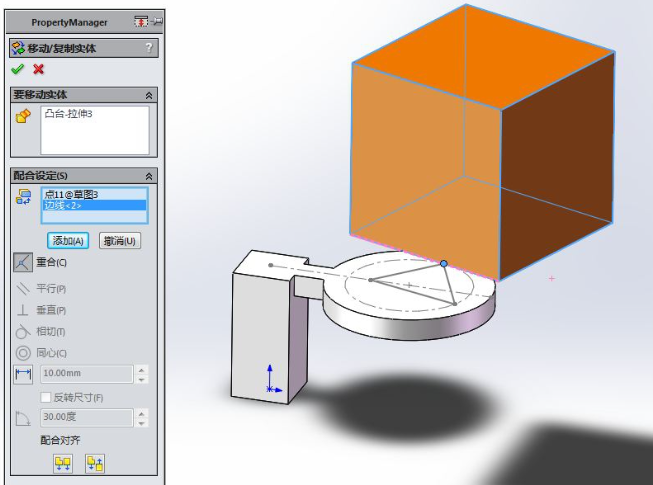

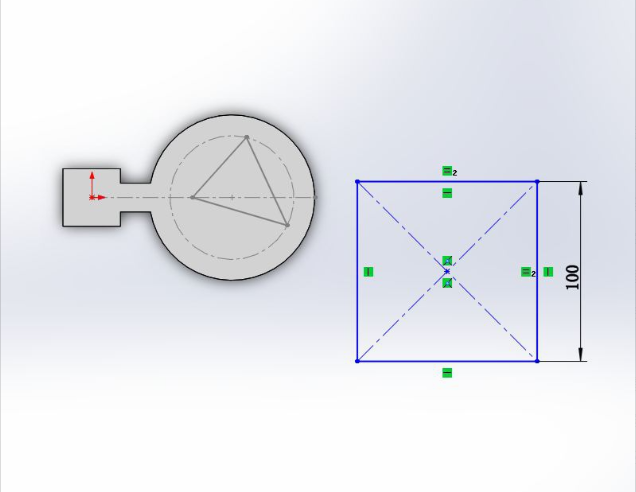

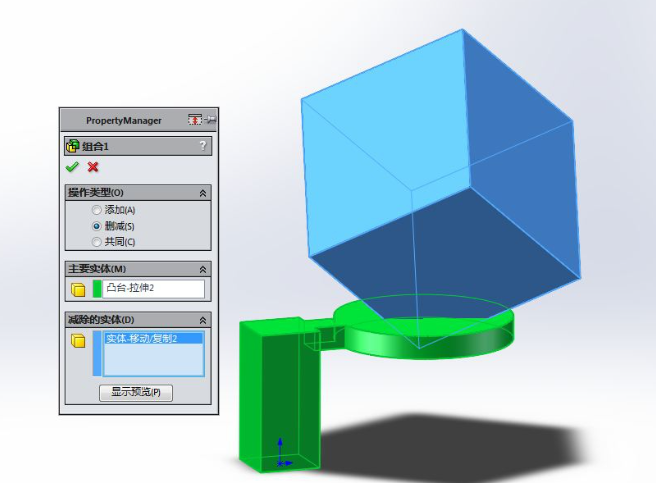

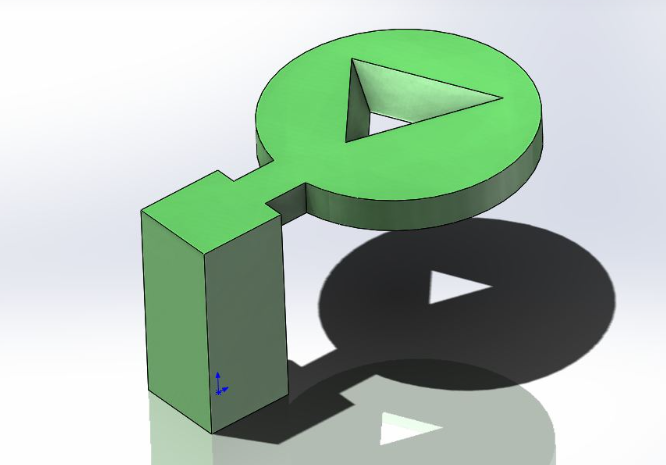

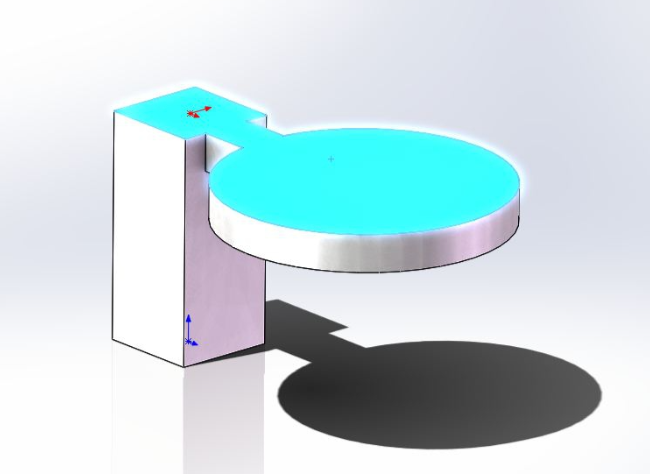

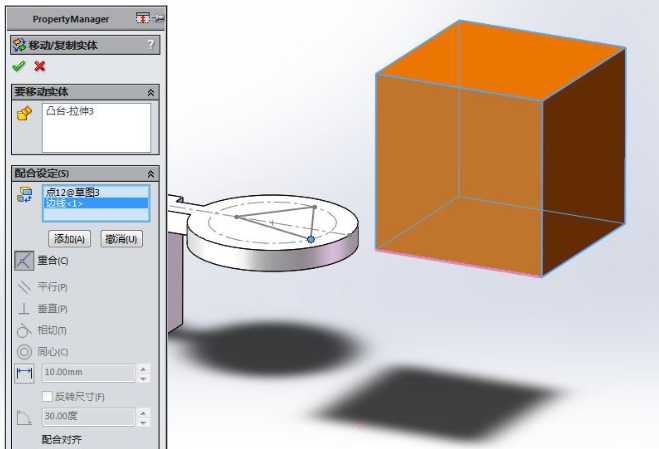

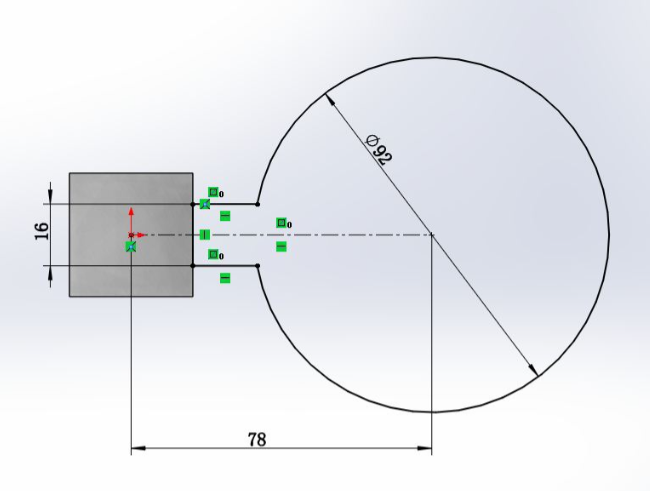

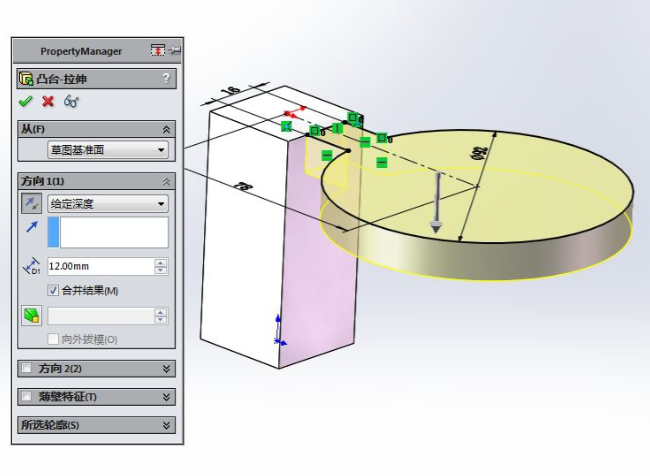

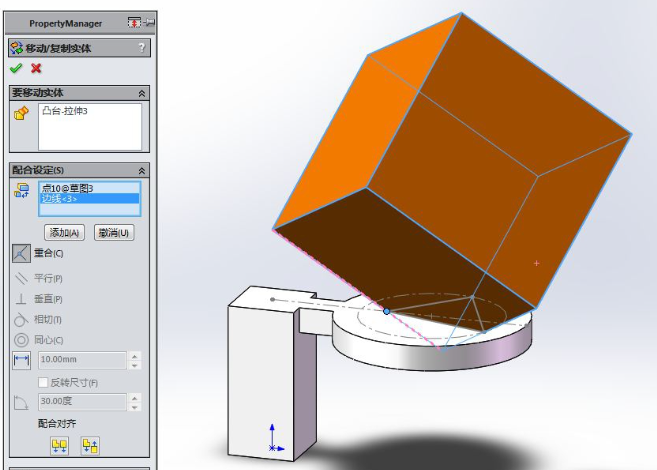

建模步骤： 1、打开solidworks软件，新建零件，在上视基准面上，草绘正方形对象，确定，拉伸凸台，深度72mm，点击确定。  2、再点立方体顶面，进入草绘，正视于，草绘图形对象。  3、再点击拉伸凸台，反向拉伸，深度12mm。  4、再点蓝色面，进入草绘，正视于。  5、草绘图形如下，退出草绘即可。  6、上视基准面，草绘100*100的正方形。  7、拉伸凸台，深度100 。  8、移动/复制实体，约束，配合设定：三角形的端点和立方体的边线。  9、点添加，三角形端点和另一条相邻的边线。  10、添加，三角形端点和第三条相邻的边线。  11、移动/复制实体。原地复制一个立方体。  12、组合—删减，主要实体为绿色实体，删除的实体为复制的立方体。  13、最后效果图：
|
|
|
