SolidWorks画带弧形曲面塑料盒的详细方法

时间：2025-10-21 22:24:48  作者：彭老师
以下介绍的是SolidWorks画带弧形曲面塑料盒的详细方法，具体绘制的方法步骤如下：

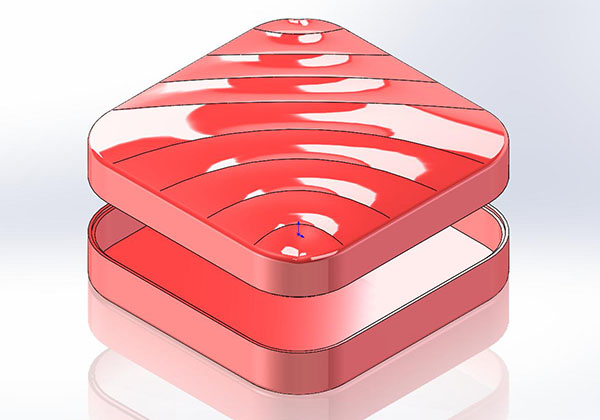

效果图：
SolidWorks画带弧形曲面塑料盒的详细方法第1步

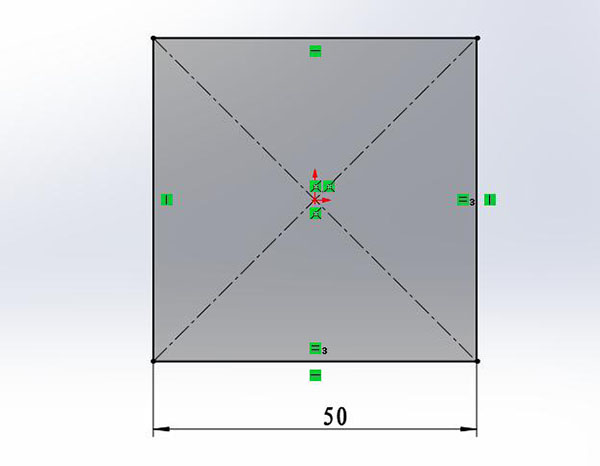

1、【上视基准面】画中心矩形，添加：相等几何关系。
SolidWorks画带弧形曲面塑料盒的详细方法第2步

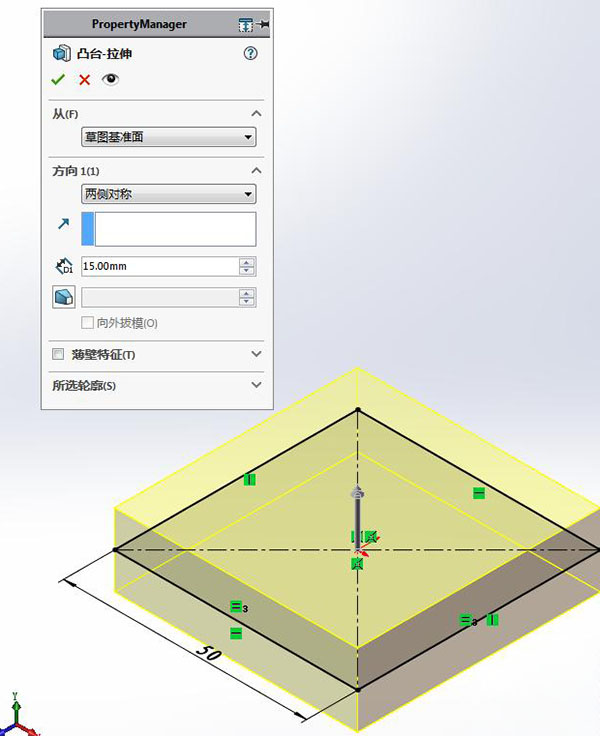

2、【拉伸凸台】两侧对称：15 。
SolidWorks画带弧形曲面塑料盒的详细方法第3步

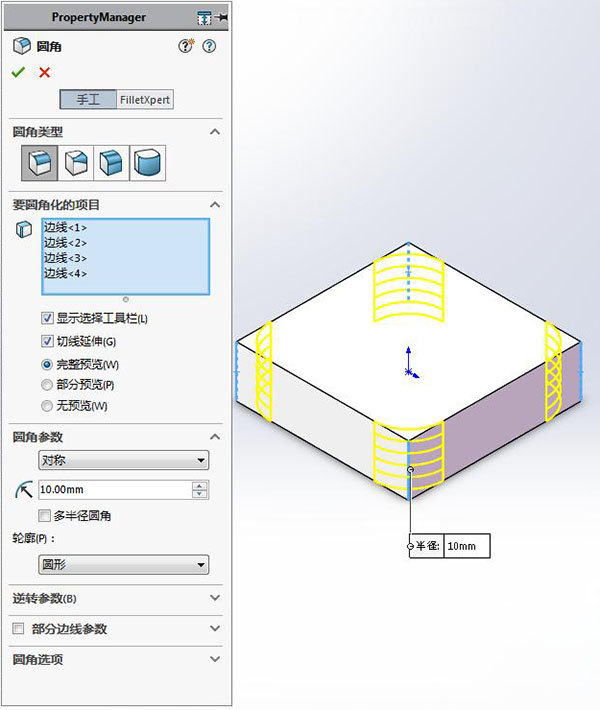

3、【圆角】半径：10 。
SolidWorks画带弧形曲面塑料盒的详细方法第4步

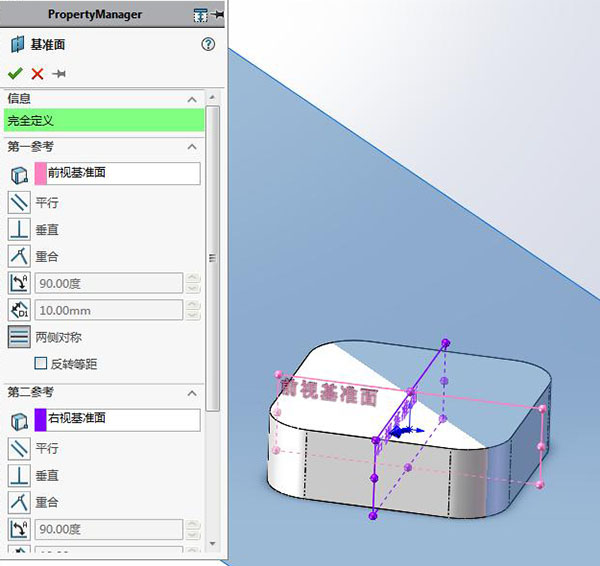

4、【基准面1】参考：前视基准面+右视基准面。
SolidWorks画带弧形曲面塑料盒的详细方法第5步

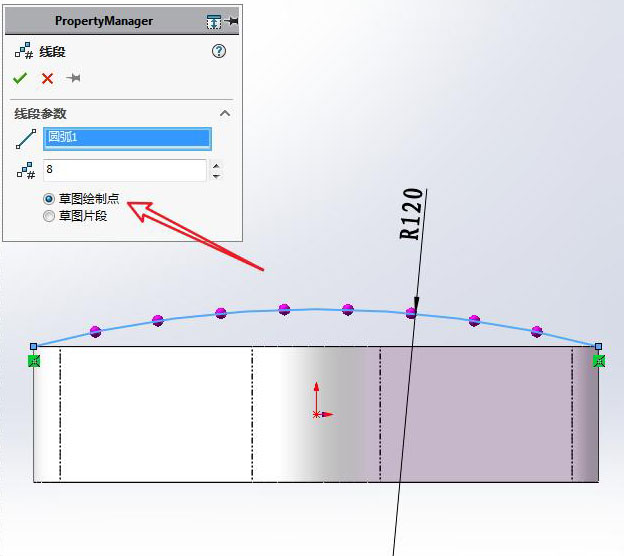

5、【基准面1】上画圆弧，【工具】-【草图工具】-【线段】草图绘制点：8个。

SolidWorks画带弧形曲面塑料盒的详细方法第6步

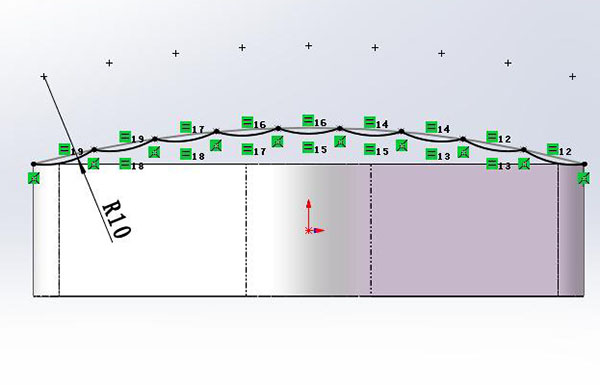

6、还是在【基准面1】画圆弧，所有圆弧添加：相等几何关系。
SolidWorks画带弧形曲面塑料盒的详细方法第7步

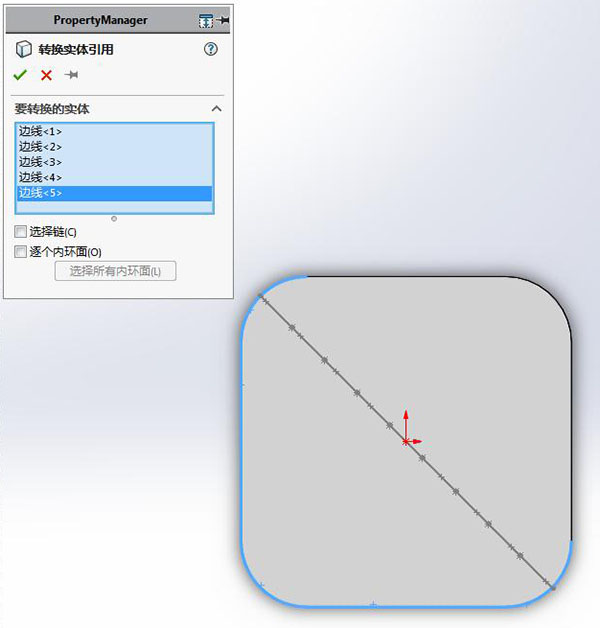

7、立方体顶面画草图，【转换实体引用】蓝色边线。
SolidWorks画带弧形曲面塑料盒的详细方法第8步

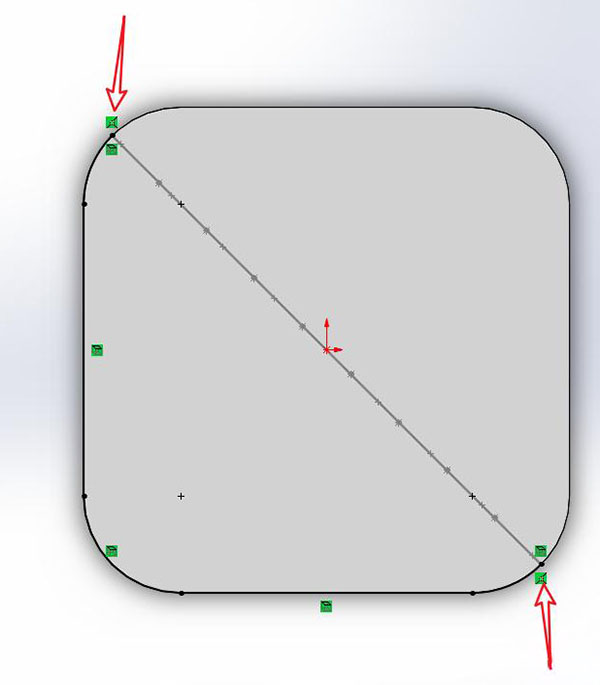

7-1、拖动两个圆弧，重合到中点。
SolidWorks画带弧形曲面塑料盒的详细方法第9步

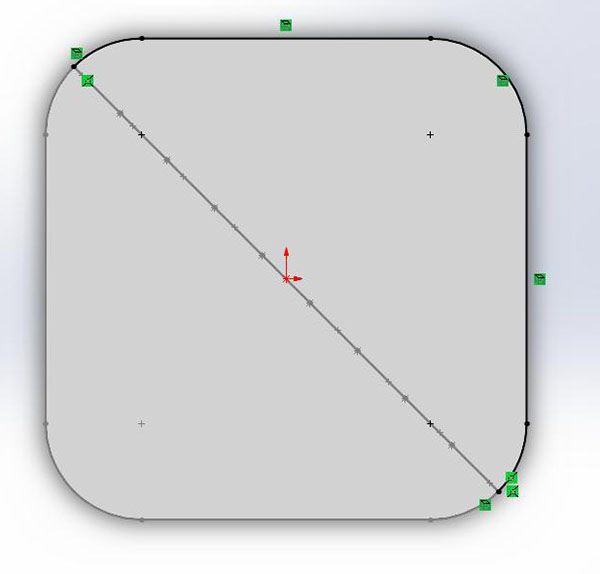

8、另一侧相同。
SolidWorks画带弧形曲面塑料盒的详细方法第10步

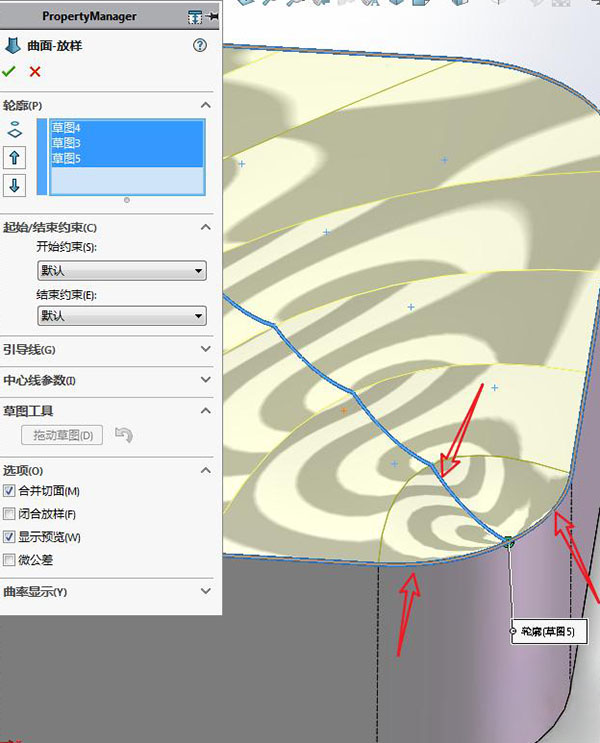

9、【曲面放样】轮廓：依次选择三个草图。

SolidWorks画带弧形曲面塑料盒的详细方法第11步

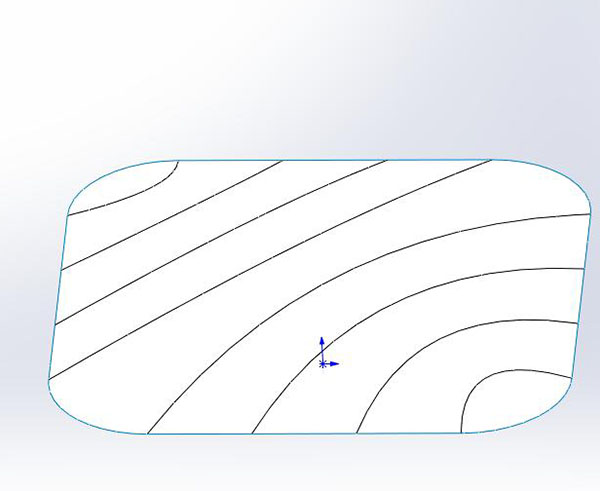

11、效果图：

SolidWorks画带弧形曲面塑料盒的详细方法第12步

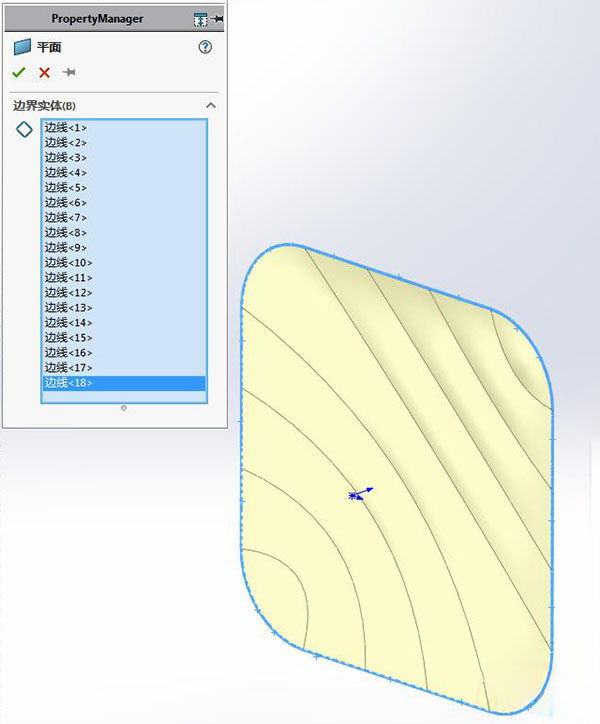

12、【平面区域】选择边线。（隐藏立方体或孤立曲面）

SolidWorks画带弧形曲面塑料盒的详细方法第13步

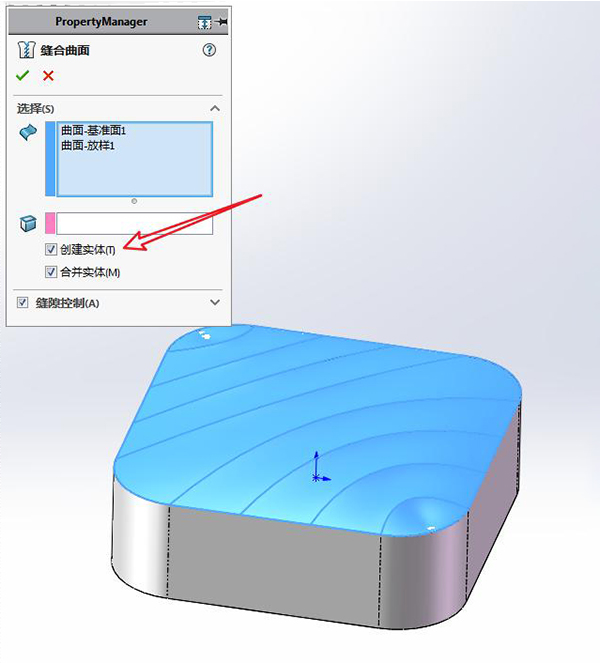

13、【曲面缝合】勾选：创建实体。

SolidWorks画带弧形曲面塑料盒的详细方法第14步

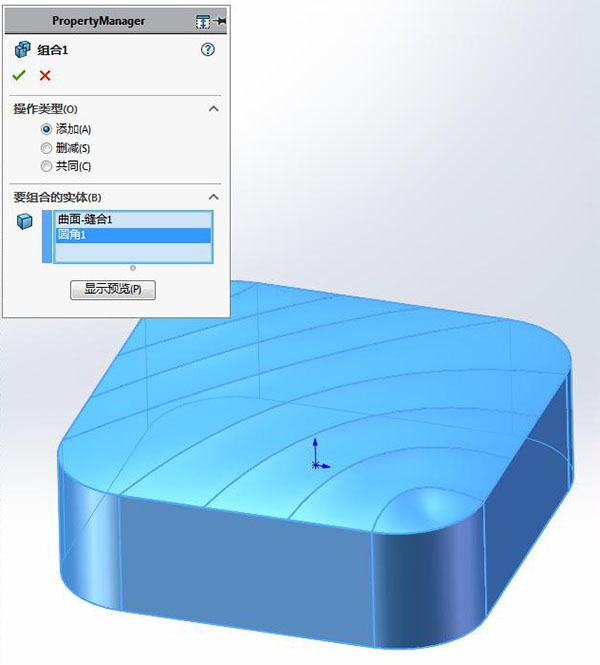

12、【组合】。

SolidWorks画带弧形曲面塑料盒的详细方法第15步

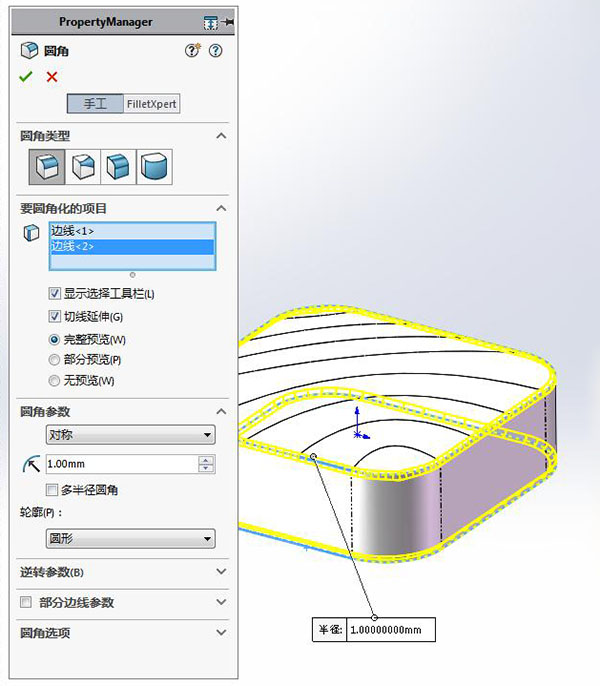

12、【圆角】半径：1 。

SolidWorks画带弧形曲面塑料盒的详细方法第16步

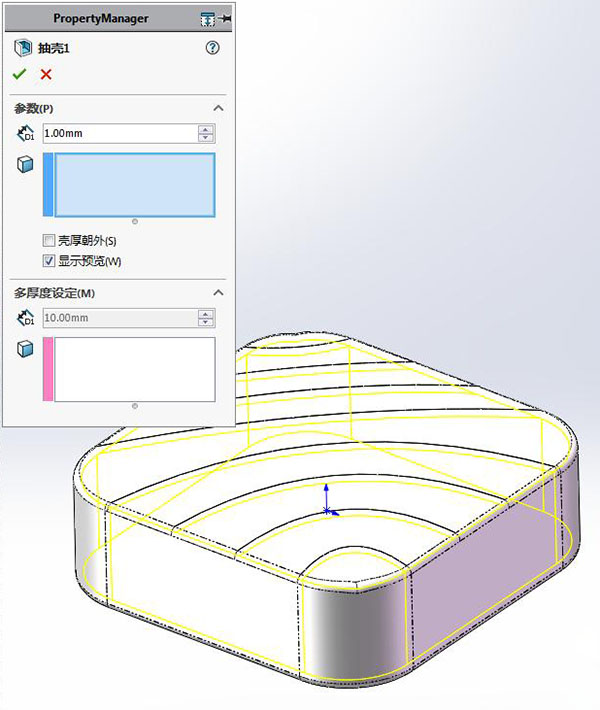

13、【抽壳】厚度：1 ，不选择任何面。
SolidWorks画带弧形曲面塑料盒的详细方法第17步

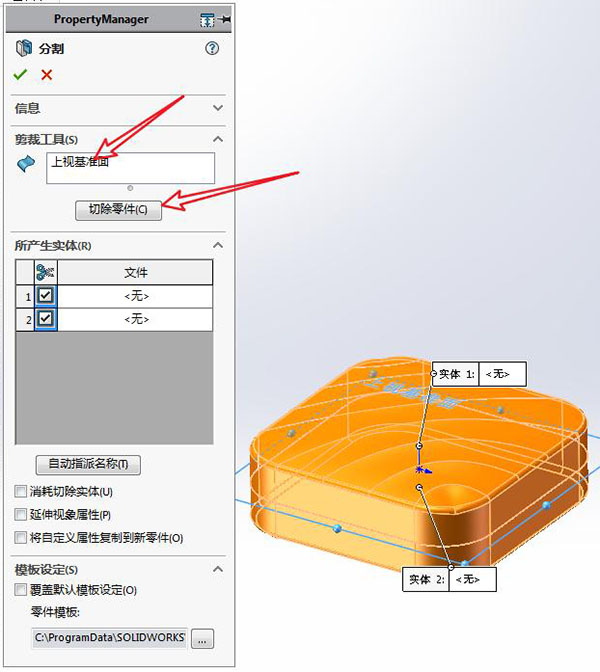

14、【分割】剪裁工具：上视基准面；切除零件 。

SolidWorks画带弧形曲面塑料盒的详细方法第18步

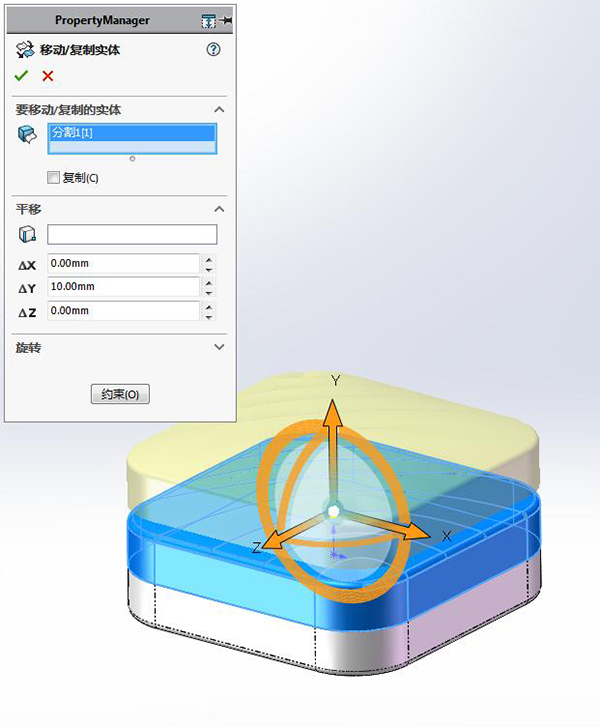

16、【移动/复制实体】把顶盖向上移动一段距离。
SolidWorks画带弧形曲面塑料盒的详细方法第19步

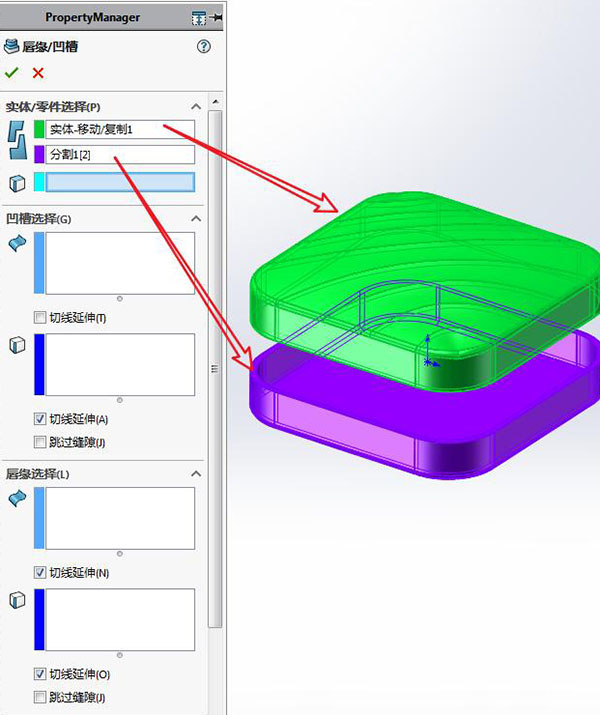

17、【唇缘/凹槽】凹槽实体：顶盖；唇缘实体：下方实体。

SolidWorks画带弧形曲面塑料盒的详细方法第20步

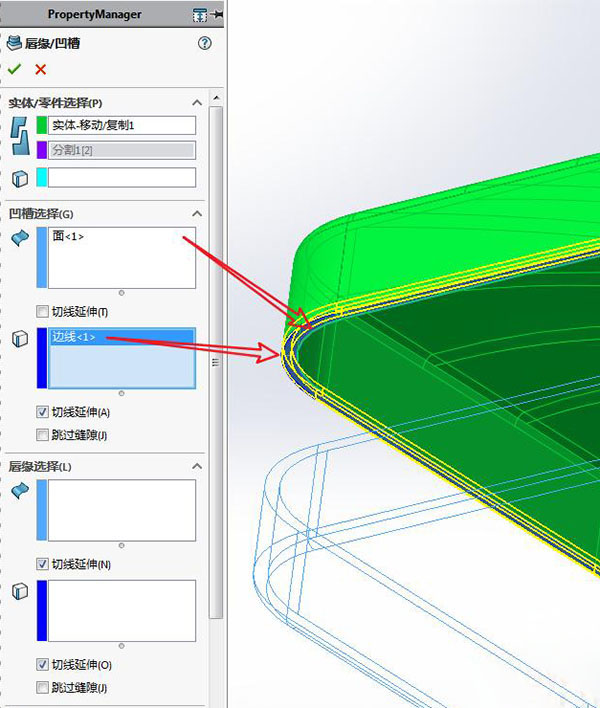

17-1、生成凹槽的面：绿色实体的断面；凹槽边线：外侧边线。

SolidWorks画带弧形曲面塑料盒的详细方法第21步

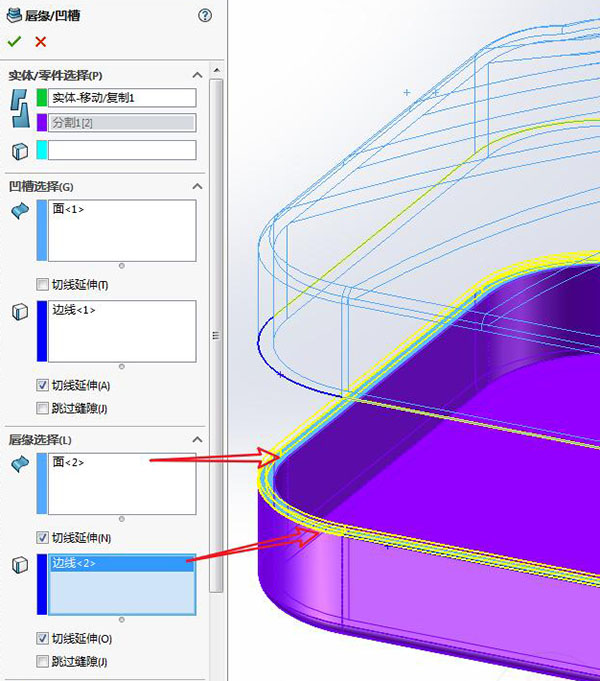

17-2、生成唇缘的面：下方实体断面；唇缘边线：外侧边线。
SolidWorks画带弧形曲面塑料盒的详细方法第22步

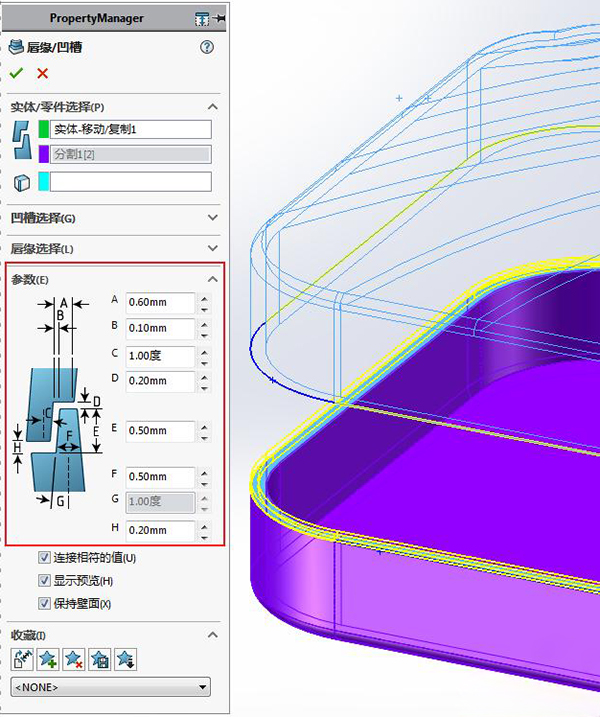

17-3、修改参数：
SolidWorks画带弧形曲面塑料盒的详细方法第23步

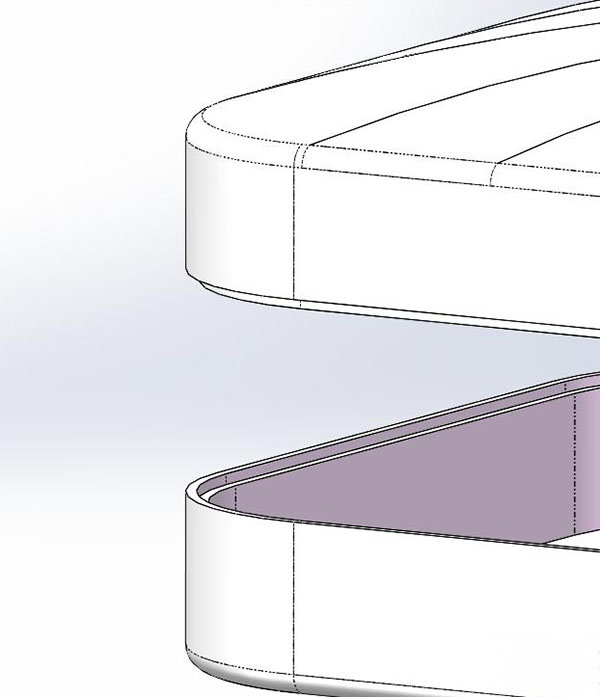

18、完成。

SolidWorks画带弧形曲面塑料盒的详细方法第24步
