用SolidWorks画一个波形弹簧的详细方法

时间：2025-10-21 22:43:14  作者：彭老师
以下介绍的是用SolidWorks画一个波形弹簧的详细方法，具体绘制的方法步骤如下：

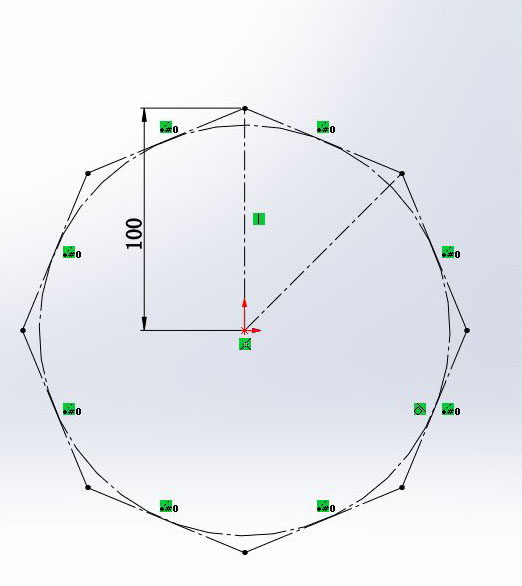

1、打开Solidworks软件，新建零件，在上视基准面上，画8边形。
用SolidWorks画一个波形弹簧的详细方法第1步

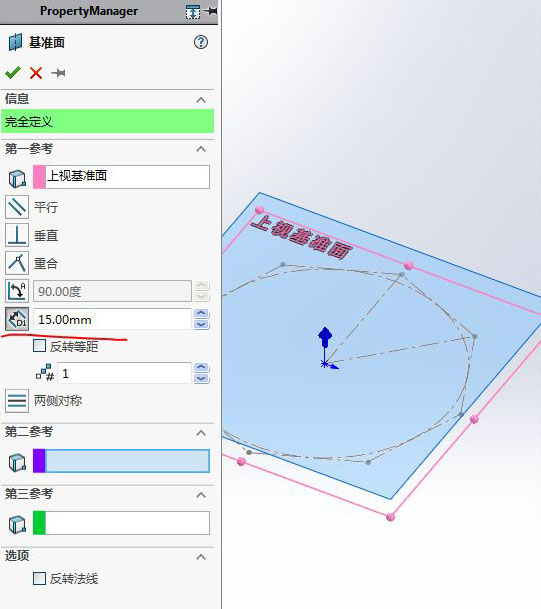

2、新建基准面，距离上视基准面：15 。
用SolidWorks画一个波形弹簧的详细方法第2步

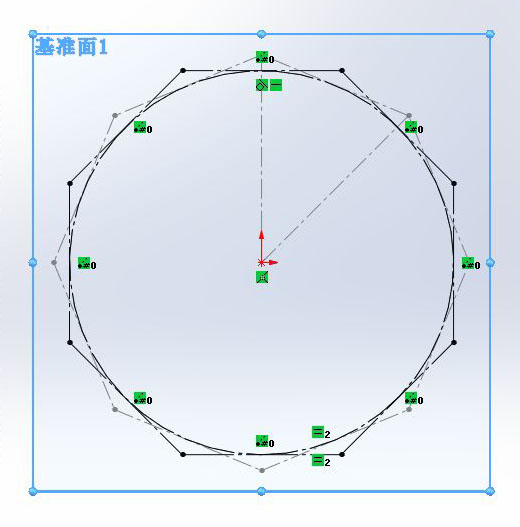

3、在新建的基准面上画8边形。
用SolidWorks画一个波形弹簧的详细方法第3步

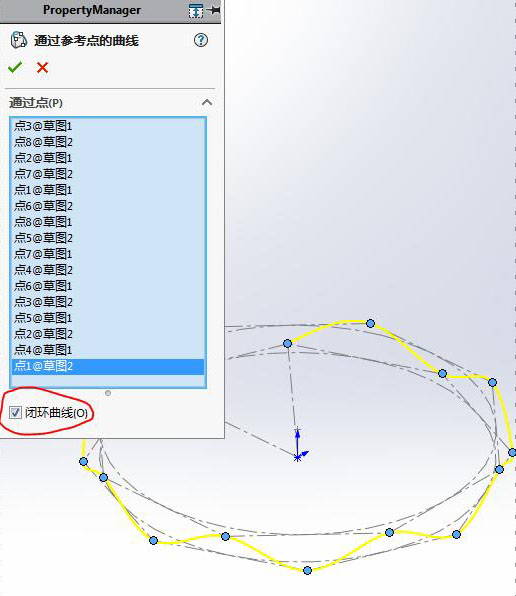

4、通过参考点的曲线，依次选中上下的端点，闭环曲线。
用SolidWorks画一个波形弹簧的详细方法第4步

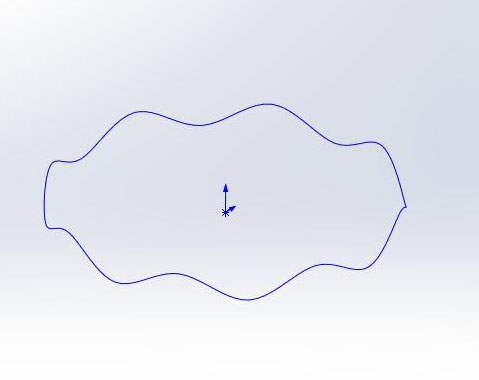

4-1、这是曲面扫描的路径。
用SolidWorks画一个波形弹簧的详细方法第5步

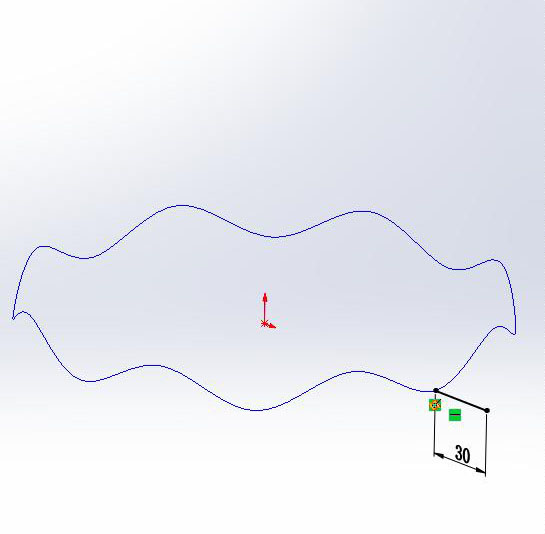

5、在前视基准面上画一根直线，端点与曲线穿透几何关系。
用SolidWorks画一个波形弹簧的详细方法第6步

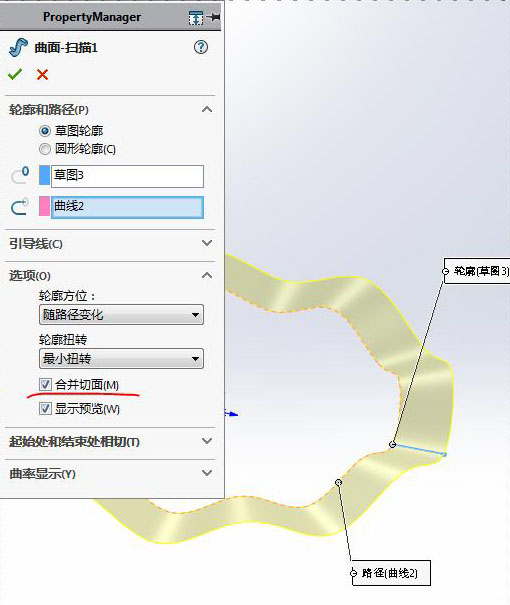

6、曲面扫描，直线为轮廓，曲线为路径。
用SolidWorks画一个波形弹簧的详细方法第7步

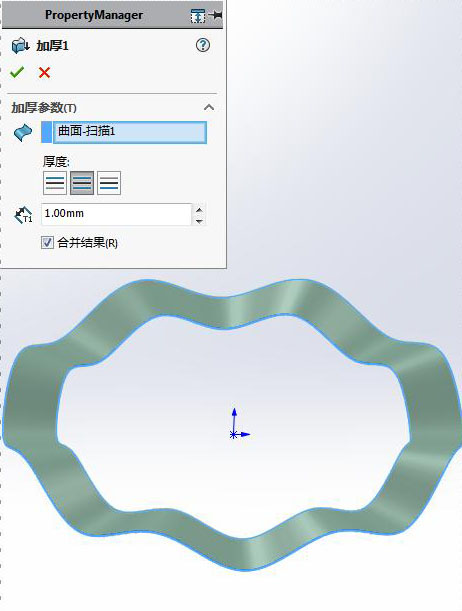

7、加厚，两侧对称：1 。
用SolidWorks画一个波形弹簧的详细方法第8步

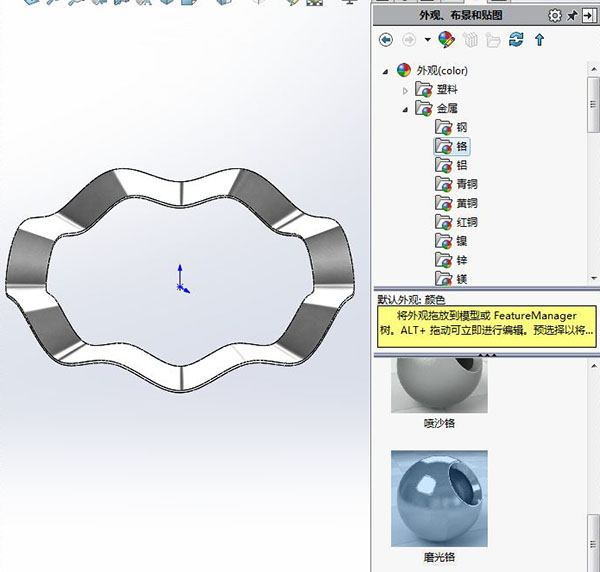

8、添加外观。
用SolidWorks画一个波形弹簧的详细方法第9步
