cad2026直线与圆相切怎么画

时间：2026-01-03 22:36:34  作者：彭老师
cad2026直线与圆相切怎么画的详细方法，具体操作过程步骤如下：
cad直线与圆相切的画法

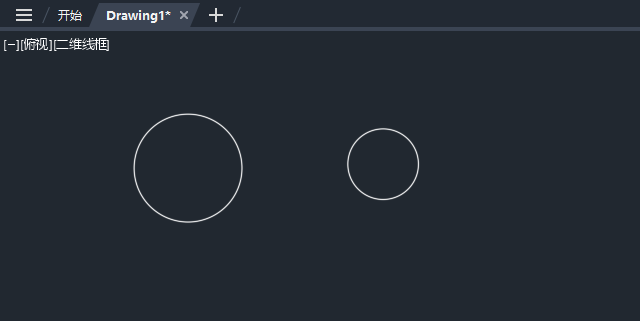

1、在CAD2026文档中，使用椭圆工具，创建两个小圆出来。

cad2026直线与圆相切怎么画第1步

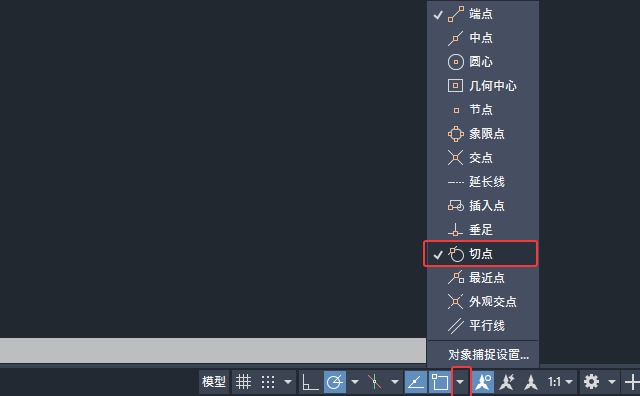

2、点击对象捕捉设置，勾选切点模式。

cad2026直线与圆相切怎么画第2步

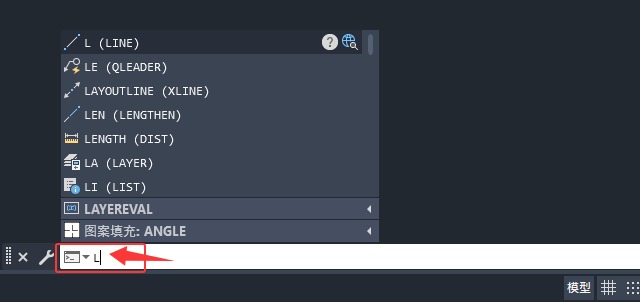

3、在命令行中，输入L直线命令，空格。

cad2026直线与圆相切怎么画第3步

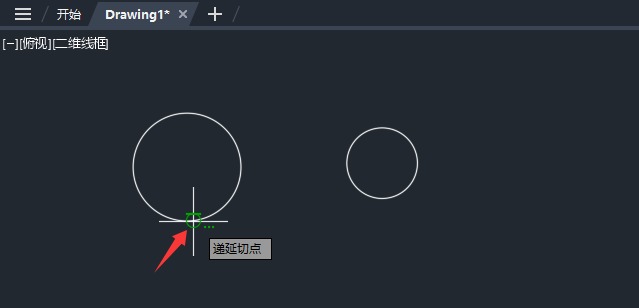

4、选择大圆的递延切点，点击确定一下。

cad2026直线与圆相切怎么画第4步

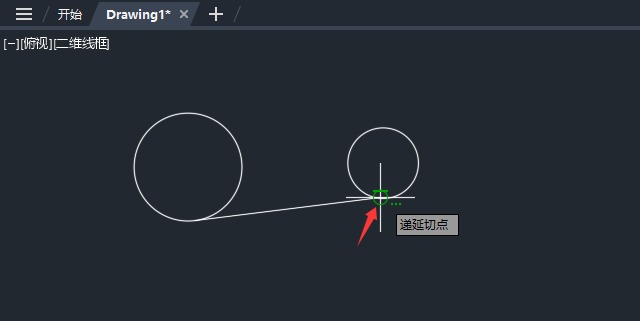

5、再选择小圆的递延切点，点击确定一下。

cad2026直线与圆相切怎么画第5步

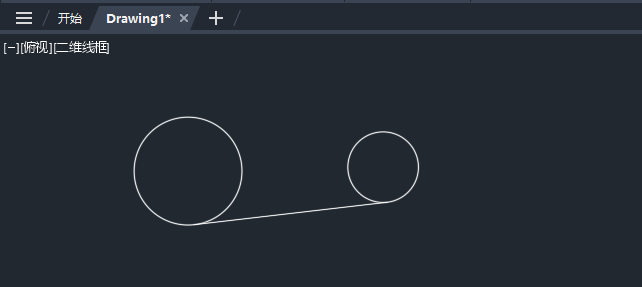

6、按ESC键，退出直线命令，就完成了直线与圆相切线的绘制。

cad2026直线与圆相切怎么画第6步
