cad2026怎么阵列圆形的详细方法

时间：2026-01-04 12:52:28  作者：彭老师
以下介绍的是cad2026怎么阵列圆形的详细方法，具体操作过程步骤如下：
cad怎么阵列圆形的详细方法

1、打开CAD2026软件，新建一个空白文档，绘制两个圆形进行修剪成下面的图形即可。

cad2026怎么阵列圆形的详细方法第1步

2、然后再点击阵列里面的环形阵列工具选项。

cad2026怎么阵列圆形的详细方法第2步

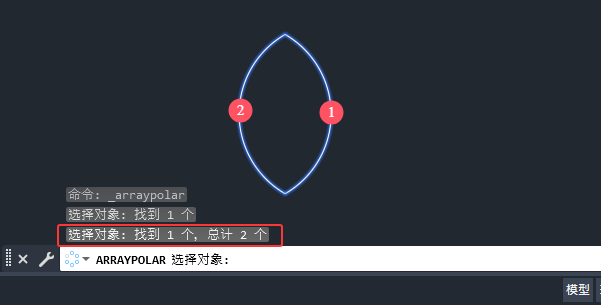

3、然后选择两个圆形对象即可，空格即好。

cad2026怎么阵列圆形的详细方法第3步

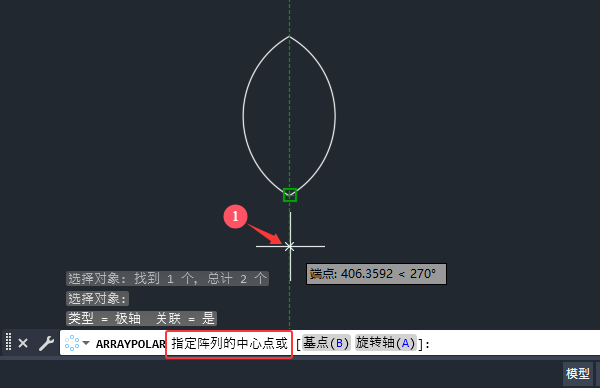

4、然后指定阵列的中心点即可。

cad2026怎么阵列圆形的详细方法第4步

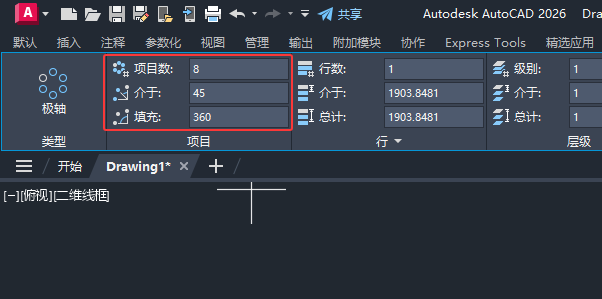

5、然后设置项目数：8，填充角度：360度即可。

cad2026怎么阵列圆形的详细方法第5步

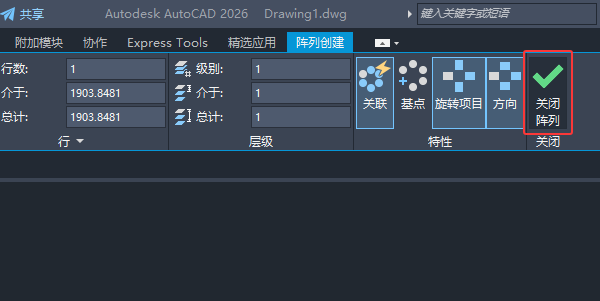

6、设置好后，点击关闭阵列即可。

cad2026怎么阵列圆形的详细方法第6步

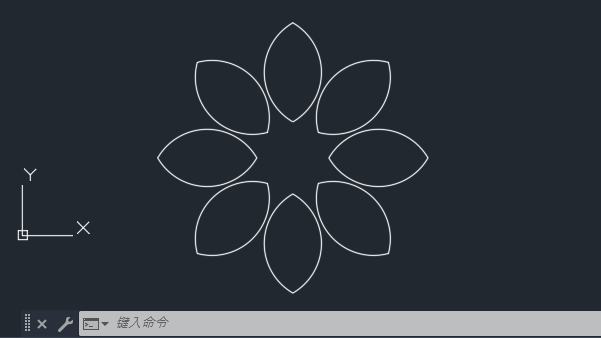

7、这样就完成了阵列圆形了。

cad2026怎么阵列圆形的详细方法第7步
