cad2026中怎样画圆阵列 - 软件自学网

您的位置：首页 > CAD教程 > cad2026中怎样画圆阵列 返回首页

时间：2026-01-09 20:44:50 作者：彭老师

cad中怎样画圆阵列

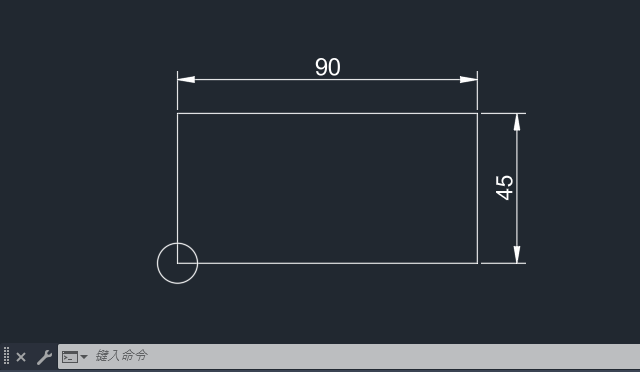

1、打开CAD2026软件，创建一个90x45mm矩形，然后再绘制一个半径为6的小圆。

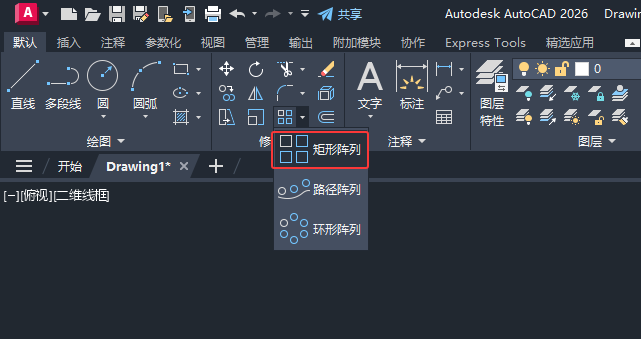

2、然后点击阵列里面的矩形阵列选项。

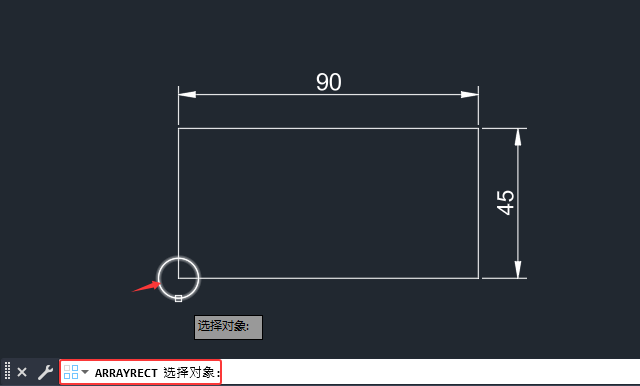

3、选择对象，选择小圆对象后空格。

4、然后进入设置选项，

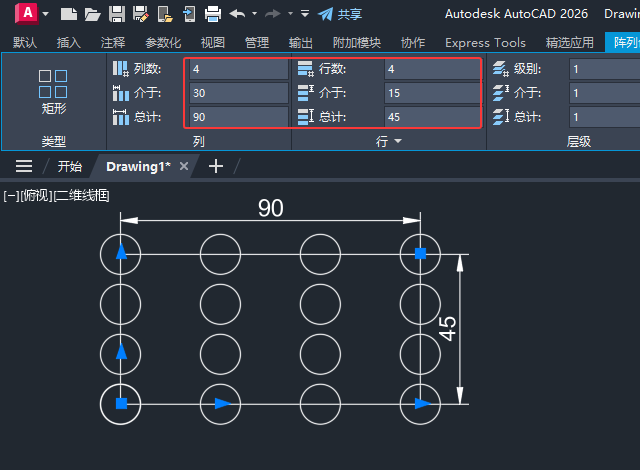

5、列数与介于参数为4，30，90，行数与介于参数：4，15，45即可。

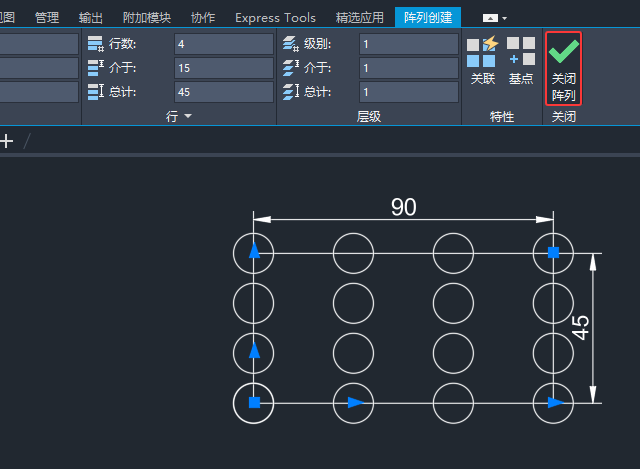

6、设置好了阵列参数后，点击关闭阵列即可。

7、这样就完成了CAD中怎样画圆阵列的方法。
