UGNX10.0部件建模概述介绍

  • 浏览:1772
  • 发布时间:2021-08-29 10:09:10
UGNX10.0部件建模概述介绍

不论设计单独部件还是设计装配中的部件,设计时所遵循的建模流程都是一样的。每一步所做的决定取决于您的设计目标。

前述

在NX中设计部件的一些主要流程步骤如下。

适用环境/工具

型号:台式电脑

系统:Win10系统

软件:UGNX10.0软件

功能和快捷键

UGNX10.0部件建模概述,暂无快捷键。

操作步骤/方法

方法1

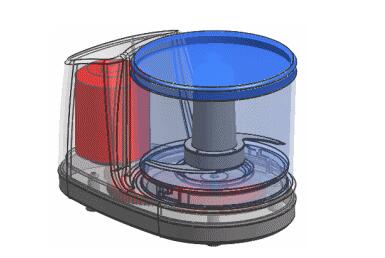

1 首先新建文件:为部件模型创建一个空文件。将空文件作为新组件添加到装配中,以在装配关联中设计部件。在装配中设计部件,以与其他部件正确配合、对齐,并避免造成无意的干涉。
UGNX10.0部件建模概述介绍第1步

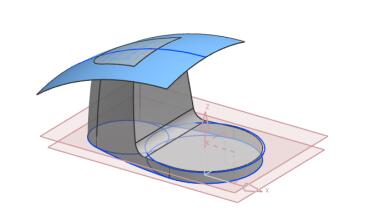

2 定义建模策略:决定最终部件是实体还是片体。这将影响建模策略,即首先构建哪些特征。大多数模型首选实体,因为实体提供体积和质量的明确定义。片体有时用于加工或仿真。片体还可以用作实体模型的修剪工具
UGNX10.0部件建模概述介绍第2步

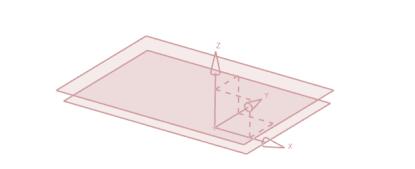

3 创建基准:创建基准坐标系和基准平面,以定位建模特征。对于接下来添加的特征而言,这些基准构成特征关联的链头。
UGNX10.0部件建模概述介绍第3步

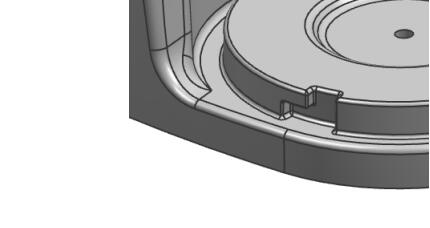

4 创建特征:根据建模策略创建特征。从拉伸、旋转或扫掠等设计特征开始定义基本形状。这些特征通常使用草图定义截面。继续添加其他特征以设计模型。最后添加边倒圆、倒斜角和拔模等详细特征以完成模型。
UGNX10.0部件建模概述介绍第4步
END

注意事项/总结

希望能通过以上的UGNX10.0部件建模概述介绍,能帮助到UGNX初学者。
