UGNX10.0拉伸如何从曲线的截面形成实体

  • 浏览:911
  • 发布时间:2021-08-29 10:29:17
UGNX10.0拉伸如何从曲线的截面形成实体

下面给大家分享的是UGNX10.0拉伸如何从曲线的截面形成实体的方法,希望能帮助到大家!

前述

使用拉伸命令可创建实体或片体,方法是选择曲线、边、面、草图或曲线特征的一部分并将它们延伸一段线性距离。

适用环境/工具

型号:台式电脑

系统:Win10系统

软件:UGNX10.0软件

功能和快捷键

暂无快捷键。

操作步骤/方法

方法1

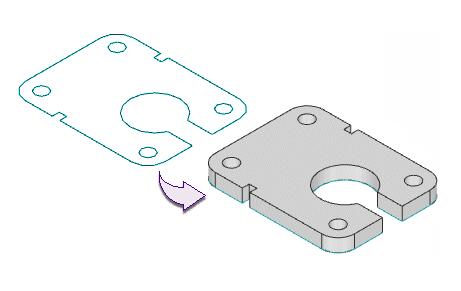

1 下例显示拉伸如何从曲线的截面形成实体。
UGNX10.0拉伸如何从曲线的截面形成实体第1步
2 通过拖动距离手柄或指定距离值来调整拉伸特征的大小。
3 使用现有体对拉伸特征合并、减去或相交。
4 使用单个拉伸特征产生多个片体或实体。
5 使用面、基准平面或实体来修剪拉伸特征。
6 对拉伸特征添加拔模。
7 对拉伸特征添加偏置(从其基座截面起测量)。
END

注意事项/总结

使用的工具是拉伸工具,工具的位置是右键单击草图→拉伸即可。
