cad怎么移动到一定距离

  • 浏览:10794
  • 发布时间:2021-09-11 21:34:04
cad怎么移动到一定距离

移动对象是用MOVE命令来完成,是把一个对象的位置移到另一个新的位置上。

前述

下面给大家介绍的是cad怎么移动到一定距离的方法,具体操作步骤如下:

适用环境/工具

型号:台式电脑

系统:win11系统

软件:CAD2022软件

功能和快捷键

CAD移动的命令:MOVE

操作步骤/方法

方法1

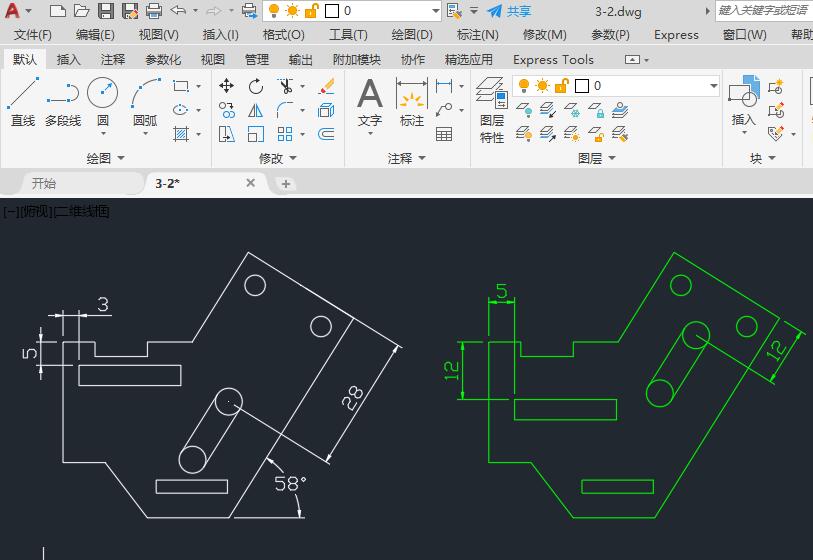

1 1、用CAD2022打开要移动的图形。如下图:
cad怎么移动到一定距离第1步

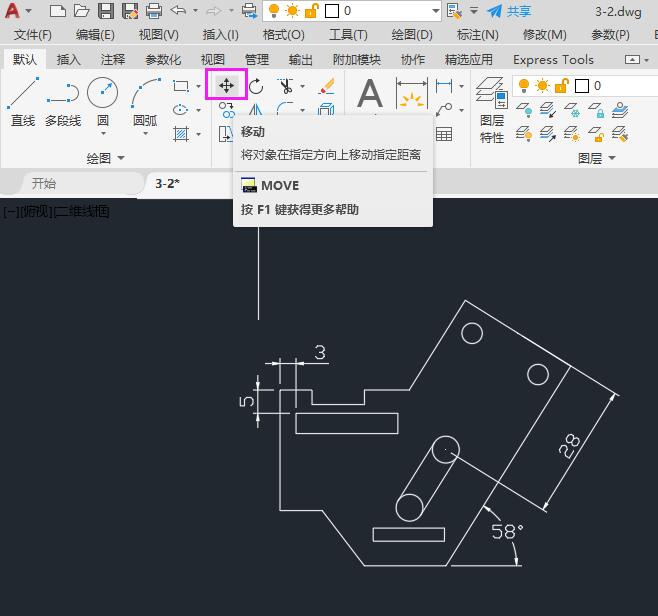

2 2、点击修改中的修动工具。或是输入M命令空格。
cad怎么移动到一定距离第2步

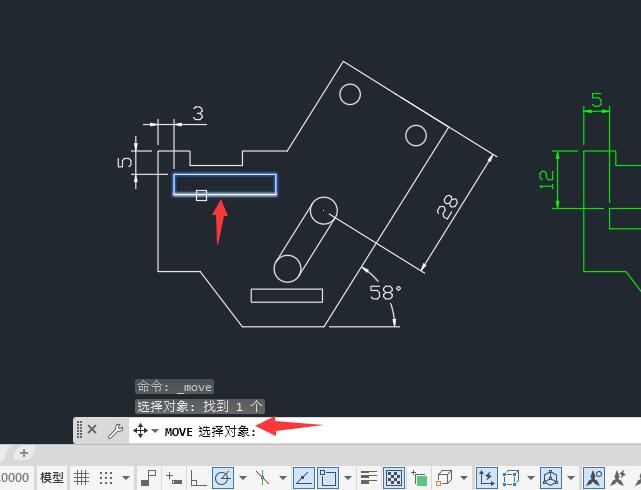

3 3、MOVE选择要移动的对象,选中矩形。
cad怎么移动到一定距离第3步

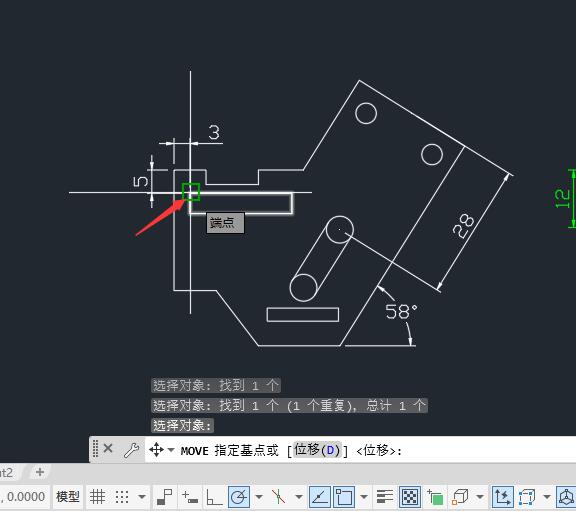

4 4、选择要移动时的基点,如下图:
cad怎么移动到一定距离第4步

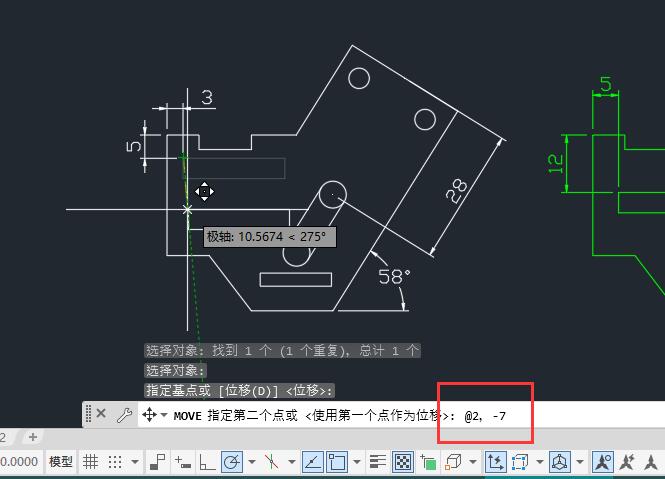

5 5、输入下一个位置的参数,@2,-7,代表向X的方向移动2,向Y的负方向移动7。
cad怎么移动到一定距离第5步
6 6、这样就完成了移动,与原来的位置就不一样了。
cad怎么移动到一定距离第6步
END

注意事项/总结

以上就是cad怎么移动到一定距离的方法,更多的CAD教程请关注软件自学网。
