CAD沿角度进行追踪并输入一个距离来捕捉到某个位置

极轴追踪引导光标的移动，使其移至指定的极轴角度和角度增量。

下面给大家分享的是CAD沿角度进行追踪并输入一个距离来捕捉到某个位置，希望能帮助到大家！

型号：台式电脑

系统：WIN10系统

软件：CAD2022软件

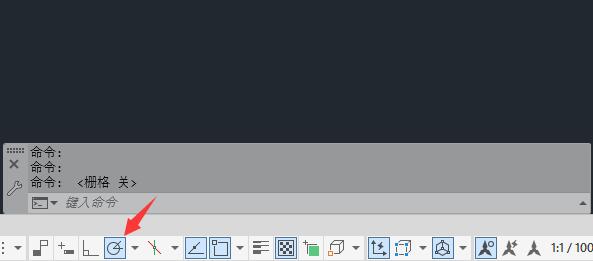

1 1、定义极轴追踪设置，在状态栏上，右键单击“极轴追踪”。
CAD沿角度进行追踪并输入一个距离来捕捉到某个位置第1步

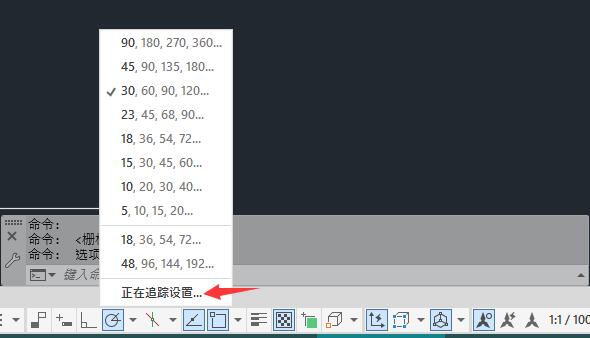

2 2、从显示的菜单中，单击“追踪设置”。
CAD沿角度进行追踪并输入一个距离来捕捉到某个位置第2步

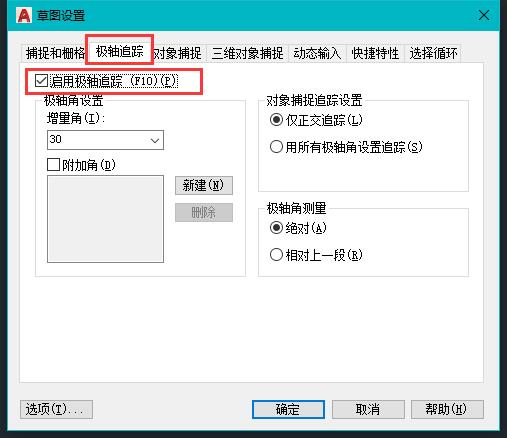

3 3、在“草图设置”对话框中的“极轴追踪”选项卡上，打开“极轴追踪”。
CAD沿角度进行追踪并输入一个距离来捕捉到某个位置第3步

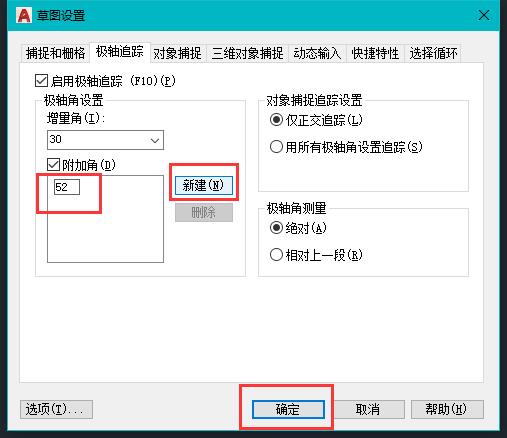

4 4、根据需要，指定极轴追踪角度、增量和其他设置。
CAD沿角度进行追踪并输入一个距离来捕捉到某个位置第4步

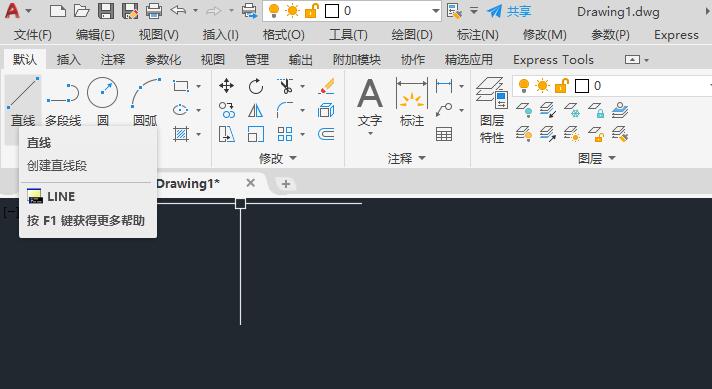

5 5、启动一个命令，例如，依次单击“常用”选项卡 “绘图”面板 “直线”。
CAD沿角度进行追踪并输入一个距离来捕捉到某个位置第5步

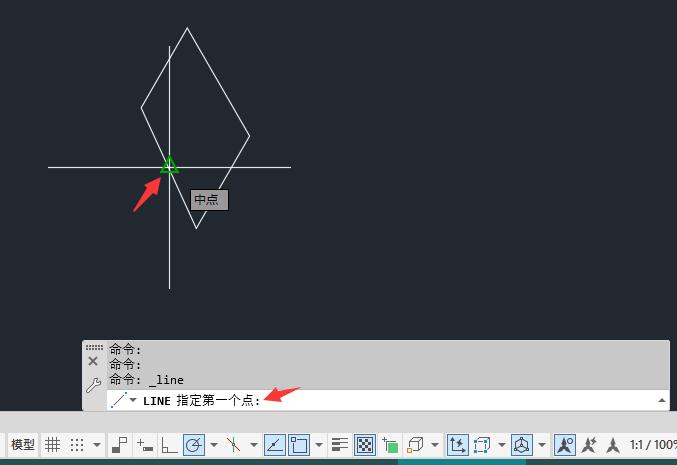

6 6、指定起点。
CAD沿角度进行追踪并输入一个距离来捕捉到某个位置第6步

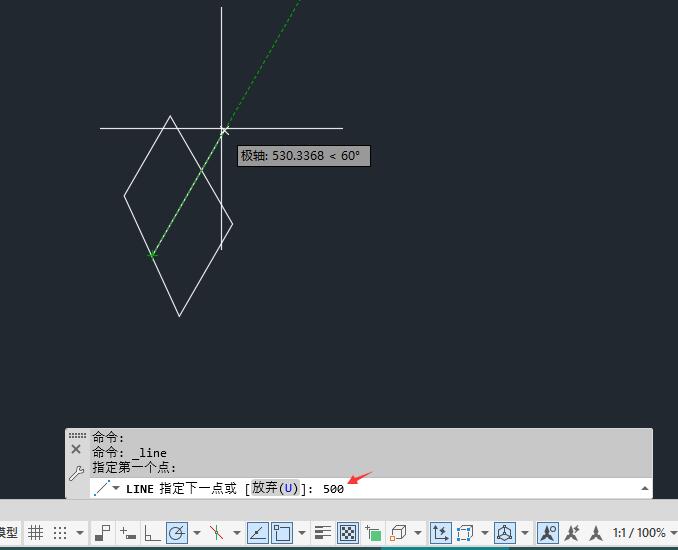

7 7、在提示输入点时，将光标移至所需的角度附近。光标将捕捉到极轴跟踪设置中定义的角度和增量。输入与起点的距离，例如：500。
CAD沿角度进行追踪并输入一个距离来捕捉到某个位置第7步

END

以上介绍的是CAD沿角度进行追踪并输入一个距离来捕捉到某个位置的方法，更多的CAD知识，请关注软件自学网。
