CAD2022怎么捕捉到栅格位置

  • 浏览:91
  • 发布时间:2021-09-19 10:16:52
CAD2022怎么捕捉到栅格位置

栅格是覆盖整个 XY 平面的直线或点的矩形图案。栅格捕捉用于限制十字光标的移动,使其按照用户定义的间隔移动。栅格和捕捉是各自独立的设置,但经常同时打开。

前述

下面给大家介绍的是CAD2022怎么捕捉到栅格位置,定义栅格和捕捉设置如下:

适用环境/工具

型号:台式电脑

系统:WIN10系统

软件:CAD2022软件

操作步骤/方法

方法1

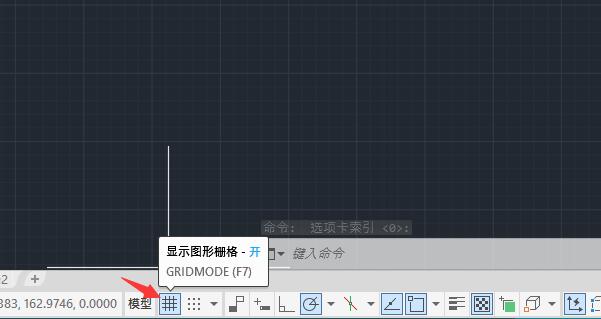

1 1、在状态栏上,在 GRIDMODE 上单击鼠标右键。
CAD2022怎么捕捉到栅格位置第1步

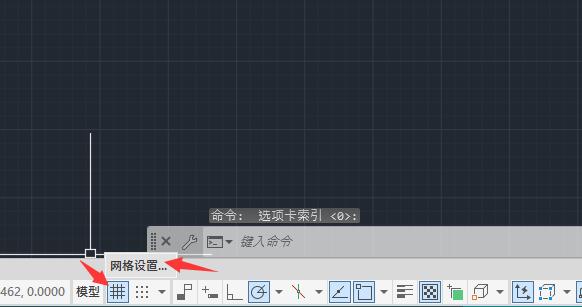

2 2、单击“网格设置”。
CAD2022怎么捕捉到栅格位置第2步
3 3、在“草图设置”对话框的“捕捉和栅格”选项卡中,启用捕捉和栅格。
CAD2022怎么捕捉到栅格位置第3步
4 4、指定栅格和捕捉间距以及其他设置。
CAD2022怎么捕捉到栅格位置第4步
5 5、在提示输入点时,在栅格捕捉点附近单击。光标将捕捉到最近的栅格点。
CAD2022怎么捕捉到栅格位置第5步
END

注意事项/总结

以上介绍的是CAD2022怎么捕捉到栅格位置的方法,更多的CAD知识请关注软件自学网。
