CAD2022怎么按长度和宽度画矩形

  • 浏览:90
  • 发布时间:2021-09-20 09:01:42
CAD2022怎么按长度和宽度画矩形

点击矩形命令,点击第一个角点,输入D表示尺寸,再输入长度与宽度。点击对角点即可。

前述

下面给大家介绍的是CAD2022怎么按长度和宽度画矩形的方法,希望能帮助到大家!

适用环境/工具

型号:台式电脑

系统:WIN10系统

软件:CAD2022软件

功能和快捷键

矩形命令:RECTANG

操作步骤/方法

方法1

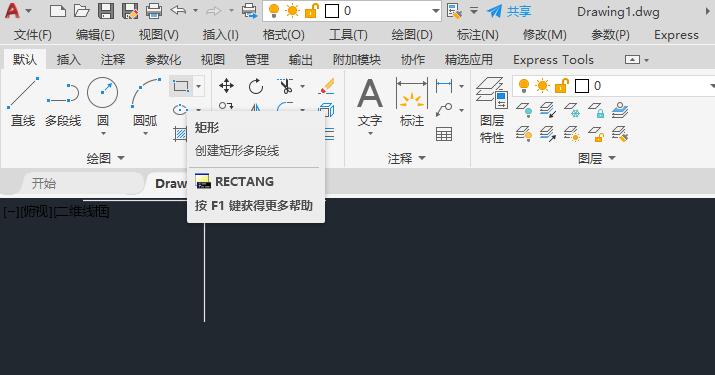

1 1、依次单击“常用”选项卡 > “绘图”面板 > “矩形”。
CAD2022怎么按长度和宽度画矩形第1步

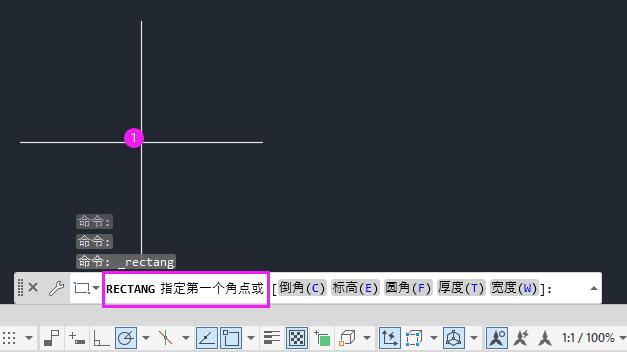

2 2、指定矩形第一个角点的位置。
CAD2022怎么按长度和宽度画矩形第2步

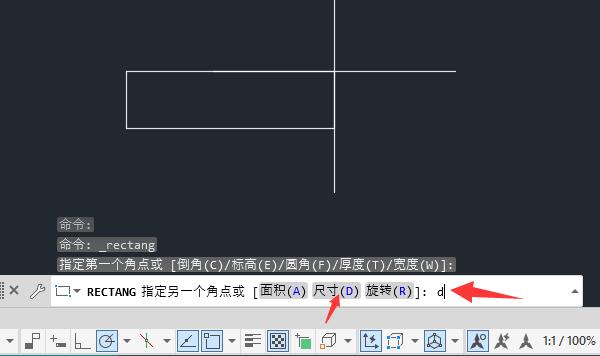

3 3、输入 D 表示尺寸。
CAD2022怎么按长度和宽度画矩形第3步

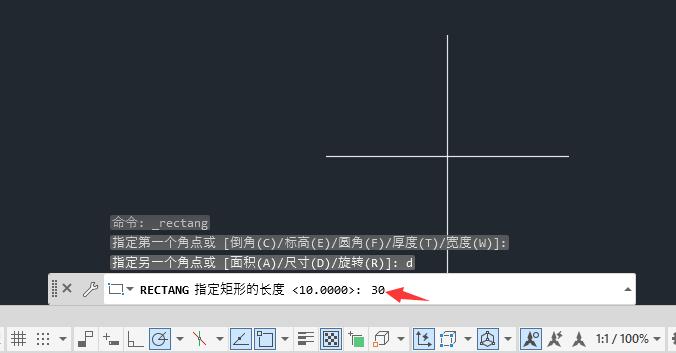

4 4、输入长度。
CAD2022怎么按长度和宽度画矩形第4步

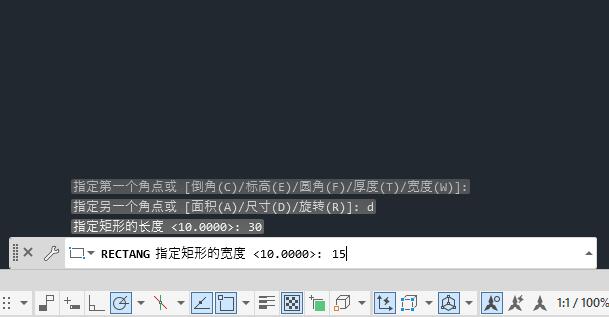

5 5、输入宽度。
CAD2022怎么按长度和宽度画矩形第5步

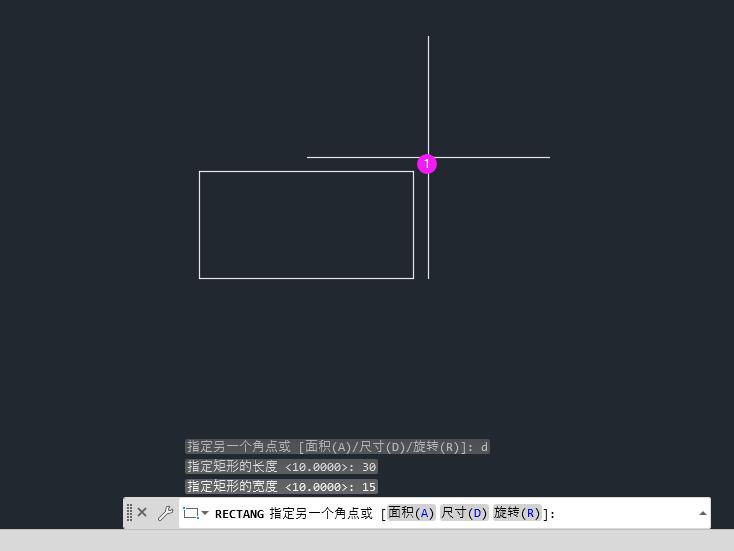

6 6、指定另一个角点。
CAD2022怎么按长度和宽度画矩形第6步
END

注意事项/总结

注: 受制于长度和宽度值。更多的CAD2022教程请关注软件自学网。
