cad画不规则道路中心线详细方法

  • 浏览：7788
  • 发布时间：2021-09-24 14:42:33
cad画不规则道路中心线详细方法

cad画不规则道路中心线详细方法希望能解决cad怎么画道路中心线的问题，具体步骤如下：

前述

下面给大家分享的是CAD画不规则道路中心线详细方法，希望能帮助到大家！

适用环境/工具

型号：台式电脑

系统：WIN10系统

软件：CAD2022软件

功能和快捷键

SURFEXTRACTCURVE命令

操作步骤/方法

方法1

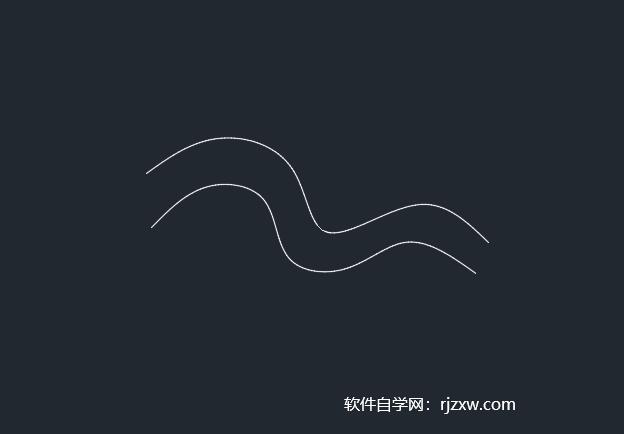

1 1、使用曲线工具，绘制一条道路出来。

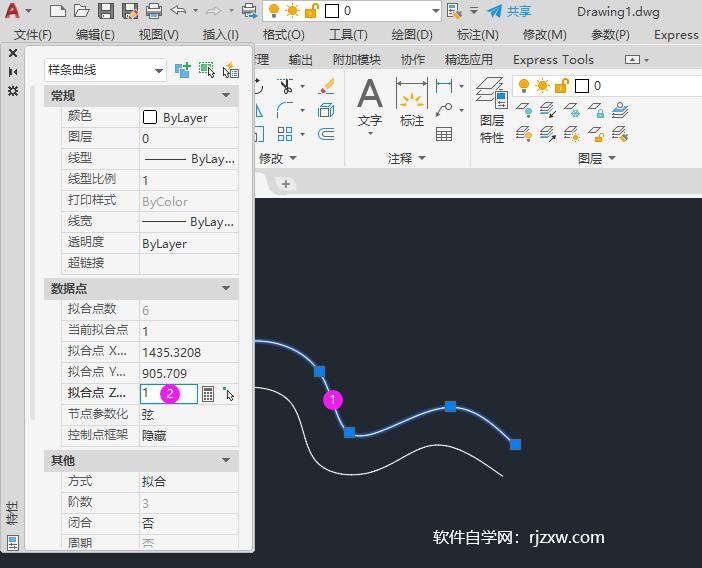

cad画不规则道路中心线详细方法第1步 2 2、打开特性面板，选中曲线，数据点的拟合点Z设置1。

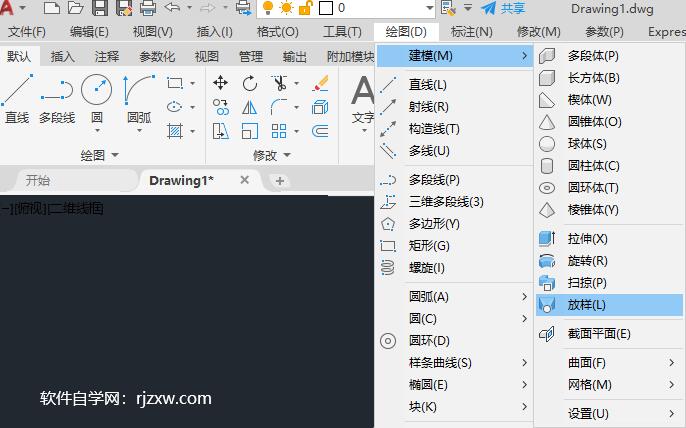

cad画不规则道路中心线详细方法第2步 3 3、点击绘图里面的建模，再选放样。

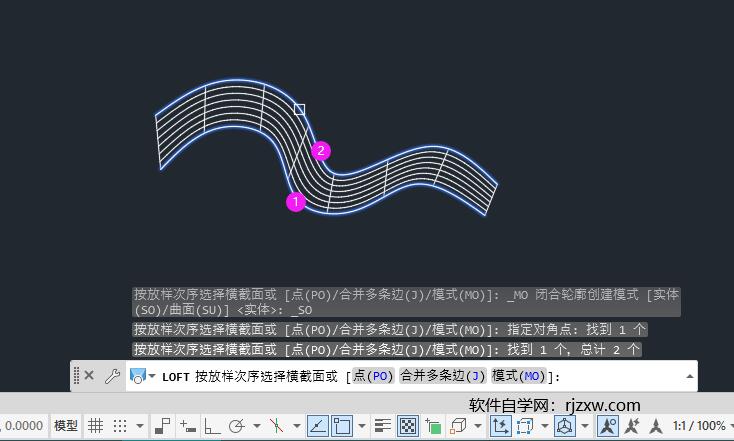

cad画不规则道路中心线详细方法第3步 4 4、选中二条曲线，生成面。

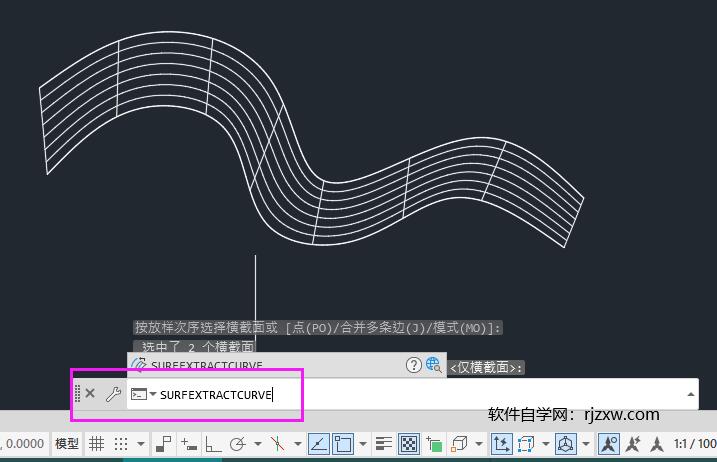

cad画不规则道路中心线详细方法第4步 5 5、在命令行上输入SURFEXTRACTCURVE命令，空格。

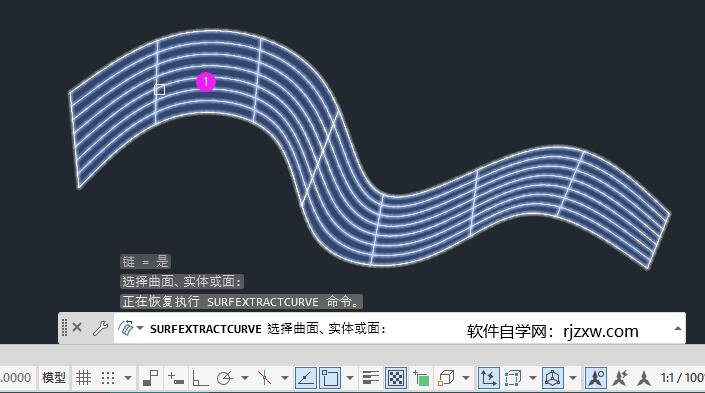

cad画不规则道路中心线详细方法第5步 6 6、选择曲面。

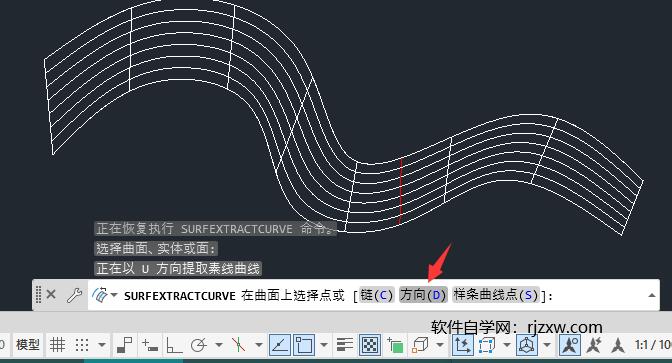

cad画不规则道路中心线详细方法第6步 7 7、点击方向（D）。

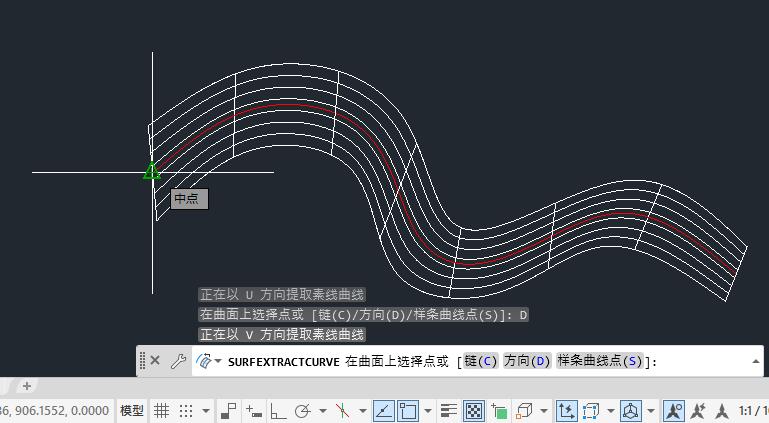

cad画不规则道路中心线详细方法第7步 8 8、设置中心捕捉，点击中心。

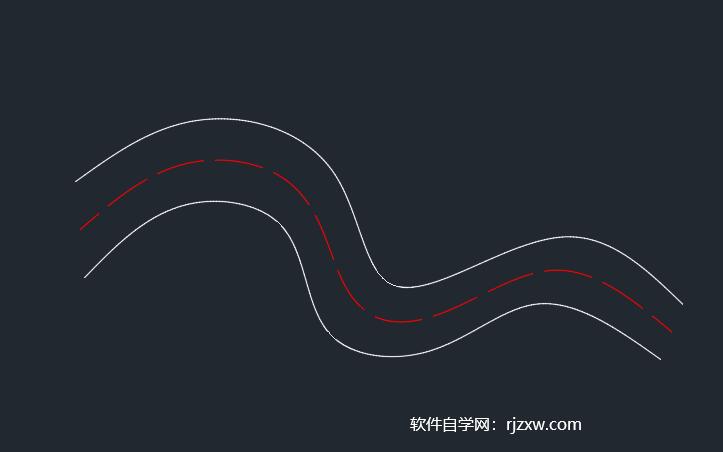

cad画不规则道路中心线详细方法第8步 9 9、然后把曲线删除掉，得到中心线，设置红色与虚线即可。
cad画不规则道路中心线详细方法第9步 END

注意事项/总结

以上就是cad画不规则道路中心线详细方法，更多的CAD教程请关注软件自学网。
