CAD怎么画避雷针图标

  • 浏览:90
  • 发布时间:2021-09-26 10:22:55
CAD怎么画避雷针图标

在CAD中怎么画电气用到的避雷针图标,先画一个矩形,再绘制二条直线。然后画一个三角形组成即可。具体阅读下面教程文章。

前述

下面给大家分享的是CAD怎么画避雷针图标的方法与步骤,希望能帮助到大家!

适用环境/工具

型号:台式电脑

系统:WIN10系统

软件:CAD2022软件

功能和快捷键

RECTANG命令

操作步骤/方法

方法1

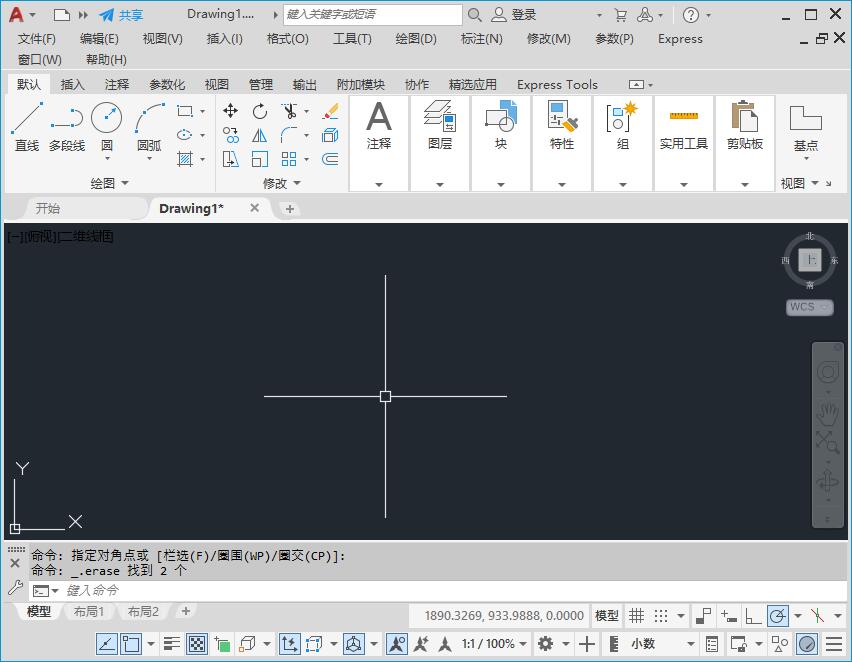

1 1、打开CAD软件,新建DWG文档。
CAD怎么画避雷针图标第1步

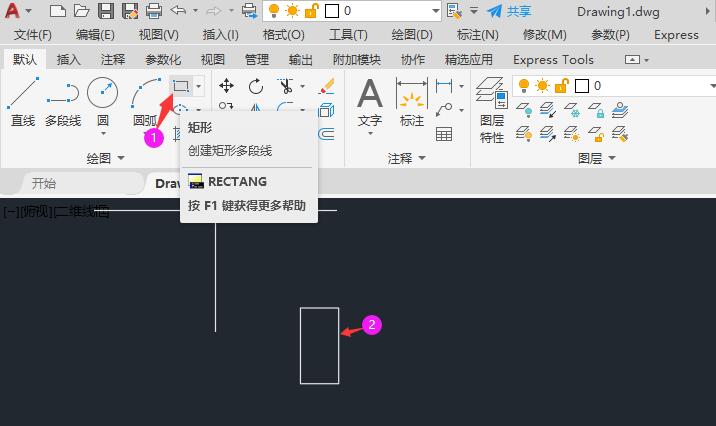

2 2、点击矩形工具或是输入RECTANG命令空格,绘制一个矩形出来。
CAD怎么画避雷针图标第2步
3 3、使用直线工具或是LINE命令,在矩形下面绘制直线。
CAD怎么画避雷针图标第3步

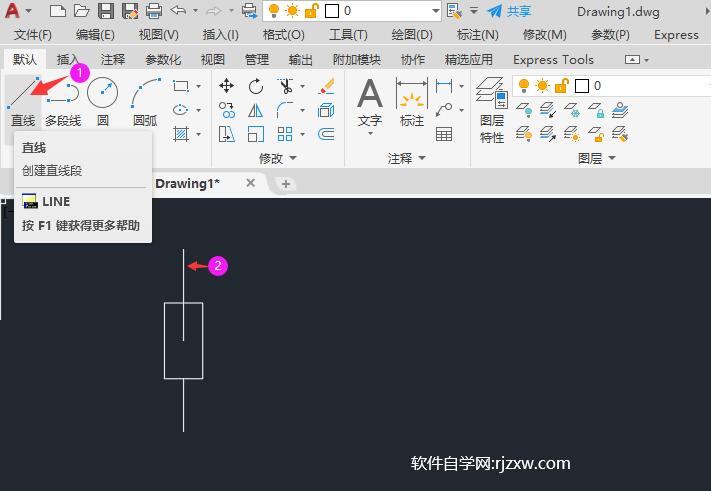

4 4、然后再用同样的方法,再绘一条直线。
CAD怎么画避雷针图标第4步

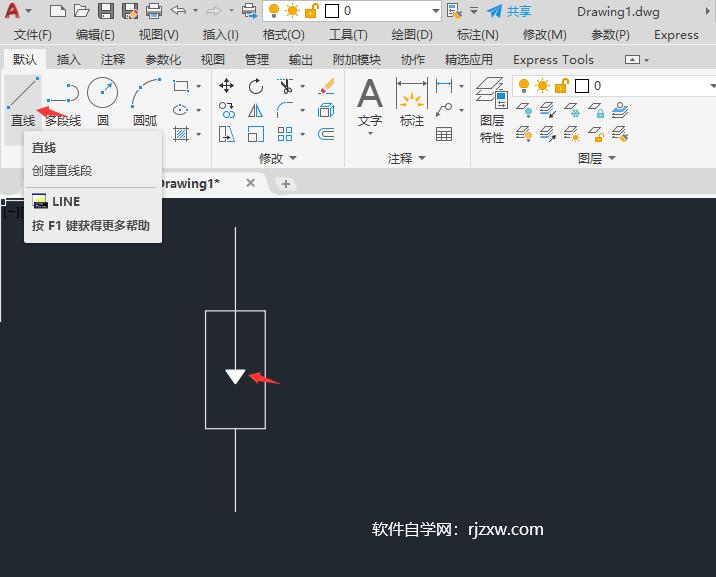

5 5、再使用直线工具画一个三角形并填充白色。
CAD怎么画避雷针图标第5步

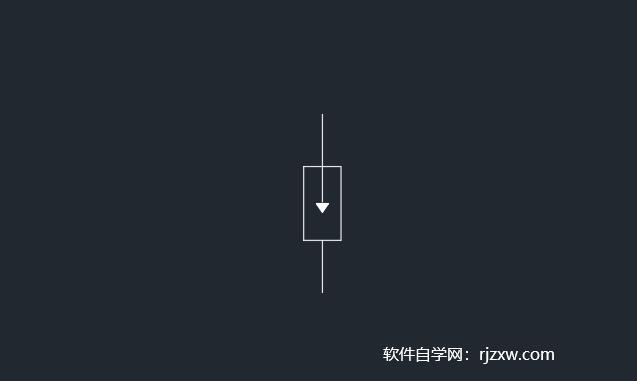

6 6、这样就完成了避雷针图标绘制。
CAD怎么画避雷针图标第6步
END

注意事项/总结

以上就是CAD画避雷针图标的方法与步骤,更多的CAD教程请关注软件自学网。
