cad标注4×直径9怎么画

  • 浏览:5905
  • 发布时间:2021-09-26 21:23:20
cad标注4×直径9怎么画

在CAD中是无法直接标出4×直径9的,要通过标注时修改文字内容才可以,希望能帮助到大家。

前述

下面给大家分享的是cad标注4×直径9怎么画的方法,具体操作步骤如下:

适用环境/工具

型号:台式电脑

系统:WIN10系统

软件:CAD2022软件

功能和快捷键

DIMDIAMETER命令

操作步骤/方法

方法1

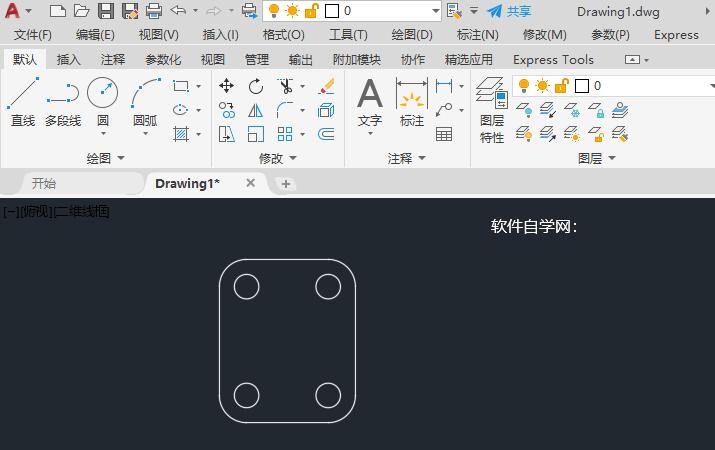

1 1、打开CAD软件,做好相关的图形。
cad标注4×直径9怎么画第1步

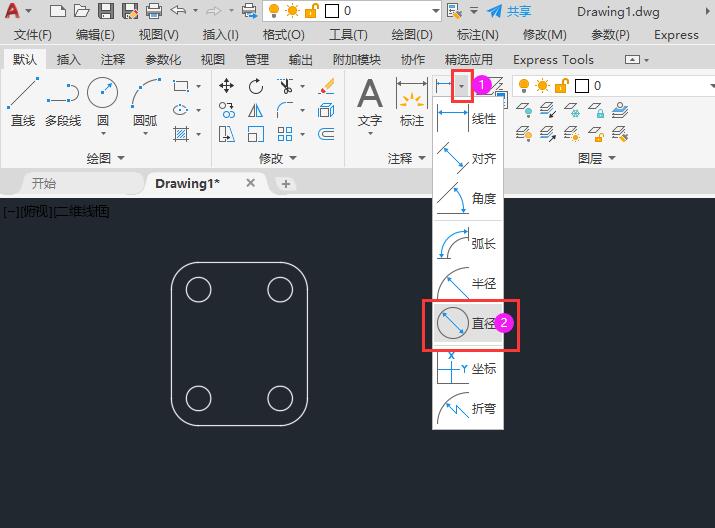

2 2、点击注释里面的直径标注。
cad标注4×直径9怎么画第2步

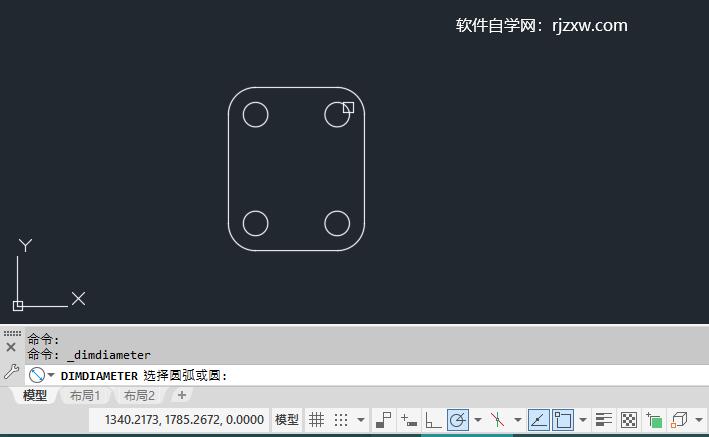

3 3、DIMDIAMETER选择圆弧或圆:选择小圆。
cad标注4×直径9怎么画第3步

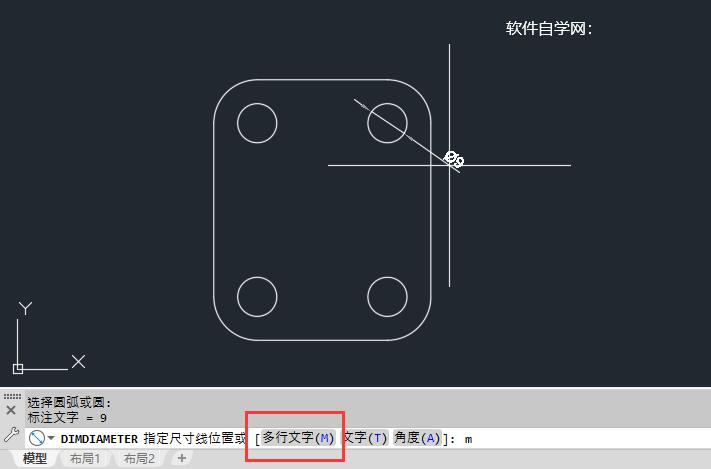

4 4、标出直径9时,输入M或是点击多行文字。
cad标注4×直径9怎么画第4步

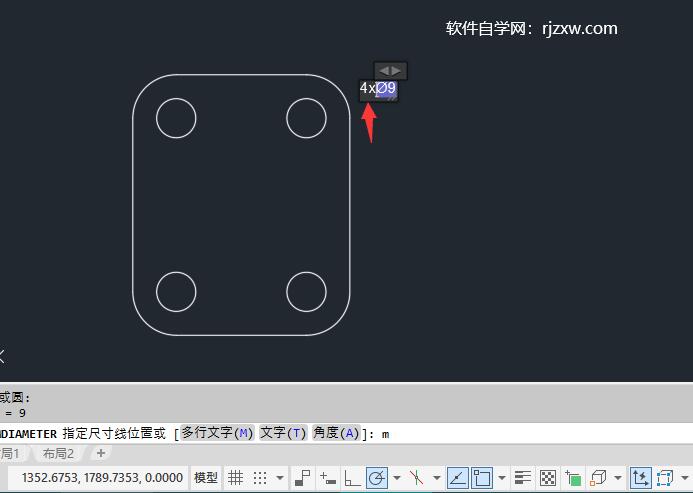

5 5、然后在直径9前面输入4x
cad标注4×直径9怎么画第5步

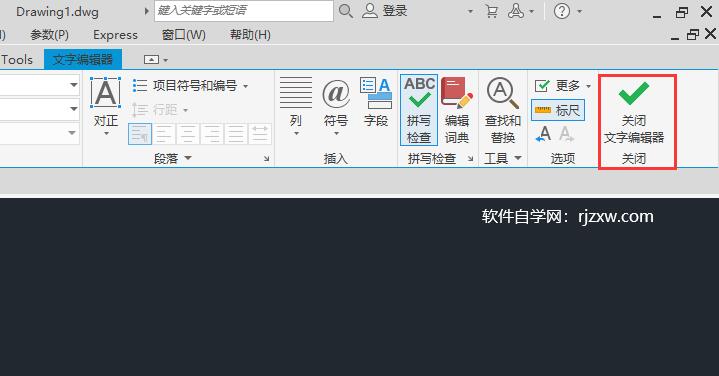

6 6、修改好后,点击关闭文字编辑器。
cad标注4×直径9怎么画第6步

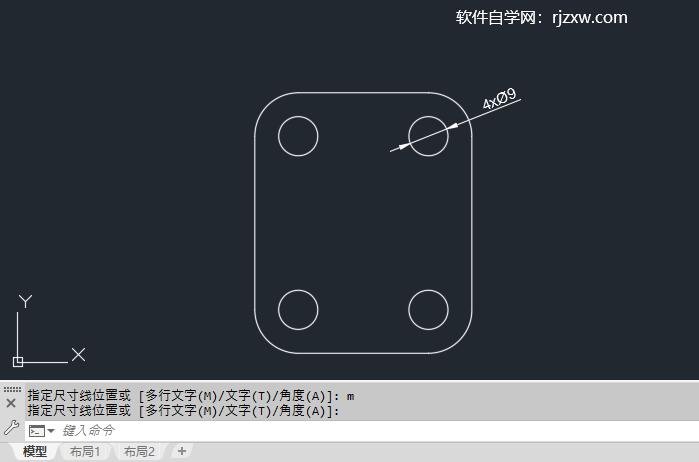

7 7、然后点击位置就标好了4×直径9。
cad标注4×直径9怎么画第7步
END

注意事项/总结

以上就是cad标注4×直径9的方法,更多的CAD教程请关注软件自学网。
