cad2022画矩形怎么定义尺寸

  • 浏览:2631
  • 发布时间:2021-08-30 18:16:28
cad2022画矩形怎么定义尺寸

在cad2022中画矩形怎么定义尺寸,下面通过详细的步骤介绍定义尺寸的画法,希望能帮助到大家!

前述

CAD矩形工具可以自定义矩形的大小尺寸,画指定的尺寸是非常方便。输入REC命令后,指定起点,再设置矩形尺寸,再定对角点即可。

适用环境/工具

型号:台式电脑

系统:Win10系统

软件:CAD2020软件

功能和快捷键

矩形命令:REC

操作步骤/方法

方法1

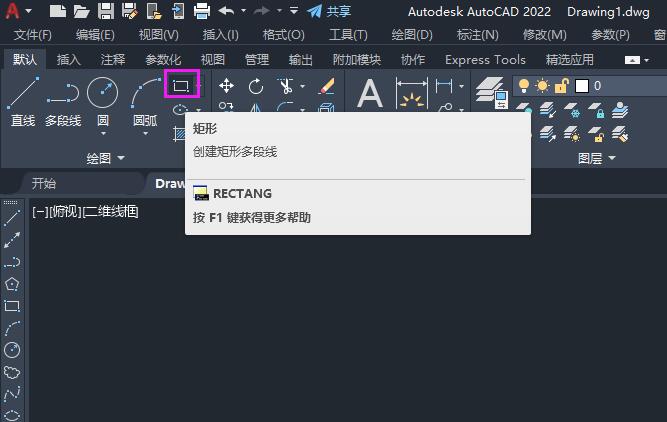

1 1、点击绘图区上面的矩形,或是输入REC命令后,空格。
cad2022画矩形怎么定义尺寸第1步

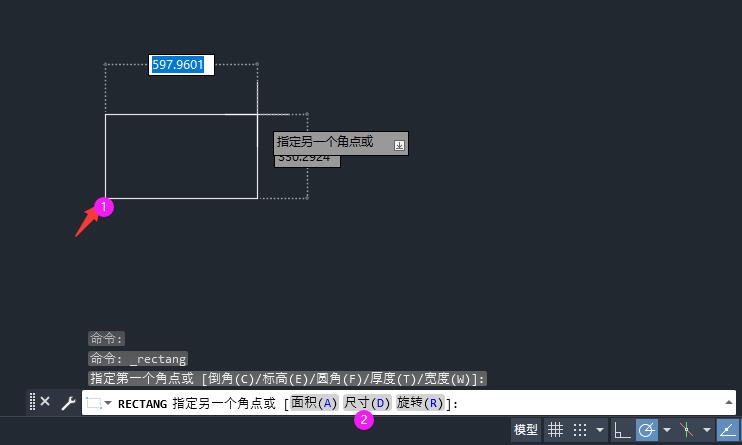

2 2、点击绘图区上的任何一点,作为矩形的起点,然后点击尺寸(D)。
cad2022画矩形怎么定义尺寸第2步

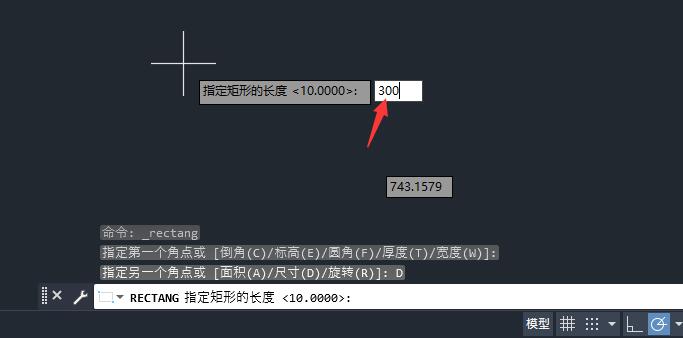

3 3、指定矩形的长度,输入300,空格。
cad2022画矩形怎么定义尺寸第3步

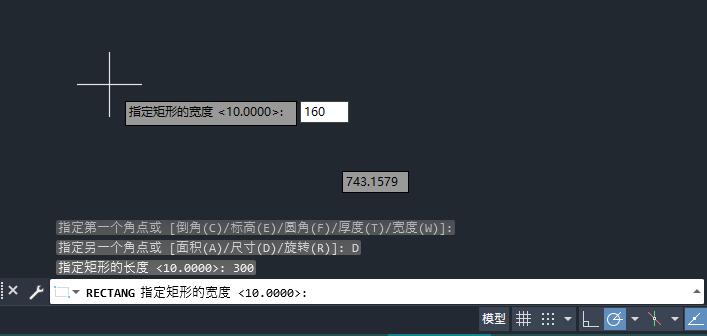

4 4、指定矩形的宽度,输入160,空格。
cad2022画矩形怎么定义尺寸第4步

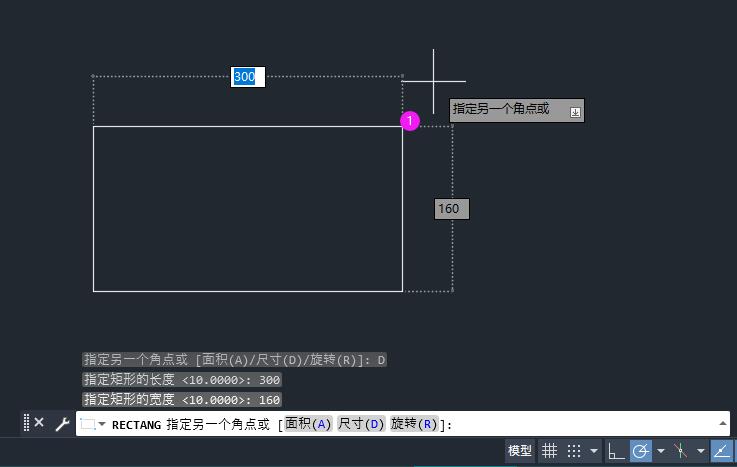

5 5、尺寸设置后,点击对角的位置即可。
cad2022画矩形怎么定义尺寸第5步

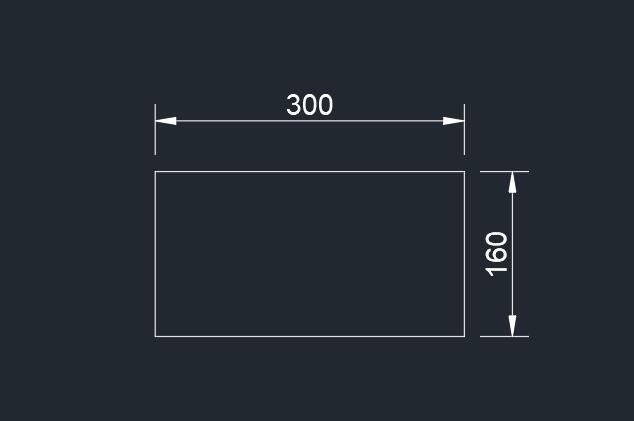

6 6、CAD2022定义尺寸矩形就画好了。
cad2022画矩形怎么定义尺寸第6步
END

注意事项/总结

一定要输入矩形命令,点击第一点后,才能进行矩形尺寸的设置,每一步完成都要按空格键确定。
