CAD2022相切约束怎么用

  • 浏览:2146
  • 发布时间:2021-09-30 15:02:08
CAD2022相切约束怎么用

在CAD中画好的图形怎么进行相切设置,这个就可以使用相切约束命令来完成。

前述

下面给大家介绍的是CAD2022相切约束怎么用的方法,具体操作步骤如下:

适用环境/工具

型号:台式电脑

系统:WIN10系统

软件:CAD2022软件

功能和快捷键

GCTANGENT命令

操作步骤/方法

方法1

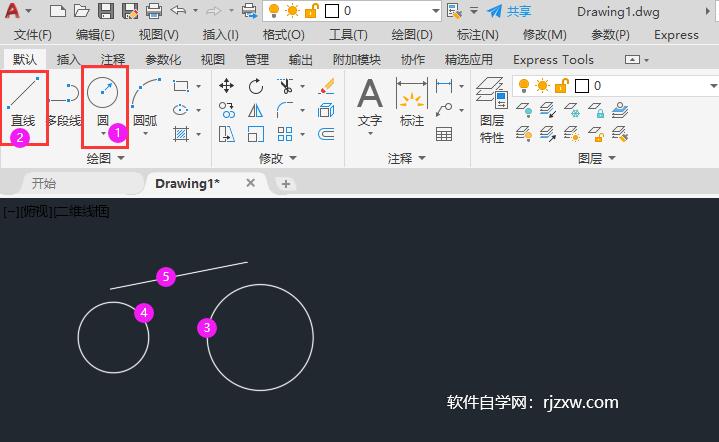

1 1、打开CAD软件,使用直线与圆形绘制下面直线也圆图案。
CAD2022相切约束怎么用第1步

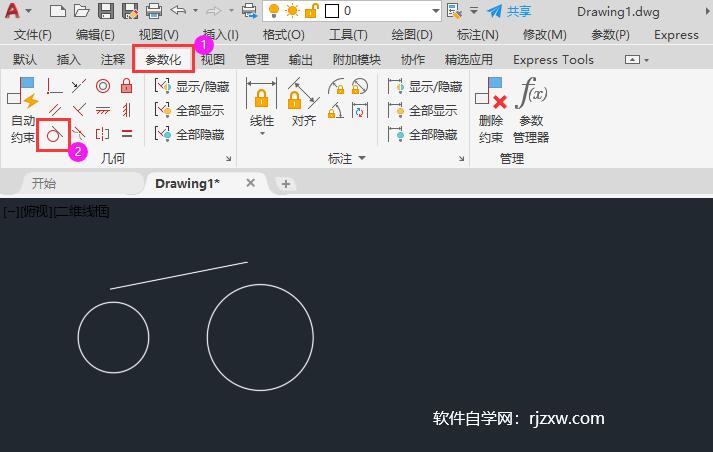

2 2、点击参数化,点击相切约束。
CAD2022相切约束怎么用第2步

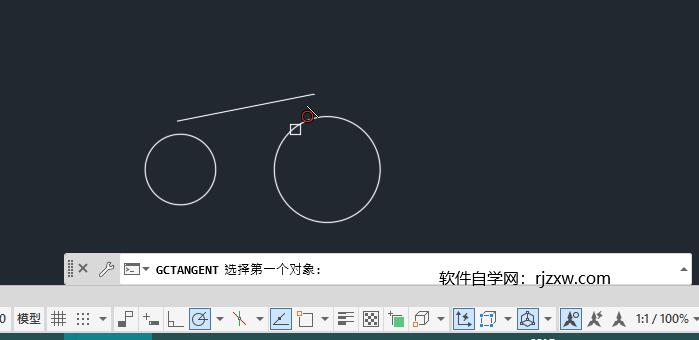

3 3、GCTANGENT 选择第一个对象,选择圆形。
CAD2022相切约束怎么用第3步

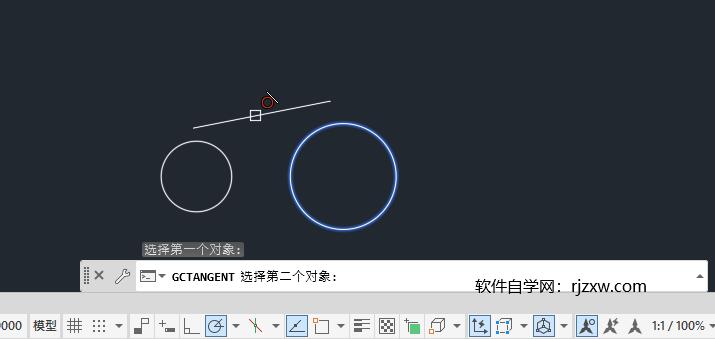

4 4、GCTANGENT 选择第二个对象,选择直线。
CAD2022相切约束怎么用第4步

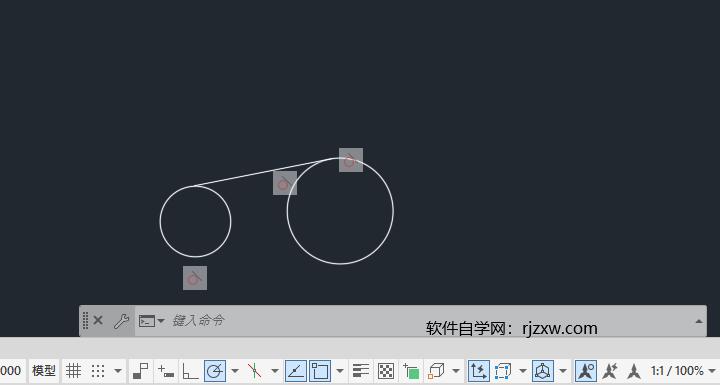

5 5、然后使用同样方法,就可以完成相切了。
CAD2022相切约束怎么用第5步
END

注意事项/总结

以上介绍的是CAD2022相切约束怎么用的方法与步骤,更多的CAD教程,请关注软件自学网。
